4.3.4.3
Ausreichenden Abstand und entgegengesetzte Senderichtung kombinieren
8024473/1GWF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
S
Sender von System 1
1
R
Empfänger von System 1
1
S
Sender von System 2
2
R
Empfänger von System 2
2
B
Mindestabstand zwischen Sender des ersten Systems und Empfänger des zweiten Sys‐
tems mit gleicher Senderichtung
Berücksichtigen Sie bei Systemen mit gleicher Senderichtung folgenden Mindest‐
b
abstand B zwischen Sender S
Typ des Empfängers R
Empfänger mit geringer Reichweite 3,8 m
Empfänger mit mittlerer Reichweite 6 m
Empfänger mit hoher Reichweite 12 m
Überblick
Um gegenseitige Beeinflussung bei mehr als zwei benachbarten Systemen zu vermei‐
den, können Sie die entgegengesetzte Senderichtung und den ausreichenden Abstand
miteinander kombinieren.
Beispiel: Montage von 3 Systemen
1
S
R
1
1

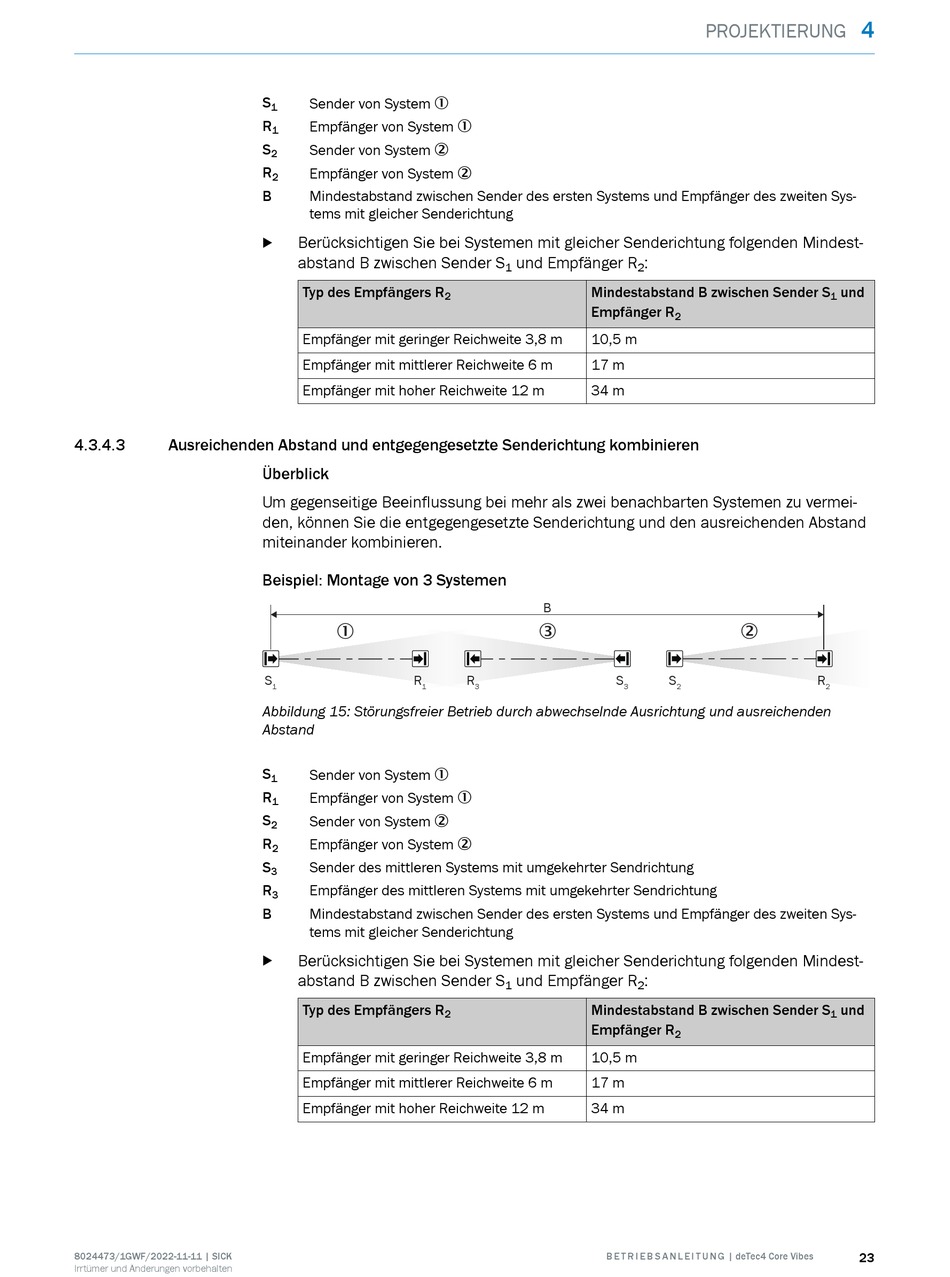

Abbildung 15: Störungsfreier Betrieb durch abwechselnde Ausrichtung und ausreichenden
Abstand
S
Sender von System 1
1
R
Empfänger von System 1
1
S
Sender von System 2
2
R
Empfänger von System 2
2
S
Sender des mittleren Systems mit umgekehrter Sendrichtung
3
R
Empfänger des mittleren Systems mit umgekehrter Sendrichtung
3
B
Mindestabstand zwischen Sender des ersten Systems und Empfänger des zweiten Sys‐
tems mit gleicher Senderichtung
Berücksichtigen Sie bei Systemen mit gleicher Senderichtung folgenden Mindest‐
b
abstand B zwischen Sender S
Typ des Empfängers R
Empfänger mit geringer Reichweite 3,8 m
Empfänger mit mittlerer Reichweite 6 m
Empfänger mit hoher Reichweite 12 m
und Empfänger R
1
Mindestabstand B zwischen Sender S
2
Empfänger R
10,5 m
17 m
34 m
B
3
R
S
3
und Empfänger R
1
Mindestabstand B zwischen Sender S
2
Empfänger R
10,5 m
17 m
34 m
B E T R I E B S A N L E I T U N G | deTec4 Core Vibes
PROJEKTIERUNG
:
2
2
2
S
3
2
:
2
2
4
und
1
R
2
und
1
23
