12.6
Maßzeichnungen
8024473/1GWF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Schutzfeldhöhe in mm
1650
1800
1950
2100
1)
Toleranz: ± 50 g.
29,5
30,7
31,6
7

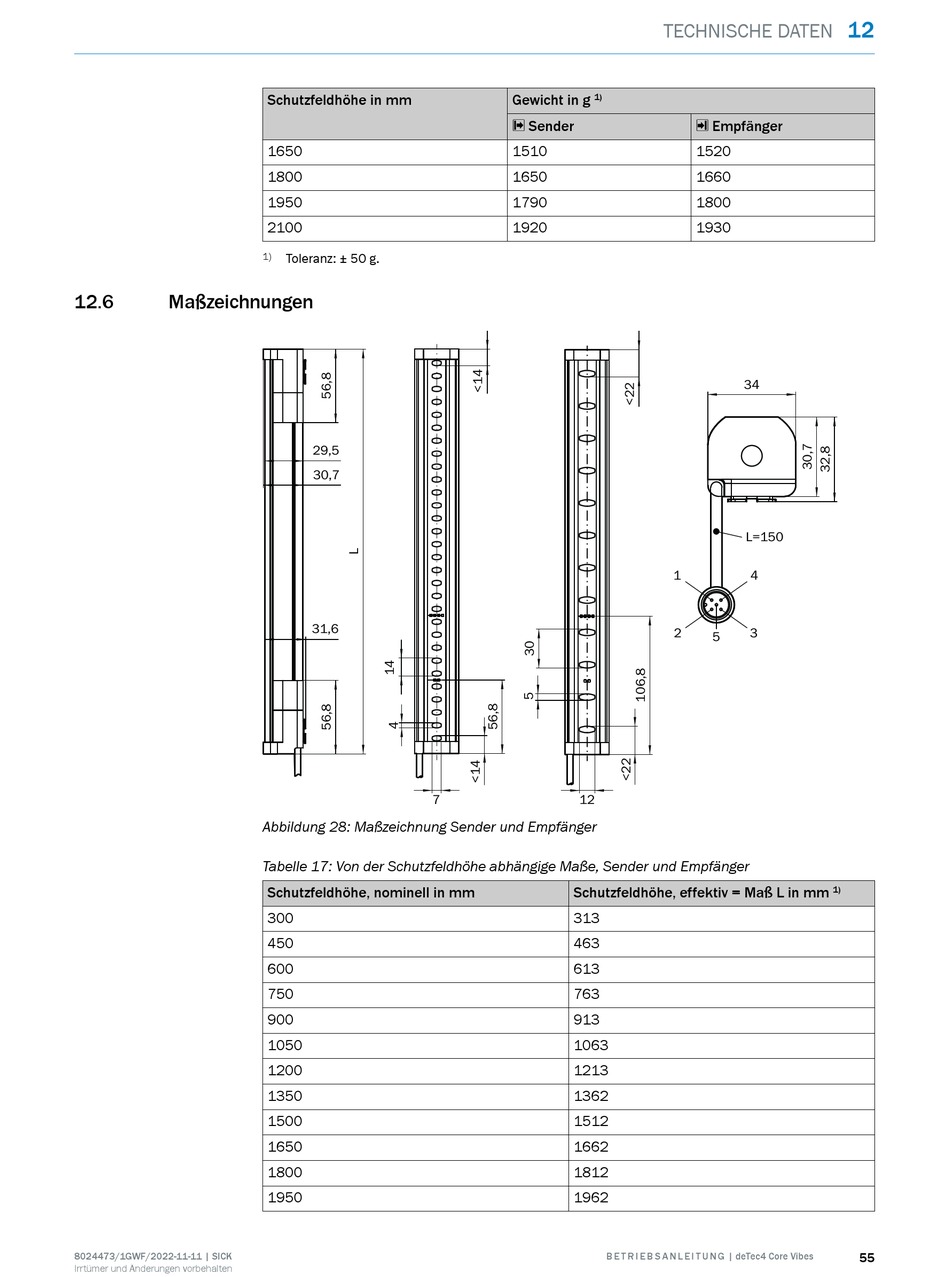

Abbildung 28: Maßzeichnung Sender und Empfänger
Tabelle 17: Von der Schutzfeldhöhe abhängige Maße, Sender und Empfänger
Schutzfeldhöhe, nominell in mm
300
450
600
750
900
1050
1200
1350
1500
1650
1800
1950
TECHNISCHE DATEN
Gewicht in g
1)
s Sender
1510
1650
1790
1920
1
2
12
Schutzfeldhöhe, effektiv = Maß L in mm
313
463
613
763
913
1063
1213
1362
1512
1662
1812
1962
B E T R I E B S A N L E I T U N G | deTec4 Core Vibes
12
r Empfänger
1520
1660
1800
1930
34
L=150
4
3
5
1)
55
