3
PRODUKTBESCHREIBUNG
12

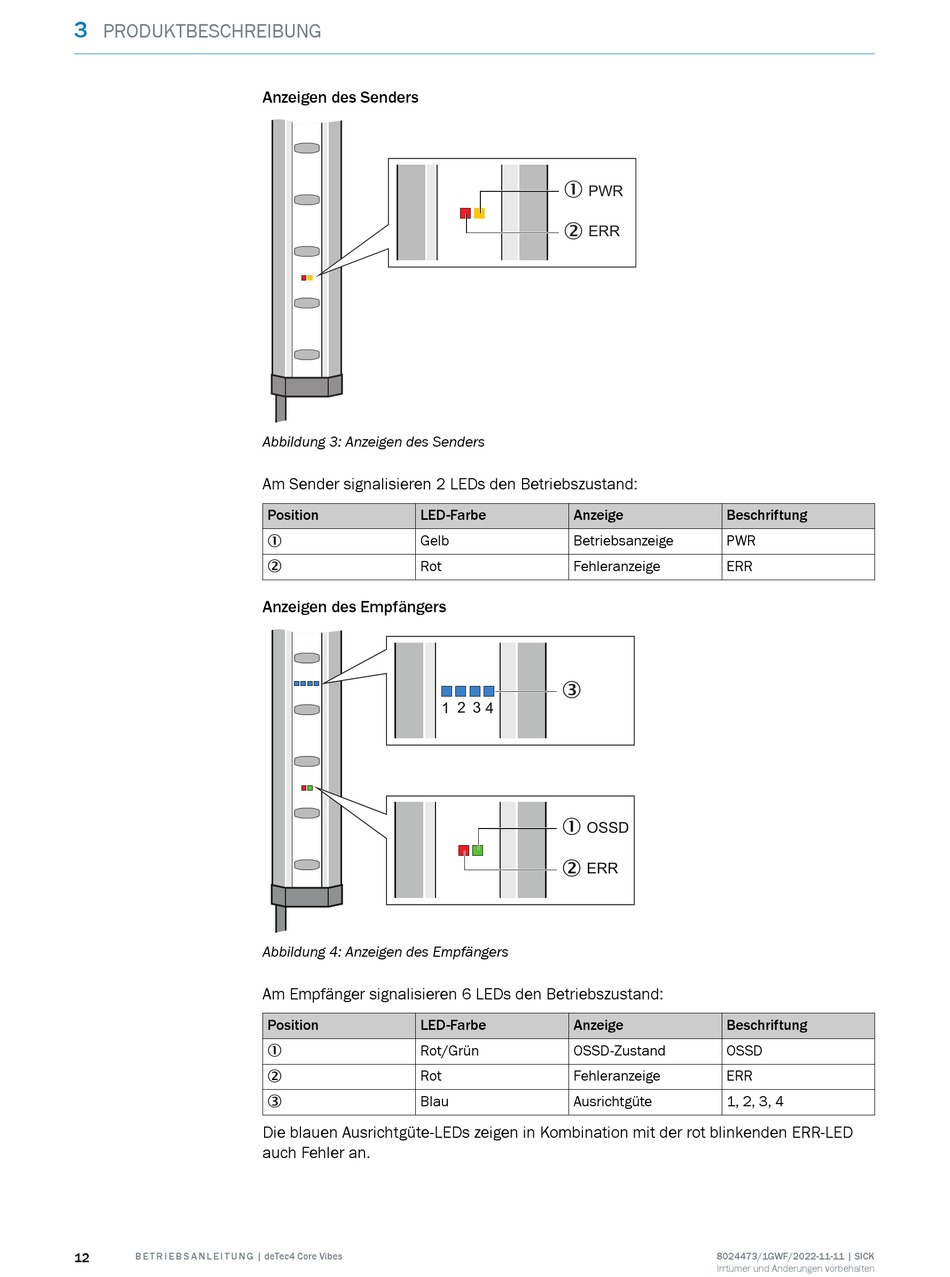

B E T R I E B S A N L E I T U N G | deTec4 Core Vibes
Anzeigen des Senders
Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position
LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1 2 3 4
Abbildung 4: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position
LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
1
PWR
2
ERR
Anzeige
Beschriftung
Betriebsanzeige
PWR
Fehleranzeige
ERR
3
1
OSSD
2
ERR
Anzeige
Beschriftung
OSSD-Zustand
OSSD
Fehleranzeige
ERR
Ausrichtgüte
1, 2, 3, 4
8024473/1GWF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
