4.3.4
Schutz vor Beeinflussung räumlich naher Systeme
8024473/1GWF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten

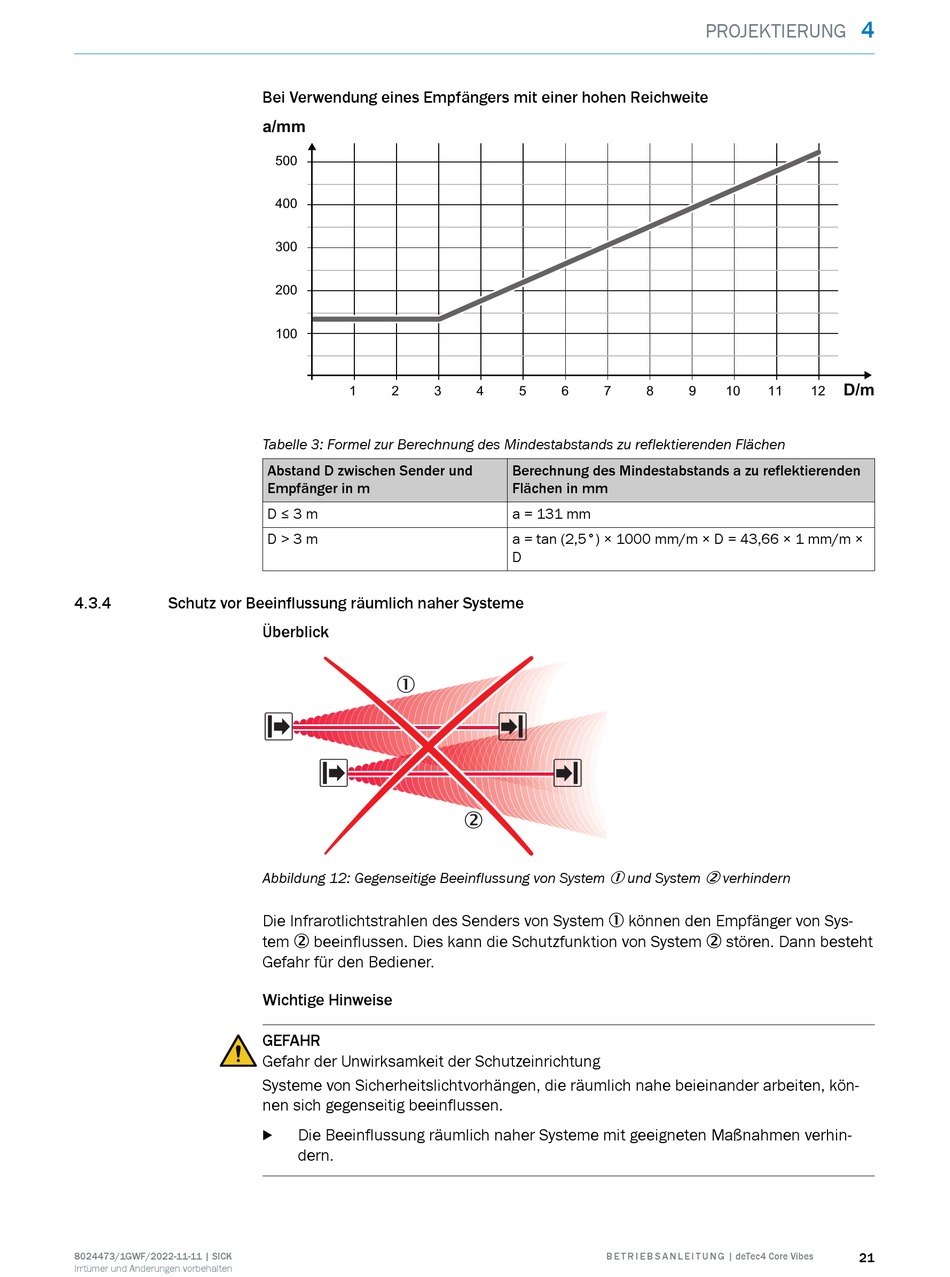

Bei Verwendung eines Empfängers mit einer hohen Reichweite
a/mm
500
400
300
200
100
1
2
3
Tabelle 3: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand D zwischen Sender und
Empfänger in m
D ≤ 3 m
D > 3 m
Überblick
1
s
s
Abbildung 12: Gegenseitige Beeinflussung von System
Die Infrarotlichtstrahlen des Senders von System 1 können den Empfänger von Sys‐
tem 2 beeinflussen. Dies kann die Schutzfunktion von System 2 stören. Dann besteht
Gefahr für den Bediener.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Systeme von Sicherheitslichtvorhängen, die räumlich nahe beieinander arbeiten, kön‐
nen sich gegenseitig beeinflussen.
Die Beeinflussung räumlich naher Systeme mit geeigneten Maßnahmen verhin‐
b
dern.
4
5
6
7
Berechnung des Mindestabstands a zu reflektierenden
Flächen in mm
a = 131 mm
a = tan (2,5°) × 1000 mm/m × D = 43,66 × 1 mm/m ×
D
r
r
2
1 und System 2 verhindern
B E T R I E B S A N L E I T U N G | deTec4 Core Vibes
PROJEKTIERUNG
8
9
10
11
12
4
D/m
21
