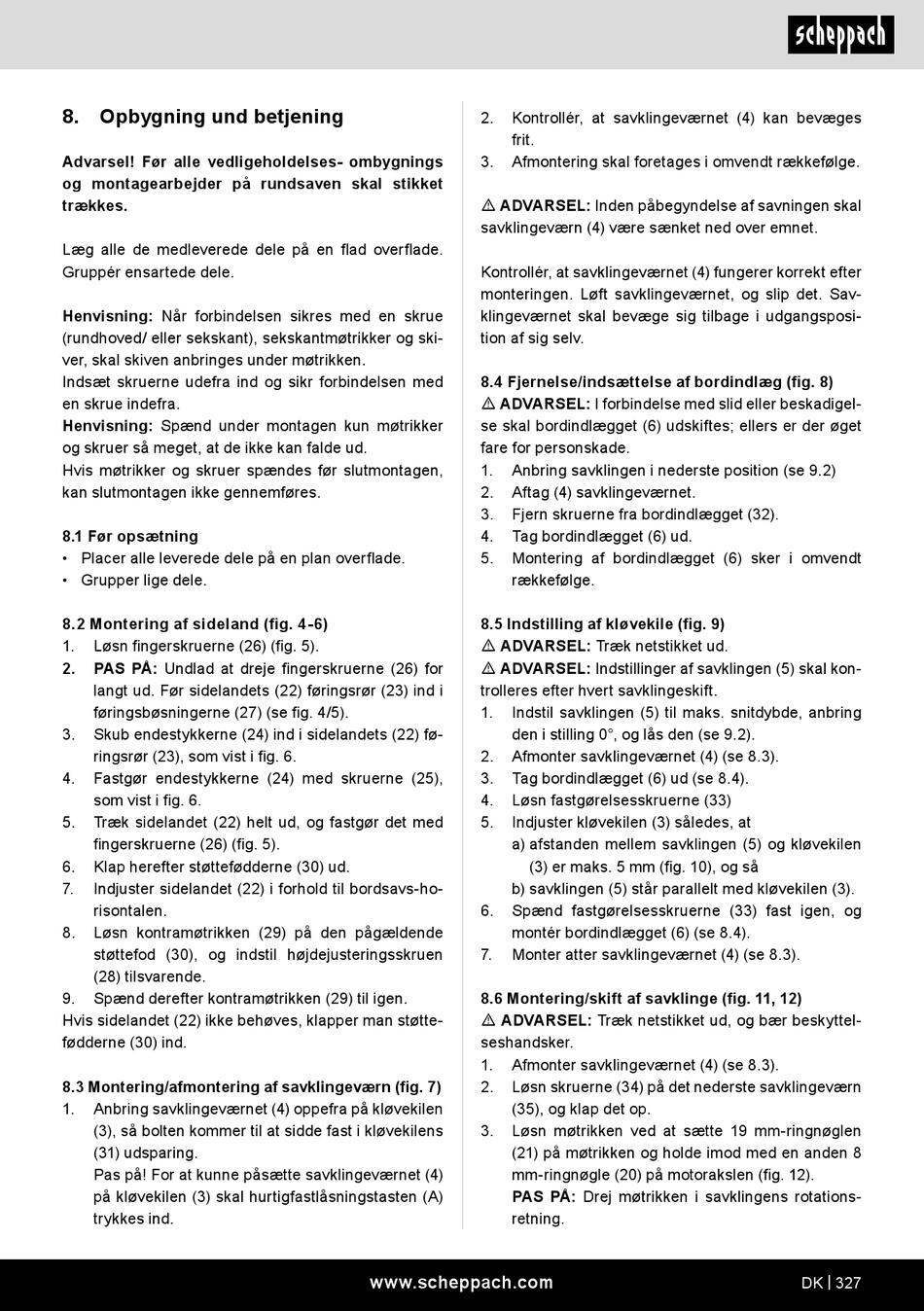

Scheppach HS80 Original Bedienungsanleitung Seite 327

8. Opbygning und betjening
Advarsel! Før alle vedligeholdelses- ombygnings
og montagearbejder på rundsaven skal stikket
trækkes.
Læg alle de medleverede dele på en flad overflade.
Gruppér ensartede dele.
Henvisning: Når forbindelsen sikres med en skrue
(rundhoved/ eller sekskant), sekskantmøtrikker og ski-
ver, skal skiven anbringes under møtrikken.
Indsæt skruerne udefra ind og sikr forbindelsen med
en skrue indefra.
Henvisning: Spænd under montagen kun møtrikker
og skruer så meget, at de ikke kan falde ud.
Hvis møtrikker og skruer spændes før slutmontagen,
kan slutmontagen ikke gennemføres.
8.1 Før opsætning
• Placer alle leverede dele på en plan overflade.
• Grupper lige dele.
8.2 Montering af sideland (fig. 4-6)
1. Løsn fingerskruerne (26) (fig. 5).
2. PAS PÅ: Undlad at dreje fingerskruerne (26) for
langt ud. Før sidelandets (22) føringsrør (23) ind i
føringsbøsningerne (27) (se fig. 4/5).
3. Skub endestykkerne (24) ind i sidelandets (22) fø-
ringsrør (23), som vist i fig. 6.
4. Fastgør endestykkerne (24) med skruerne (25),
som vist i fig. 6.
5. Træk sidelandet (22) helt ud, og fastgør det med
fingerskruerne (26) (fig. 5).
6. Klap herefter støttefødderne (30) ud.
7. Indjuster sidelandet (22) i forhold til bordsavs-ho-
risontalen.
8. Løsn kontramøtrikken (29) på den pågældende
støttefod (30), og indstil højdejusteringsskruen
(28) tilsvarende.
9. Spænd derefter kontramøtrikken (29) til igen.
Hvis sidelandet (22) ikke behøves, klapper man støtte-
fødderne (30) ind.
8.3 Montering/afmontering af savklingeværn (fig. 7)
1. Anbring savklingeværnet (4) oppefra på kløvekilen
(3), så bolten kommer til at sidde fast i kløvekilens
(31) udsparing.
Pas på! For at kunne påsætte savklingeværnet (4)
på kløvekilen (3) skal hurtigfastlåsningstasten (A)
trykkes ind.
2. Kontrollér, at savklingeværnet (4) kan bevæges
frit.
3. Afmontering skal foretages i omvendt rækkefølge.
m ADVARSEL: Inden påbegyndelse af savningen skal
savklingeværn (4) være sænket ned over emnet.
Kontrollér, at savklingeværnet (4) fungerer korrekt efter
monteringen. Løft savklingeværnet, og slip det. Sav-
klingeværnet skal bevæge sig tilbage i udgangsposi-
tion af sig selv.
8.4 Fjernelse/indsættelse af bordindlæg (fig. 8)
m ADVARSEL: I forbindelse med slid eller beskadigel-
se skal bordindlægget (6) udskiftes; ellers er der øget
fare for personskade.
1. Anbring savklingen i nederste position (se 9.2)
2. Aftag (4) savklingeværnet.
3. Fjern skruerne fra bordindlægget (32).
4. Tag bordindlægget (6) ud.
5. Montering af bordindlægget (6) sker i omvendt
rækkefølge.
8.5 Indstilling af kløvekile (fig. 9)
m ADVARSEL: Træk netstikket ud.
m ADVARSEL: Indstillinger af savklingen (5) skal kon-
trolleres efter hvert savklingeskift.
1. Indstil savklingen (5) til maks. snitdybde, anbring
den i stilling 0°, og lås den (se 9.2).
2. Afmonter savklingeværnet (4) (se 8.3).
3. Tag bordindlægget (6) ud (se 8.4).
4. Løsn fastgørelsesskruerne (33)
5. Indjuster kløvekilen (3) således, at
a) afstanden mellem savklingen (5) og kløvekilen
(3) er maks. 5 mm (fig. 10), og så
b) savklingen (5) står parallelt med kløvekilen (3).
6. Spænd fastgørelsesskruerne (33) fast igen, og
montér bordindlægget (6) (se 8.4).
7. Monter atter savklingeværnet (4) (se 8.3).
8.6 Montering/skift af savklinge (fig. 11, 12)
m ADVARSEL: Træk netstikket ud, og bær beskyttel-
seshandsker.
1. Afmonter savklingeværnet (4) (se 8.3).
2. Løsn skruerne (34) på det nederste savklingeværn
(35), og klap det op.
3. Løsn møtrikken ved at sætte 19 mm-ringnøglen
(21) på møtrikken og holde imod med en anden 8
mm-ringnøgle (20) på motorakslen (fig. 12).
PAS PÅ: Drej møtrikken i savklingens rotations-
retning.
