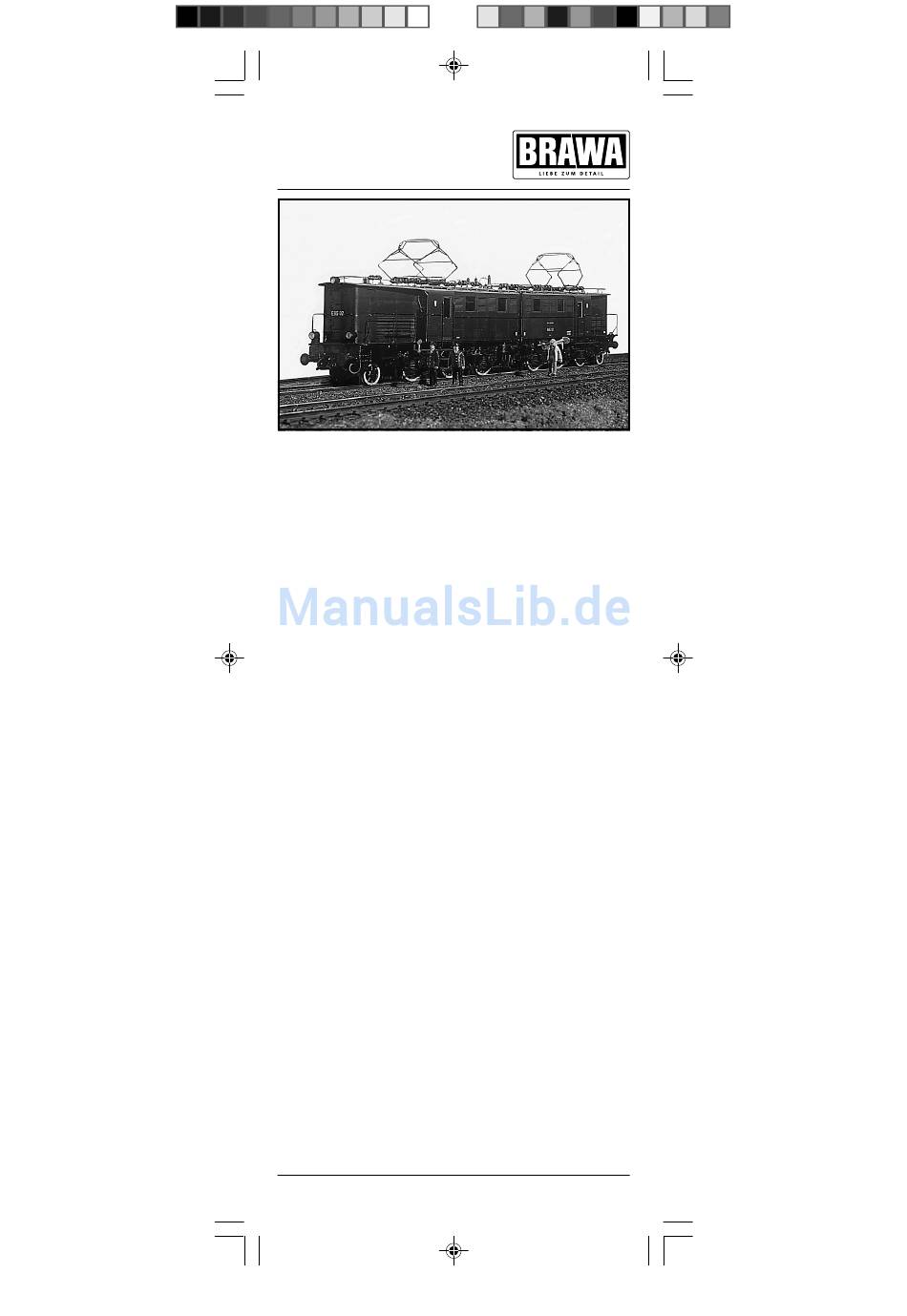

Betriebsanleitung
E-Lok E 95 – H0
Für ihre neu elektrifizierte Strecke Breslau-Bockau nach Arnsdorf bei
Dresden benötigte die Deutsche Reichsbahn Mitte der zwanziger Jahre
eine schnelle und zugkräftige Lokomotive. Mit ihr sollten Güterzüge bis
2200 t Last und Personenzüge bis zu einer Geschwindigkeit von 65 km/
h befördert werden. Die vorhandenen Maschinen konnten
diese Bedingungen nicht erfüllen, da sie zu schwach oder zu
langsam waren. Nach verschiedenen konventionellen Entwürfen mit
Stangenantrieben entschied man, die neue Lokomotive mit Einzel-
achsantrieb zu bauen. Die geforderte Zugkraft bedingte mindestens
sechs angetriebene Achsen, die geplante Geschwindigkeit
beim damaligen Stand der Technik zusätzliche führende Laufachsen.
Ende 1927 wurde die erste der 6 Lokomotiven von der AEG geliefert.
Die übrigen folgten bis Mitte 1928. Die Maschinen waren als Doppel-
lokomotiven ausgeführt, mit zwei fast identischen Lokhälften. Dies war
aus Rücksicht auf die vorhandenen Arbeitsstände in den Ausbesse-
rungswerken geschehen. Die Maschinen hatten eine Leistung von 2418
kW. Mit einer Länge von 20,9 m und einer Dienstmasse von 138,5 t sind
es bis heute die größten und schwersten deutschen E-Loks.
Die Loks waren bis Kriegsende im Bw Hirschberg stationiert,
lediglich die E 95 06 war 1933 kurzzeitig in Kornwestheim stationiert,
um Vergleichsfahrten mit der E 93 durchzuführen. Die Reichsbahn
plante ursprünglich, die E 95 in großer Serie zu beschaffen und
zwischen Stuttgart und München einzusetzen. Wegen des hohen
Beschaffungspreises entwickelte man jedoch die einfacheren E 93 und
daraus die E 94. So blieb es bei sechs Einheiten. Nach dem
zweiten Weltkrieg wurden alle sechs Maschinen in die UdSSR
abgefahren, dort jedoch nicht eingesetzt. Als die DDR im Jahr 1952 die
beschlagnahmten E-Loks zurückkaufen durfte, waren auch alle sechs
E 95 dabei. Die stark beschädigten riesigen Maschinen waren dort bis
1959 abgestellt, da die Aufarbeitung von E 44 und E 94
Vorrang hatte. Der dringende Bedarf an elektrischen Triebfahrzeugen
erforderte aber dann doch die Aufarbeitung der E 95. Nur die E 95 01 bis
E 95 03 wurden wieder betriebsfähig hergestellt, die anderen drei
wurden zu Ersatzteilspendern. Die geplante Aufarbeitung auch dieser
Lokomotiven unterblieb wegen des großen Aufwandes. Der
notorische Ersatzteilmangel zwang später unter anderem dazu,
in die E 95 die Radsätze der E 11 / E 42 einzubauen.
Die drei Riesen waren zuerst kurzzeitig in Leipzig Wahren beheimatet,
kamen aber bereits 1960 zum Bw Halle P. Die Unterhaltung der Einzel-
gänger war sehr aufwendig. Daher wurden E 95 02 und 03
bereits nach zehn Jahren Dienst 1969 ausgemustert. Die E 95 03 erhielt
zumindest buchmäßig noch die neue Betriebsnummer 255 001,
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BRAWA E-Lok E 95 – H0

  • Seite 1 Betriebsanleitung E-Lok E 95 – H0 Für ihre neu elektrifizierte Strecke Breslau-Bockau nach Arnsdorf bei Dresden benötigte die Deutsche Reichsbahn Mitte der zwanziger Jahre eine schnelle und zugkräftige Lokomotive. Mit ihr sollten Güterzüge bis 2200 t Last und Personenzüge bis zu einer Geschwindigkeit von 65 km/ h befördert werden.
  • Seite 2 Lokomotive E 95 – H0 Locomotive E 95 – H0 wurde jedoch Ende 1970 ausgemustert. Die E 95 02 diente danach als Trafostation für Weichenheizungen, die anderen beiden wurden ver- schrottet. Zur Feier 100 Jahre elektrische Lokomotiven im Jahr 1979 wurde die E 95 02 äußerlich aufgearbeitet.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Contents Benennung Seite Benennung ..................Seite Allgemeine Montage- und Sicherheitshinweise ......... 4 Entnahme der Lok aus der Verpackung ..........5 Zusatzbauteile montieren ..............5 Wartungsarbeiten • Allgemeine Montagehinweise ............6 • 1. Gehäusedemontage ............... 6, 7 • 2. Glühbirnenwechsel ..............6, 7 •...
  • Seite 4: Arbeiten Vor Der Inbetriebnahme Work To Be Performed Before Starting Up

    Arbeiten vor der Inbetriebnahme Work to be performed before starting up Allgemeine Montage- und Sicherheitshinweise • Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. • Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden.
  • Seite 5: Entnahme Der Lok Aus Der Verpackung

    Entnahme der E-Lok aus der Verpackung (Fig. 1) Deckel der Verpackung öffnen. Kunststoff-Schutzverpackung mit E-Lok entnehmen und auf einen Tisch oder ähnliches abstellen. Lasche (1) lösen, Deckel und Seitenteile der Schutzverpackung wegklappen, Lok entnehmen. Withdrawal of E Engine from Packaging (Fig. 1) Open package lid.
  • Seite 6: Wartungsarbeiten

    Wartungsarbeiten Allgemeine Montagehinweise: • Die vordere und hintere Lok ist fast identisch, aus diesem Grund wird nur die vordere Lok (mit aufgedrucktem "V") gezeigt und beschrieben. Im Ausnahmefall wird textlich Bezug genommen. • Bei den folgenden Wartungsarbeiten ist die jeweilige Demontage beschrieben, der Zusammenbau ist in umgekehrter Reihenfolge auszuführen.
  • Seite 7 Fig. 3...
  • Seite 8: Maintenance Work

    Maintenance works General Mounting Hints: • Front and rear engines are almost identical, for this reason the front engine (with a printed "V") is shown and described. Any exception case will be referenced in the text. • In the following maintenance works the respective dismantling is described, reassembly is to be done in reverse order.
  • Seite 9 Fig. 3...
  • Seite 10: Rad- Und Haftreifenwechsel (Fig. 4)

    Wartungsarbeiten Maintenance works 8. Rad- und Haftreifenwechsel (Fig. 4) Gehäuse abnehmen, E-Lok umdrehen. Getriebedeckel (1) abnehmen (mit kleinem Schraubenzieher). Rad (2) entnehmen, Haftreifen (3) wechseln. • Nur bei E-Lok E 95 Wechselstrom: Vor dem Abnehmen des Getriebedeckels muss der Schleifer abgeschraubt werden (siehe Schleiferwechsel Punkt 7).
  • Seite 11 Fig. 4 Fig. 5 Oberleitung Unterleitung Subline Cat wire Fig. 6...
  • Seite 12: Conversion To Digital Operating

    Wartungsarbeiten Maintenance works Umrüsten auf Digitalbetrieb (Fig. 7) Gleichstrom Ausführung Wichtig: Die Umrüstung auf Digitalbetrieb darf nur an der vorderen Lok mit dem aufgedrucktem "V" am Gehäuse (siehe Abbildung) vorgenommen werden. Gehäuse abnehmen (siehe Wartungsarbeiten Punkt 1), Blindstecker (1) abziehen und Digitaldecoder (2) einstecken. Den richtigen Einbau des Digitaldecoders und dessen Einsteckrichtung entnehmen Sie der Einbauvorschrift des Decoderherstellers.
  • Seite 13 Hint: The circuit board of the digital component is fixed in the fitting space provided (5) by the double-sided adhesive tape enclosed. The circuit board must not have any contact to metal components, otherwise shorts hazard. AC version The premium digital decoder (2) is standard for the alternating current (AC) locomotives models.
  • Seite 14 Ersatzteilliste Baureihe E 95 Spare Parts List Locomotive E 95 Gleichstrom / DC current V = vorn/front H = hinten/rear...
  • Seite 15: Ersatzteilliste Wechselstrom-Ausführung

    Wechselstrom / AC current V = vorn/front H = hinten/rear...
  • Seite 16: Ersatzteilliste Gleichstrom-Ausführung

    Ersatzteilliste Spare Parts List Gehäuse Body Pos. Bestell Nr. Benennung Description Order no. 43026.02.01 Gehäuse V Body V 0210.02.02 Fenster Window 0210.02.03 Treppe links Step left 0210.02.04 Treppe rechts Step right 0210.02.05 Geländer links Handrail left 0210.02.06 Geländer rechts Handrail right 0210.02.07 Lampe unten Lamp bottom...
  • Seite 17: Bestellbeispiel

    Pos. Bestell Nr. Benennung Description Order no. 0210.01.25 Halteplatte für Holder for PCB coupler elektr. Kupplung 43024.01.26 Platine 0210.01.27 Umschalter Switch 0530.99.34 Blindstecker V Blind plug V 9750.50.81 Premium- Premium digital Digitaldecoder decoder 0210.01.29 Schraube für Platine Screw for PCB 43024.01.32 Motor Motor...
  • Seite 18 Maßstabs- und originalgetreue Kleinmodelle für erwachsene Sammler. Scale and true to original small-sized model for adult collectors. Zum Betrieb des vorliegenden Produkts darf als Spannungs- quelle nur ein nach VDE 0551/EN 60742 gefertigter Spielzeug-Transformator verwendet werden. Only a toy transformer produced compliant with VDE 0551/ EN 60742 may be used as a voltage source to operate this product.
  • Seite 19 Notizen Notice...
  • Seite 20 Brawa Artur Braun Modellspielwarenfabrik GmbH & Co. Uferstraße 26-28 · D-73630 Remshalden Hotline +49 (0) 7151 - 979 35 68 Telefax +49 (0) 7151 - 746 62 www.brawa.de...
