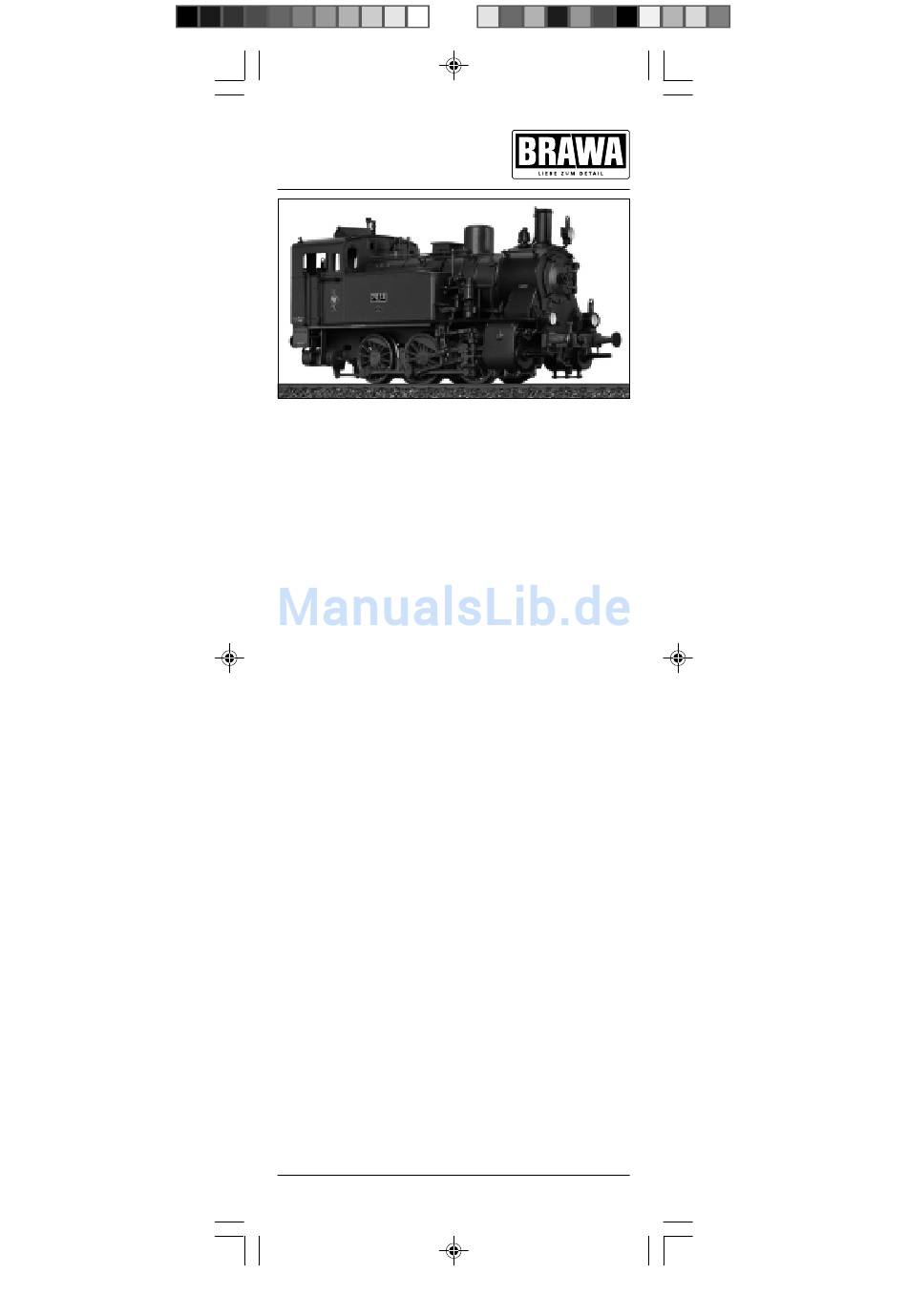

Betriebsanleitung
Dampflok T8 / BR 89.0
Nachdem die Eisenbahnbau- und Betriebsordnung ab dem 4. November
1904 auch auf Nebenbahnen eine Höchstgeschwindigkeit von 50 km/h
zuließ, kam von mehreren Eisenbahndirektionen die Forderung nach
einer C-gekuppelten Tenderlok, die diese Geschwindigkeit auch fahren
konnte.
1902 hat man eine solche Lok angesichts der in der Entwicklung befind-
lichen T 12 noch verworfen. Der geheime Baurat und Heißdampfverfechter
Robert Garbe plante eine Universallok, die gleichermaßen im Reise- und
Güterzugdienst einsetzbar war. Mit der Ausarbeitung der Konstruktion
beauftragte man Linke-Hofmann in Breslau, aus deren Werkhallen dann
1908 auch die ersten Exemplare der preußischen T 8 rollten. Zwar konn-
te die neue Lok leistungs- und verbrauchsmäßig überzeugen, beim Per-
sonal war sie aufgrund ihrer schlechten Laufeigenschaften äußerst
unbeliebt.
Die großen Räder und der fehlende Masseausgleich ließen die Lok bei
höheren Geschwindigkeiten stark zucken, was zu so passenden Spitzna-
men wie "Knochenschüttler" führte. Ein weiterer Fehlschlag war das viel
zu hohe Gewicht, das ihren Einsatz auf Nebenbahnen faktisch ausschloss.
Wegen ihres guten Beschleunigungsvermögens sollte die T 8 dafür Lei-
stungen im Berliner Vorortverkehr erbringen. Da hier dauernd Geschwin-
digkeiten von 60 km/h gefahren wurden, ließen die Klagen der Personale
nicht lange auf sich warten und auch Triebwerksschäden waren die Fol-
ge. Recht schnell wanderten die 100 gebauten Lokomotiven daher in den
Rangierdienst ab, wo sie besonders in den Industrierevieren an Rhein
und Ruhr sowie in Schlesien gefragt waren.
Die Deutsche Reichsbahn Gesellschaft führte im endgültigen
Umzeichnungsplan von 1925 noch 78 Maschinen der preußischen T 8
als neue Baureihe 89.0. Das Einsatzgebiet der Maschinen hatte sich
inzwischen stark verschoben und lag mehrheitlich außerhalb der Preußi-
schen Provinzen. Hochburgen waren jetzt die Direktionen Dresden und
Stuttgart, während nur noch wenige Loks der Direktionen Altona und
Hannover vorrangig in den Hafenstädten Bremen und Hamburg Dienst
taten. Die Dresdner Loks waren über ganz Sachsen verstreut, während
man in Württemberg T 8 unter anderem in Friedrichshafen, Aulendorf und
Freudenstadt antreffen konnte.
Die einsetzende Weltwirtschaftskrise und die zu Kriegsende zahlreich neu
beschafften Maschinen ließen die BR 89.0 schnell entbehrlich werden.
Einige Maschinen gelangten an Privat- und Werkbahnen, der Rest wurde
ausgemustert und verschrottet. Infolge der Verstaatlichung von Meck-
lenburgischer Friedrich Wilhelm Eisenbahn und Lokalbahn AG, kehrten
allerdings Ende der 30er-Jahre vier Lokomotiven als 89 1001 - 89 1004
in den Bestand der jetzt als DRB firmierenden Staatsbahn zurück.
Zwei Loks (89 1001 und 1002) wurden 1940 an die Hoesch Hüttenwerke
als Werklok 26 und 27 verkauft. 89 1003 verblieb in den westlichen
Besatzungszonen und kam 1946 zur Westfälischen Landeseisenbahn als
Lok 88. Die 89 1004 gelangte zur DR der DDR, wo sie noch bis 1966
Dienst tat. Sie blieb erhalten und kann heute in der Außenstelle des
DB-Museums im ehemaligen Bw Halle P wieder im grünen Lack als "Berlin
7001" besichtigt werden.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BRAWA T8

  • Seite 1 Betriebsanleitung Dampflok T8 / BR 89.0 Nachdem die Eisenbahnbau- und Betriebsordnung ab dem 4. November 1904 auch auf Nebenbahnen eine Höchstgeschwindigkeit von 50 km/h zuließ, kam von mehreren Eisenbahndirektionen die Forderung nach einer C-gekuppelten Tenderlok, die diese Geschwindigkeit auch fahren konnte.
  • Seite 2 Operating instructions Steam locomotive T8 / BR 89.0 After the ‚Eisenbahnbau- und Betriebsordnung' (‚Act for the Construction and Operations of Railways') also permitted a maximum speed of 50 kph on branch lines from 4th November 1904, several railway divisions requested a C-coupled tender locomotive which was also capable of achieving this speed.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Contents Benennung Seite Allgemeine Montage- und Sicherheitshinweise ........4 Entnahme der Lok aus der Verpackung ..........5 Zusatzbauteile montieren ..............6 Wartungsarbeiten • 1. Ölen ..................... 7 • 2. Lokomotivengehäuse demontieren ..........8 • 3. Platine tauschen ................8 •...
  • Seite 4: Allgemeine Montage- Und Sicherheitshinweise

    Allgemeine Montage- und Sicherheitshinweise • Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. • Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden. Für entsprechende Arbeiten (z.B. Platinen- wechsel) können Sie sich an Ihren Fachhändler oder den Hersteller wenden.
  • Seite 5: Entnahme Der Lok Aus Der Verpackung

    Entnahme der Lok aus der Verpackung (Fig. 1) Verpackung öffnen. Kunststoff-Schutzverpackung mit Lok entnehmen und auf einen Tisch oder ähnliches abstellen. Lasche (1) lösen, Deckel und Seitenteile der Schutzverpackung wegklappen, Lok entnehmen. Removing the locomitive from the packaging (Fig. 1) Open package.
  • Seite 6: Arbeiten Vor Der Inbetriebnahme Work To Be Performed Before Starting Up

    Arbeiten vor der Inbetriebnahme Work to be performed before starting up Zusatzbauteile montieren (Fig. 2) In der Verpackung sind zusätzliche Bauteile lose beigelegt. • 1 = 2 x Knorr Bremsschlauch, rechts • 2 = 2 x Knorr Bremsschlauch, links • 3 = 2 x Westinghouse Bremse •...
  • Seite 7: Wartungsarbeiten

    Wartungsarbeiten Maintenance works 1. Ölen (Fig. 3) Der Motor und die Lagerstellen der Radsätze können an den gekenn- zeichneten Punkten sparsam mit Öl der Modellbaubranche geölt werden. Zum Ölen des Motors ist das Gehäuse abzunehmen, siehe Seite 8 Punkt 2. 1.
  • Seite 8: Lokomotivengehäuse Demontieren

    Wartungsarbeiten Maintenance works 2. Lokomotivengehäuse demontieren (Fig. 4) Rauchkammertür (08) nach vorne abziehen. Abdeckung Werkzeugka- sten (09) abnehmen. Schrauben (01) an der Gehäuseseite herausdrehen und Lokomotivengehäuse (02) vorsichtig nach oben abnehmen. 2. Dismantling the locomotive casing (Fig. 4) Pull out the smoke box door (08). Remove the tool box cover (09). Unscrew the screws (01) on the side of the casing and lift up the locomotive housing (02) carefully.
  • Seite 9: Schleifer Tauschen Bei Wechselstromausführung

    6. Schleifer tauschen bei Wechselstromausführung (Fig. 4) Befestigungsschraube (230) des Schleifers (229) herausdrehen und Schleifer abnehmen. 6. Exchanging the pick-up in the AC version (Fig. 4) Unscrew the attachment screws (230) of the pick-up shoe support (229) and remove the pick-up shoe support. 7.
  • Seite 10: Wartungsarbeiten An Radsätze Und Getriebe

    The installation position can be seen in the spare parts chart on pages 14 to 17. BRAWA is not liable for damage which occurs due to improper work on construction parts.
  • Seite 11 Wartungsarbeiten Maintenance works Fig. 4...
  • Seite 12: Gleichstrom- Und Wechselstrom-Ausführung

    Ersatzteilliste Spare parts list...
  • Seite 14 Ersatzteilliste Spare parts list...
  • Seite 15 Pos. Bestell-Nr. Benennung Description Order no. 40500.50.01 Ansatzschraube Shoulder screw 40500.50.02 Handrad Hand wheel 40500.50.03 Griffstange Handrail Rauchkammer für 40500 smoke box for 40500 40504.50.03 Griffstange Handrail Rauchkammer für 40504 smoke box for 40504 40500.50.04 Handrad Konter Handwheel konter 40500.50.05 Lampe kpl.
  • Seite 16 Ersatzteilliste Spare Parts List Pos. Bestell-Nr. Benennung Description Order no. 40500.50.53 Schraube Screw 40500.50.54 Speiseleitung Feed pipe 40500.50.98 Haken Hook 40504.50.98 Haken für 40504 Hook for 40504 40500.50.55 Kohleeinsatz Coal insert 40500.50.56 Wasserstandanzeiger Water gauge 40500.50.57 Deckel für Kohlekasten Cover for coal box 40504.50.57 Decklel für Kohlekasten Cover for coal box...
  • Seite 17 Pos. Bestell-Nr. Benennung Description Order no. 100 40500.50.94 Kesselunterteil Boiler base part 40504.50.94 Kesselunterteil für 40504 Boiler base part for 40504 101 40500.50.95 Schieberkastendeckel Steam chest cover 102 40500.50.96 Zylinderdeckel hinten links Cylinder cover rear left 103 40500.50.97 Treibstange links Connecting rod left 40504.50.97 Treibstange links für 40504 Connecting rod left for 40504...
  • Seite 18 Ersatzteilliste Spare Parts List Pos. Bestell-Nr. Benennung Description Order no. 153 40500.50.139 Umlaufstütze links Walk way bearing left 40504.50.139 Umlaufstütze Walk way bearing links für 40504 left for 40504 155 40500.50.141 Steuerwellenlager Control shaft bearing 40504.50.141 Steuerwellenlager Control shaft bearing für 40504 for 40504 156 40500.50.142 Luftkessel rechts...
  • Seite 19 Pos. Bestell-Nr. Benennung Description Order no. 191 40500.50.172 Zylinder rechts Cylinder right 40504.50.172 Zylinder rechts für 40504 Cylinder right for 40504 192 40500.50.173 Schwingenlager links Linkage bearing left 40504.50.173 Schwingenlager links Linkage bearing left für 40504 for 40504 193 40500.50.174 Getriebewippe Gear rocker 194 40500.50.200 Hängeeisen Hanger...
  • Seite 20: Important Notice

    Electrical equipment may not reach to domestic waste. According to the current terms of the country reference the electrical eqipment must professional disposed. Brawa Artur Braun Modellspielwarenfabrik GmbH & Co. Uferstraße 26-28 · D-73630 Remshalden Hotline 07151 - 979 35 68 Telefax 07151 - 746 62 www.brawa.de...
