Lokale Bedienung
Werteanzeige mit Einheit
Diese vierstellige 7-Segmentanzeige zeigt die Parameterwerte bzw. -kennzahlen an.
Bei Werten wird außerdem die physikalische Einheit (°C, %, mA) angezeigt.
Bezeichneranzeige
In dieser achtstelligen 14-Segmentanzeige werden die Bezeichner der Parameter mit ihren
Zuständen, der Parametergruppen und der Betriebsarten dargestellt.
Drucktasten
Die vier Drucktasten ENTER, MODE, ↑ und ↓ werden je nach gewünschter Funktion einzeln
oder in bestimmten Kombinationen gedrückt.

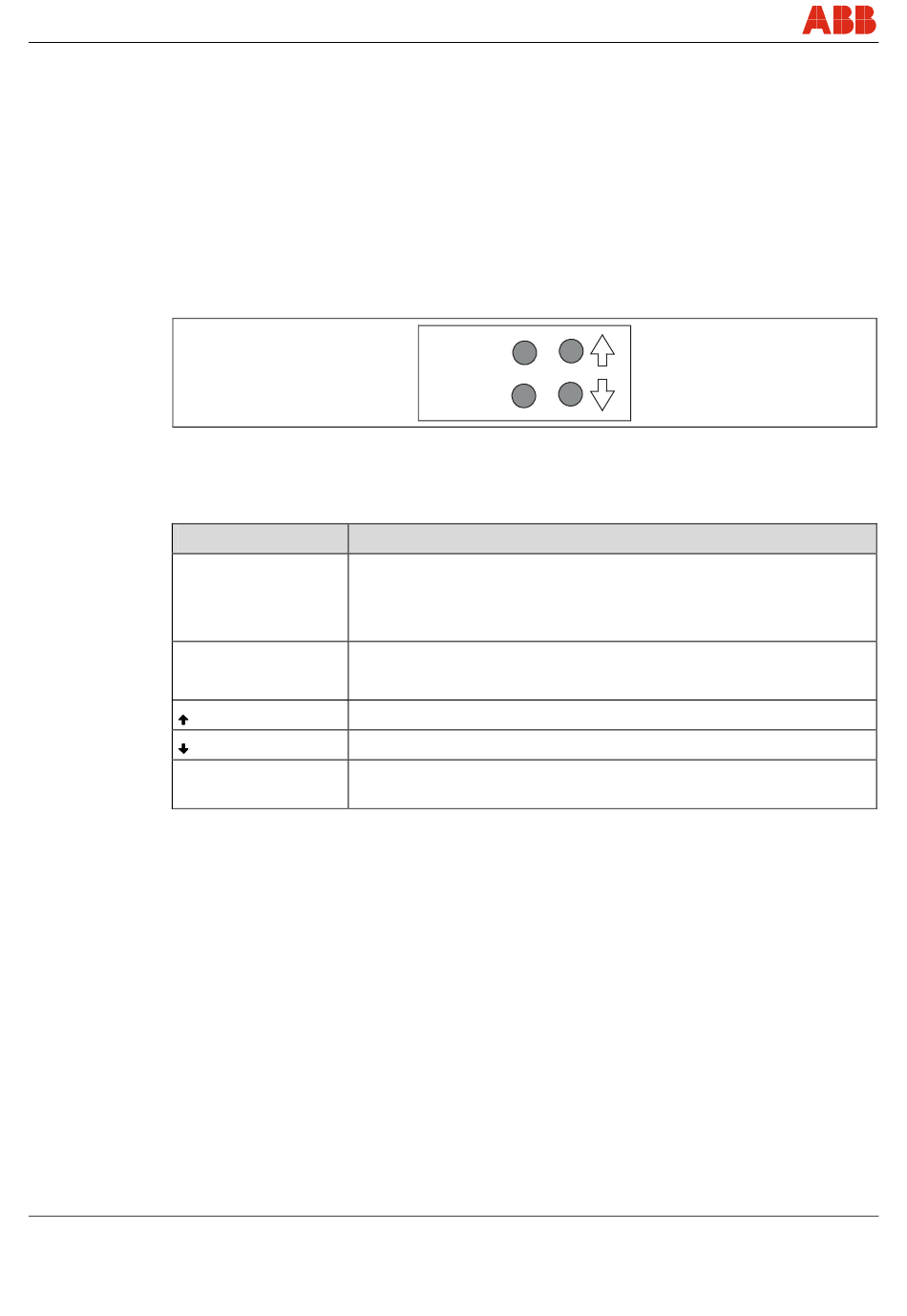

Abb. 2: Drucktasten
Grundfunktionen
Drucktaste
ENTER
MODE
5 s alle vier Tasten
gleichzeitig drücken
Pos: 24 /======= Seitenumbruch ======== @ 0\mod_1126532365768_6.doc @ 101 @ 3
12
ENTER
MODE
Beschreibung
•
Meldung quittieren
•
Aktion starten
•
Netzausfallsicher speichern
•
Betriebsart wählen (Arbeitsebene)
•
Parametergruppe bzw. Parameter wählen (Konfigurationsebene)
•
Richtungstaste nach oben
•
Richtungstaste nach unten
•
Reset
TZIDC, TZIDC-1x0, TZIDC-2x0
45/18-79-DE
