Pos: 23 /Bedienung/Aktorik/Stellungsregler/TZIDC / TZIDC-200/Anzeigen und Bedienelemente @ 32\mod_1248873425953_6.doc @ 291348 @
2.2
Anzeigen und Bedienelemente
Die Stellungsregler können mit Hilfe von vier Drucktasten und einer Flüssigkristallanzeige lokal
bedient werden.
Flüssigkristallanzeige
Die Flüssigkristallanzeige mit 160 Segmenten wurde speziell für den Stellungsregler entwickelt.
Wichtig
Die Anzeige ist für einen Temperaturbereich von -25 °C ... 80 °C ausgelegt. Bei Temperaturen
außerhalb dieses Bereichs wird die Anzeige zu träge und daher abgeschaltet.

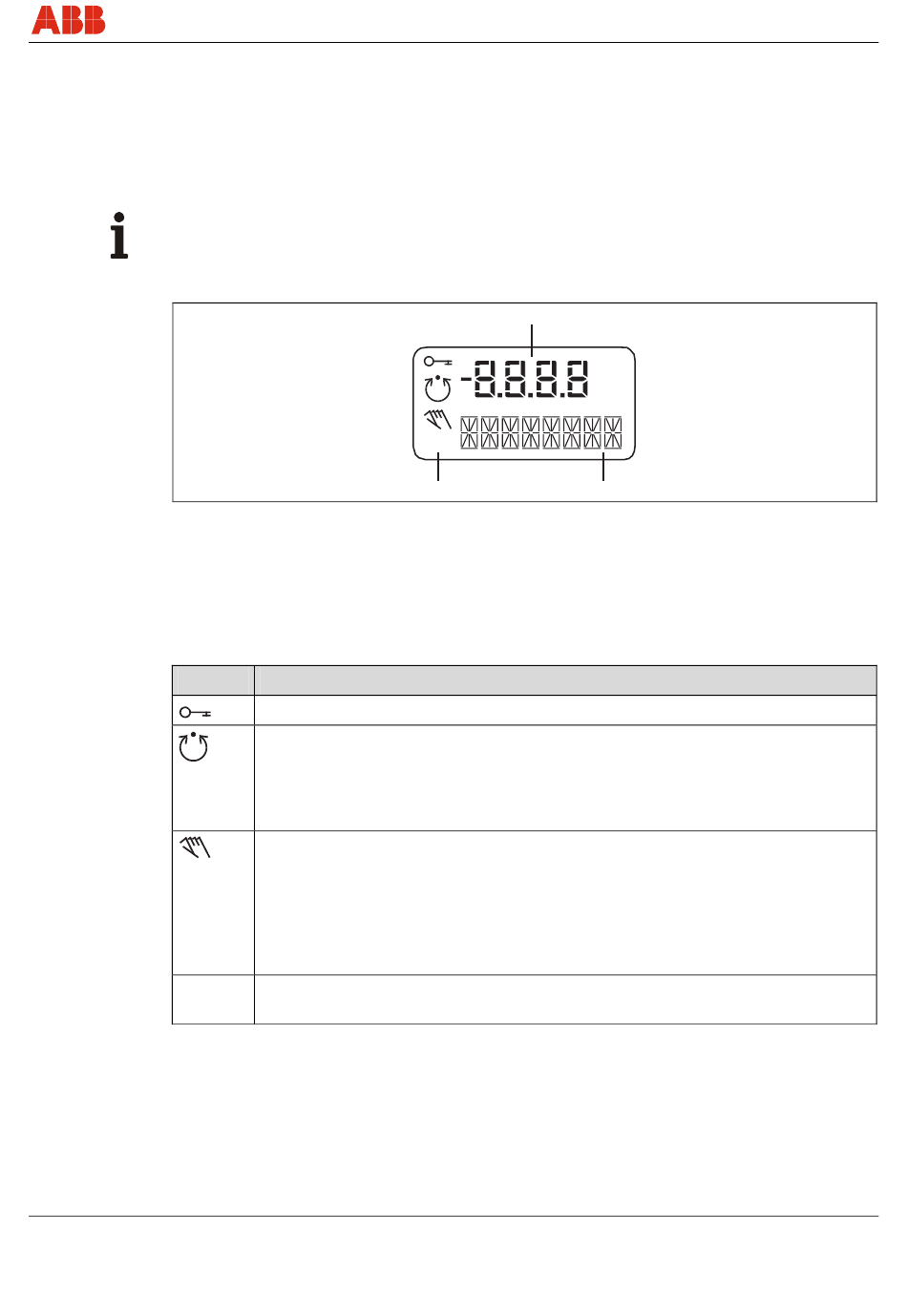

Abb. 1: Flüssigkristallanzeige
1 Werteanzeige, mit Einheit
2 Symbolanzeige
Symbolanzeige
Über die folgenden vier Symbole werden die Betriebszustände des Stellungsreglers angezeigt.
Symbol
conf
45/18-79-DE
conf
Beschreibung
Das Schlüsselsymbol signalisiert, dass eine Bedien- bzw. Zugriffssperre aktiv ist.
Das Regelkreissymbol signalisiert, dass der Regelkreis aktiv ist. Das Symbol wird
angezeigt, wenn sich der Stellungsregler in der Arbeitsebene in der Betriebsart
1.0 CTRL_ADP (Regelung mit Adaption) oder 1.1 CTRL_FIX (Regelung ohne
Adaption) befindet. In der Konfigurationsebene gibt es außerdem Testfunktionen,
bei denen der Regler aktiv ist. Hier wird das Regelkreissymbol ebenfalls angezeigt.
Das Handsymbol symbolisiert die Handverstellung. Das Symbol wird angezeigt,
wenn sich der Stellungsregler in der Arbeitsebene in der Betriebsart 1.2 MANUAL
(Handverstellung im Hubbereich) oder 1.3 MAN_SENS (Handverstellung im
Sensorbereich) befindet. In der Konfigurationsebene ist die Handverstellung
während der Einstellung der Ventilbereichsgrenzen (Parametergruppe 6 MIN_VR
(Ventilbereich Min.) und Parametergruppe 6 MAX_VR (Ventilbereich Max.) aktiv.
Hier wird das Symbol ebenfalls angezeigt.
Das Konfigurationssymbol signalisiert, dass sich der Stellungsregler in der
Konfigurationsebene befindet. Die Regelung ist nicht aktiv.
TZIDC, TZIDC-1x0, TZIDC-2x0
1
%
mA
2
3
3 Bezeichneranzeige
Lokale Bedienung
o
C
11
