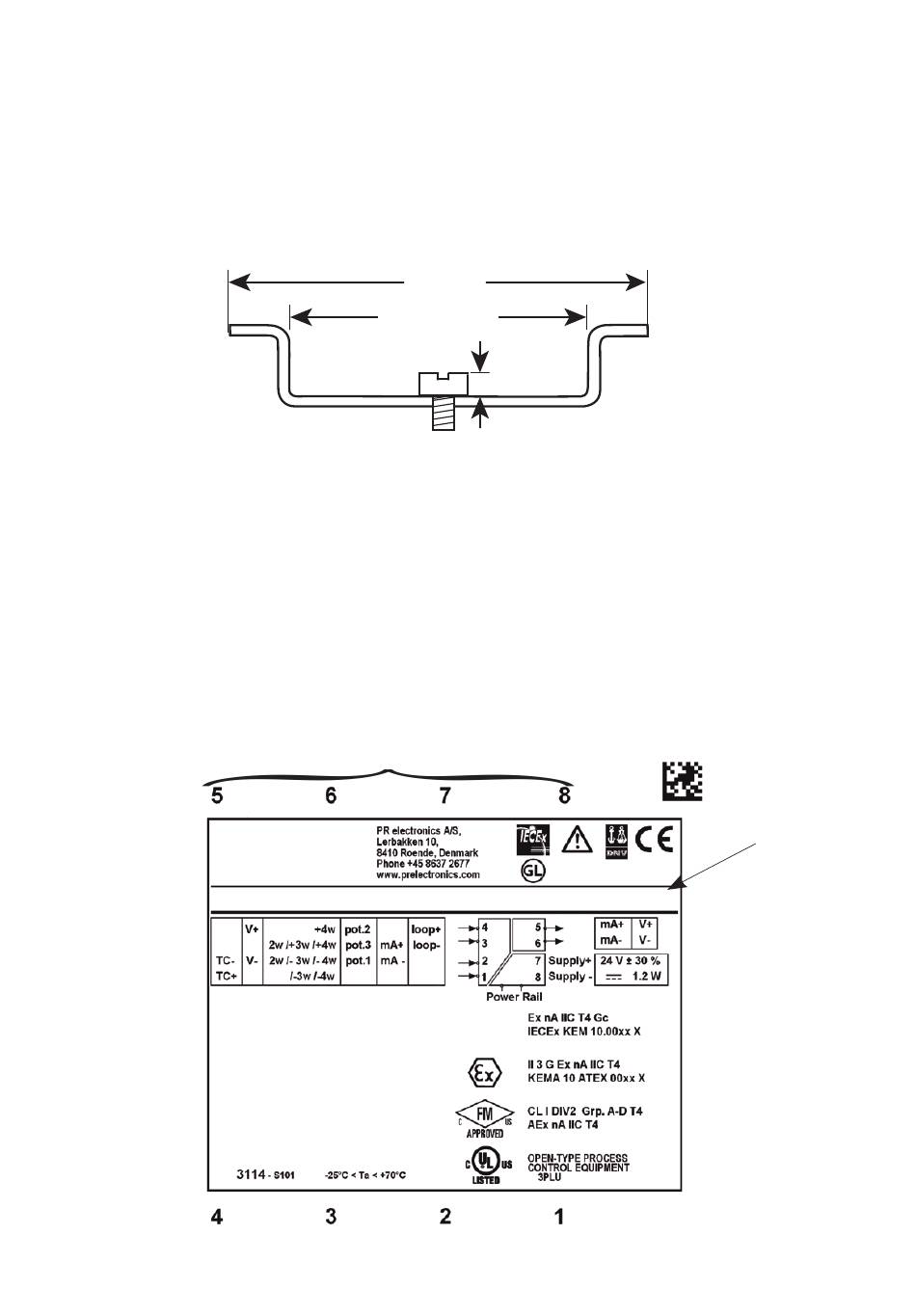

MonTagE von gERÄTEn DEs sysTEMs 3000
Um einen Kurzschluss zwischen den Power Rail-Klemmen an den Geräten des
Systems 3000 und den Schrauben zur Befestigung an der 7,5 mm DIN-Schiene
zu vermeiden, dürfen die Köpfe der Schrauben höchstens 3,5 mm hoch sein.

vERsoRgUng DER PoWER Rail

Die Power Rail kann über die Versorgungsklemmen versorgt werden.
Die Klemmen können ein Strom von max. 400 mA übertragen.
aUF 7,5 MM Din-schiEnE
35 mm
> 24 mm

TyPEnschilD

Klemmennummer
31 1 4 V 1 0 1 - DE
< 3.5 mm
3xxx
Typennr.
}
Klemmen-
anschluss
}
Zulassungen
9
