Befestigung der
Messwandler in
der MCF
34
WICHTIG:
Zur Beibehaltung des ATEX-Zertifikats muss die
Messwandler-Stirnfläche vor Stoßbeanspruchungen geschützt sein. Der
Schutz wird durch den korrekten Einbau des Messwandlers in die
Anklemmvorrichtung erzeugt. Beim Einbau muss darauf geachtet
werden, dass der Schutz erzeugt wird.
Der letzte Schritt bei der Anbringung ist die Befestigung der Messwandler an der
Anklemmvorrichtung. Zum Befestigen der Messwandler in der MCF folgende Schritte
durchführen:
1.
Gewindesicherungsmittel auf die Gewindegänge des Messwandlers auftragen.
Bei Installationen in den USA ist kein Dichtmittel erforderlich; in Ländern der EU
muss Dichtmittel benutzt werden.
2.
Vor Anbringung der Messwandler in der MCF die Verteilerdose auf auf das
BNC-Steckverbinderende des Messwandlers aufschrauben. Sicherstellen, dass
mindestens fünf Gewindegänge eingreifen. Darauf achten, dass der Deckel der
Verteilerdose zugänglich ist, damit die elektrischen Anschlüsse nach Einbau des
Messwandlers hergestellt werden können.
3.
An einen der Messwandler in der Mitte der Stirnfläche einen dünnen Wulst
Kontaktmittel auftragen (Größe entspricht etwa einem Zahnpastawulst).
Zur Vermeidung von Kontaktmittelverlust den Messwandler mit
Hinweis:
Kontaktmittel bei der Montage nicht entlang der Rohrfläche verschieben.
4.

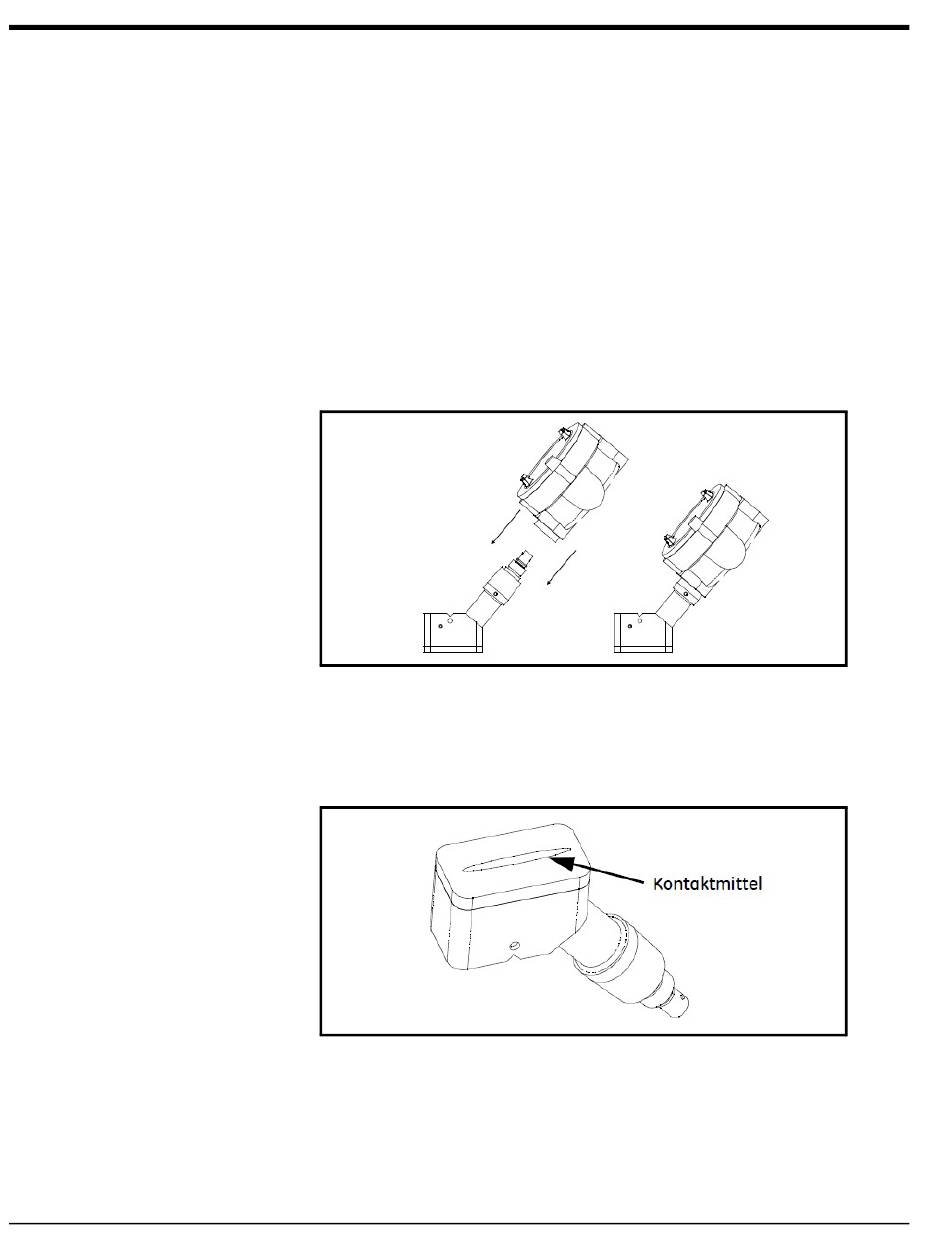

Die zwei Messwandler in die Blöcke einsetzen. Sicherstellen, dass die
Verteilerdosen vom Montageblock weg gerichtet sind, wie unten dargestellt.
Falls die Messwandlerkabel bereits an den Durchflussmesser
Hinweis:
angeschlossen sind, müssen die stromaufwärts und stromabwärts
liegenden Kabel identifiziert und an die entsprechenden Messwandler
angeschlossen werden.
Modell C-RS - Einbauanleitung
