5.

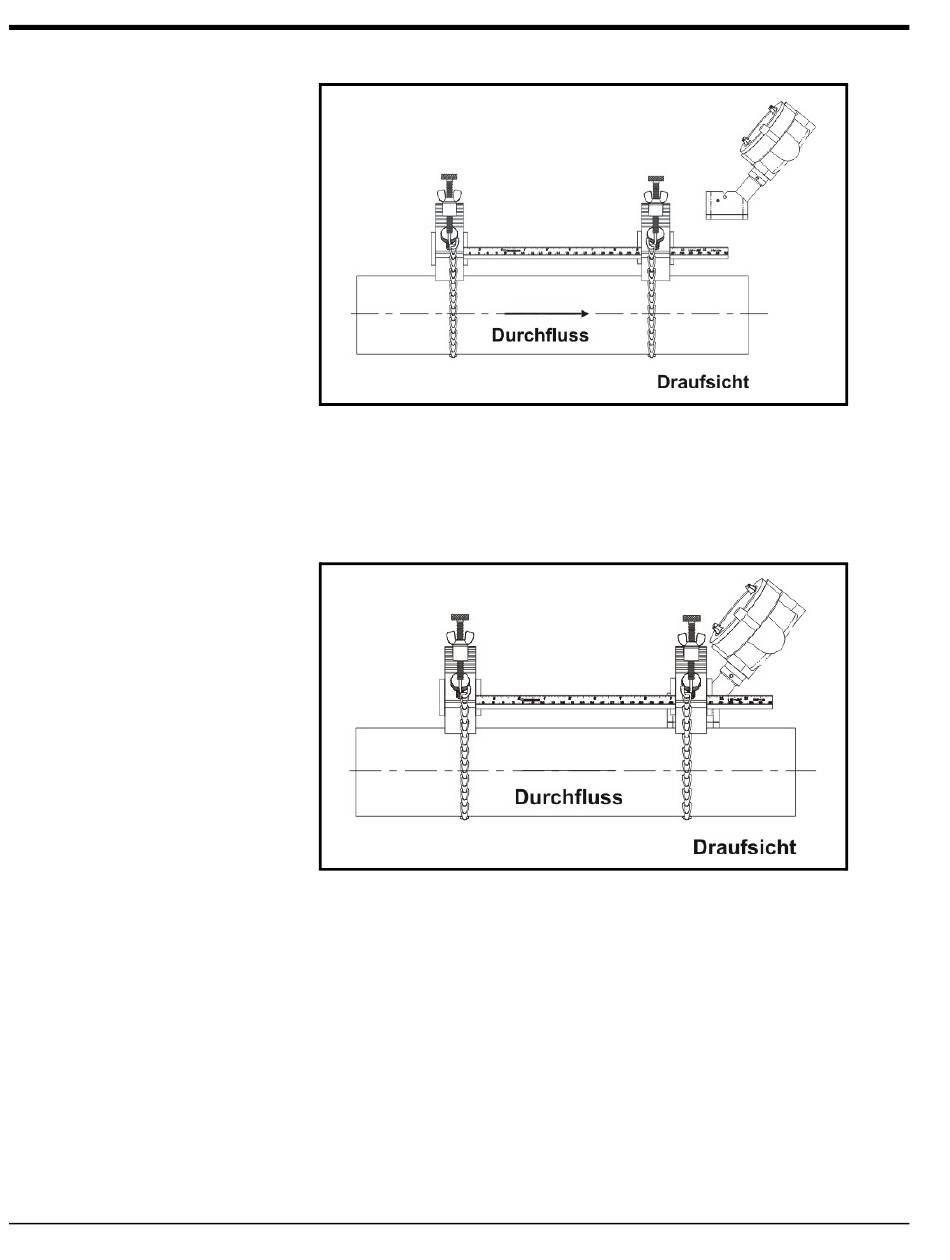

Einen der Messwandler mit der Druckschraube auf dem Block in der
Einbaustellung befestigen. Die Druckschraube muss in das Grübchen im
Messwandlergehäuse passen. Die Schraube von Hand so weit anziehen, dass
der Messwandler in der Einbaustellung gehalten wird. Die Schraube nicht zu fest
anziehen, da die Anklemmvorrichtung sonst von der Rohrleitung abgehoben
werden könnte.
6.
Die Sicherungsmutter auf der Druckschraube festziehen (siehe Abbildung 4 auf
Seite 7).
WICHTIG:
Bei Einsatz der UCF auf einem Rohr, das mechanischen Vibrationen
ausgesetzt ist, muss die Druckschraube mit der Sicherungsmutter am
Messwandler gesichert werden. Zusätzliche Beständigkeit gegen
Vibrationen kann durch ein Gewindesicherungsmittel oder eine
Edelstahl-Unterlegscheibe und Sicherungsscheibe erzielt werden. Diese
Teile können von Panametrics im Rahmen einer
„Sonderanklemmvorrichtung" mit Gewindesicherungsittel oder
Unterlegscheiben bestellt werden.
7.
Schritte 1 bis 6 zum Befestigen des anderen Messwandlers im übrigen Block
wiederholen.
8.
Den kurzen Block mit der Rändelschraube an der Führungsschiene sichern.
