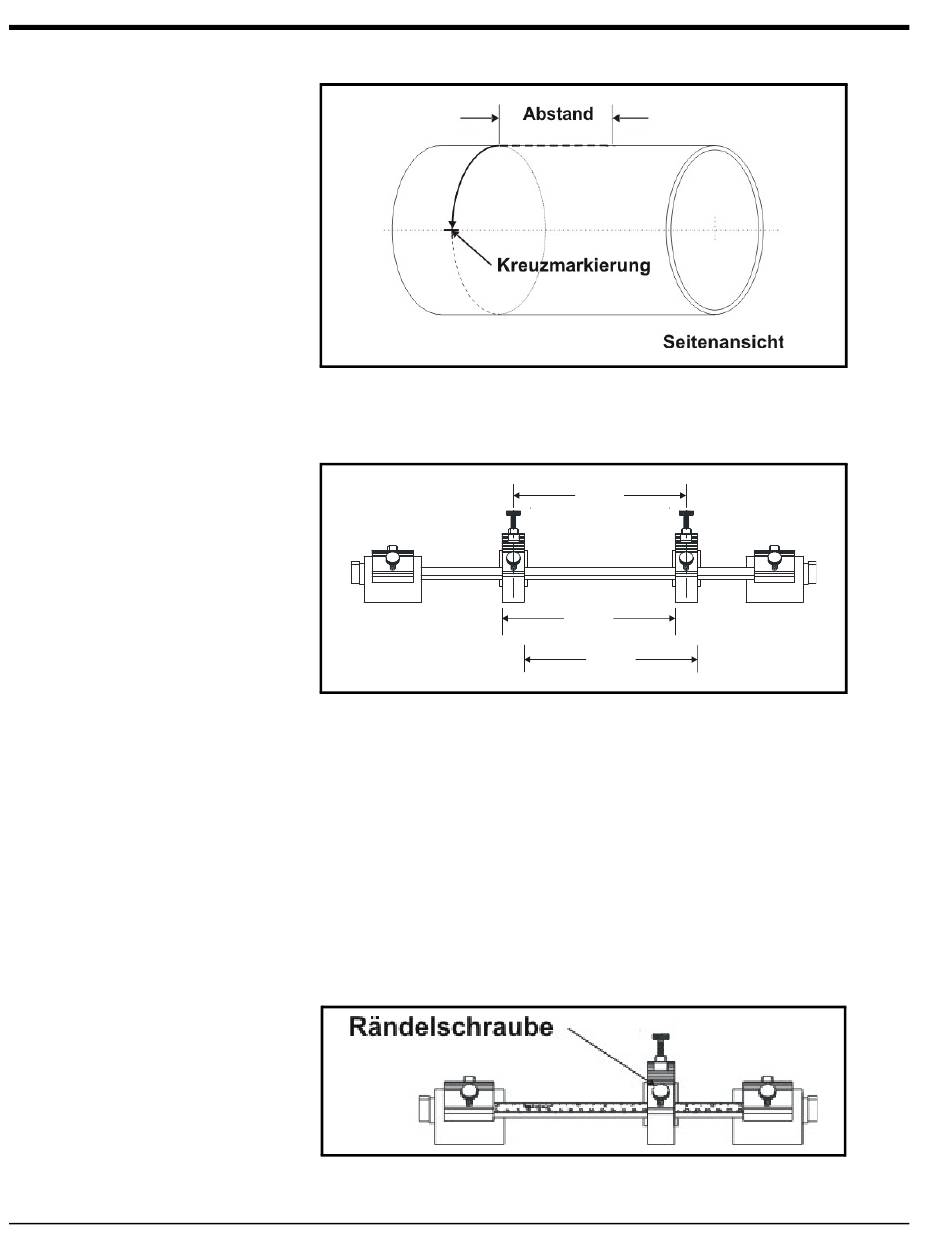

Von der zweiten Markierung auf der Rohroberseite in gegenüberliegender
Richtung ¼ des Rohrumfangs messen. Auch an dieser Stelle ein Kreuz
anzeichnen.
8.
An einem der Anklemmvorrichungsabschnitte den Messwandlerblock an einer
beliebigen Stelle entlang der Stäbe anbringen. Darauf achten, dass an beiden
Seiten ausreichend Raum vorhanden ist, damit die Messwandler einfach
eingesetzt werden können. Zum Verschieben des Blocks die roten
Rändelschrauben lockern, den Block an die gewünschte Stelle schieben und die
Rändelschrauben festziehen. Die Druckschraube als Messstelle für den Block
benutzen. Diesen Vorgang für den anderen Anklemmvorrichtungsabschnitt
wiederholen.
Wenn eine Anklemmvorrichtung mit zwei Messwandlerblöcken benutzt
Hinweis:
wird, einen Block ausrichten wie oben beschrieben und den nicht
benutzten Block an einer Seite zum Ende des Stabs verschieben. Die
Druckschraube auf dem nicht benutzten Block ganz nach unten
festziehen. Das dient als Erinnerungshilfe, dass in diesen Block kein
Messwandler eingebaut werden soll.
