5.3.
Doppeldurchgang-Me
thode – UCF
Modell C-RS - Einbauanleitung
Die Anweisungen in diesem Abschnitt können auch für eine
Hinweis:
Mehrfachdurchgang-Methode benutzt werden. Es muss jedoch immer
eine GERADE Anzahl von Durchgängen gegeben sein. Einzelheiten im Werk
nachfragen.
Die Verwendung der Doppeldurchgang-Methode bietet drei Vorteile:
•
Die Genauigkeit wird verbessert, da das Signal länger in Kontakt mit der
Flüssigkeit ist als bei der Einzeldurchgang-Methode.
•
Diese Konfiguration kann die Auswirkungen eines nicht vollständig entwickelten
Strömungsprofils abschwächen.
•
Falls ausreichend Rohrlänge vorhanden ist, ist die Doppeldurchgang-Methode
einfacher zu installieren.
Für eine Doppeldurchgang-Installation wird nur die kurze Blockbaugruppe
Hinweis:
benötigt. Der lange Block wird nicht benutzt.
Zum Einbau einer Doppeldurchgang-UCF müssen folgende Schritte ausgeführt
werden:
1.
Die Messwandlerabstände bestimmen, wie in der
Durchflussmessers beschrieben.
2.
Die für die Anbringung ausgewählten Stellen müssen auf einem geraden
Rohrabschnitt liegen; dazu müssen vor der Messstelle mindestens 10
Rohrdurchmesser und nach der Messstelle mindestens 5 Rohrdurchmesser
ungestörte Strömung vorhanden sein.

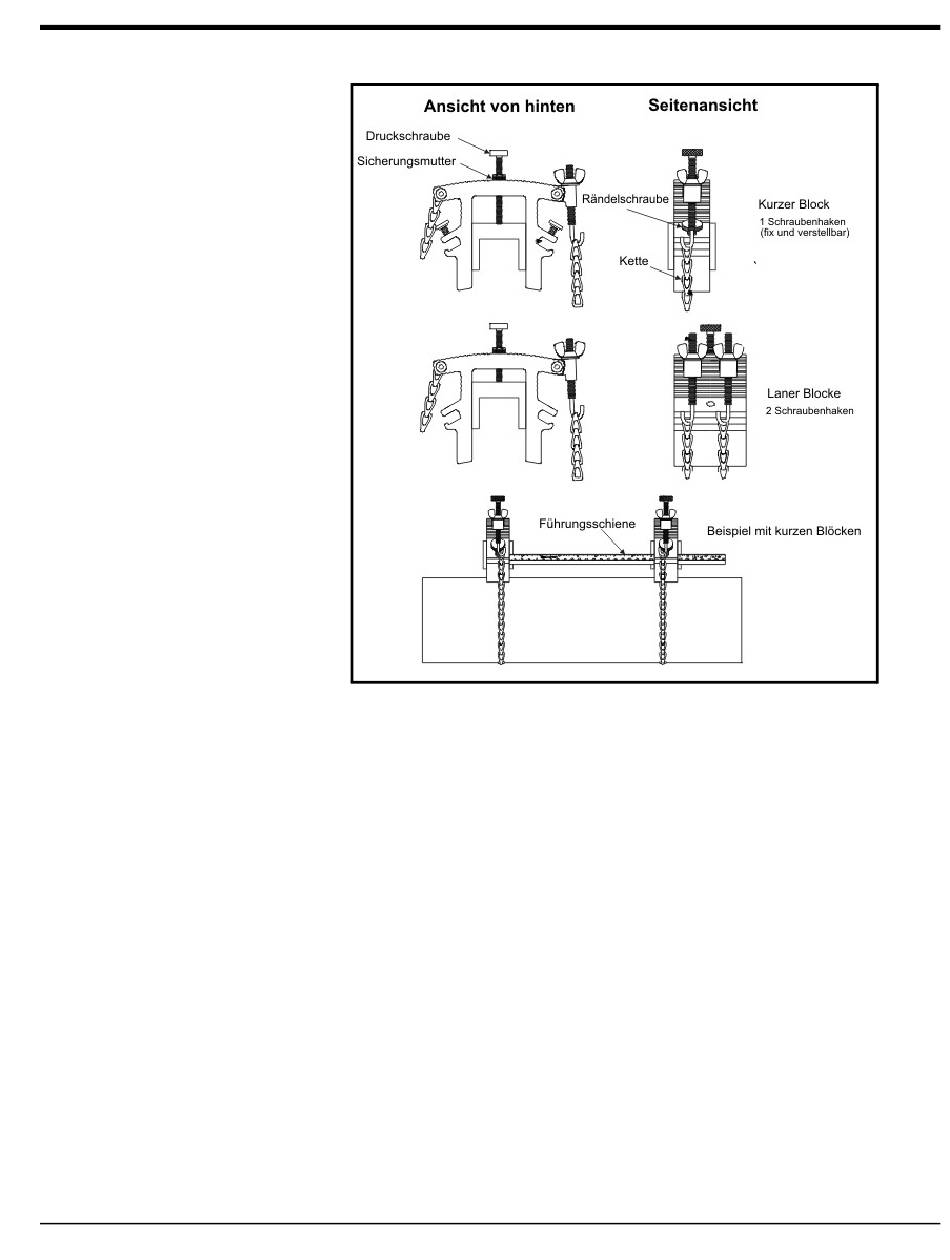

Abbildung 4: Komponenten der UCF
Januar 2022
Bedienungsanleitung
