Modell C-RS - Einbauanleitung
7.

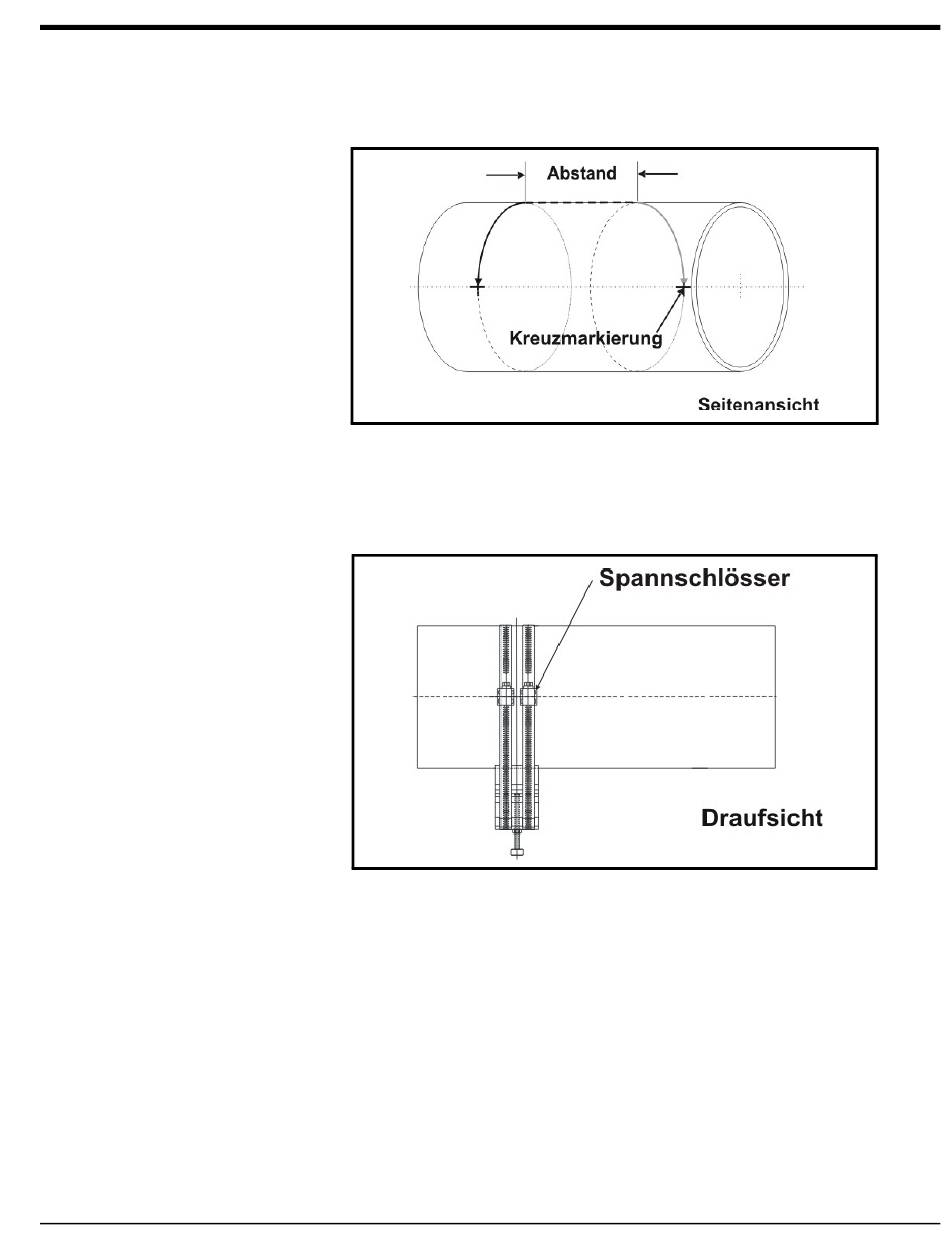

Von der zweiten Markierung auf der Rohroberseite in gegenüberliegender
Richtung ¼ des Rohrumfangs messen. Auch an dieser Stelle ein Kreuz
anzeichnen.
8.
Einen der Blöcke über einem der Kreuze auf der Rohrleitung zentrieren. Den Block
so ausrichten, dass die Druckschraube über der Kreuzmitte liegt. Den Block
sichern, indem zwei Gurte um den Block und die Rohrleitung verlegt und diese
festgezogen weden. Sicherstellen, dass die Spannschlösser mindestens einen
halben Rohrdurchmesser vom Block entfernt sind.
9.
Zum Installieren des anderen Blocks über der anderen Kreuzmarkierung Schritt 8
wiederholen.
Sicherstellen, dass die Gurte im rechten Winkel zur Unterseite der Blöcke
Hinweis:
angebracht sind. Falls die Gurte geneigt sind, können sich die Blöcke
verschieben und das könnte den endgültigen Messwandlerabstand
verändern.
Januar 2022
23
