6.
Einbau der
Allgemeinan-kl
emmvorrichtun
g und
Messwandler –
GCF
6.1.
Doppeldurchgang-Met
hode – GCF
18
Allgemeinanklemmvorrichtung
Die
Messwandlerhalter. Die Anklemmvorrichtung besteht aus zwei Blöcken (siehe
Abbildung 8 unten), die für Doppeldurchgang- und Einzeldurchgang-Methoden
benutzt werden. Bei einer permanenten Installation sind die Blöcke mit Stahlgurten
an der Rohrleitung befestigt.
Die Messwandlerinstallation besteht aus der Montage der GCF an der Rohrleitung
und anschließend der Montage der Messwandlers in den Blöcken. Anweisungen zur
Doppeldurchgang- oder Einzeldurchgang-Methode sind im entsprechenden
Abschnitt zu finden.

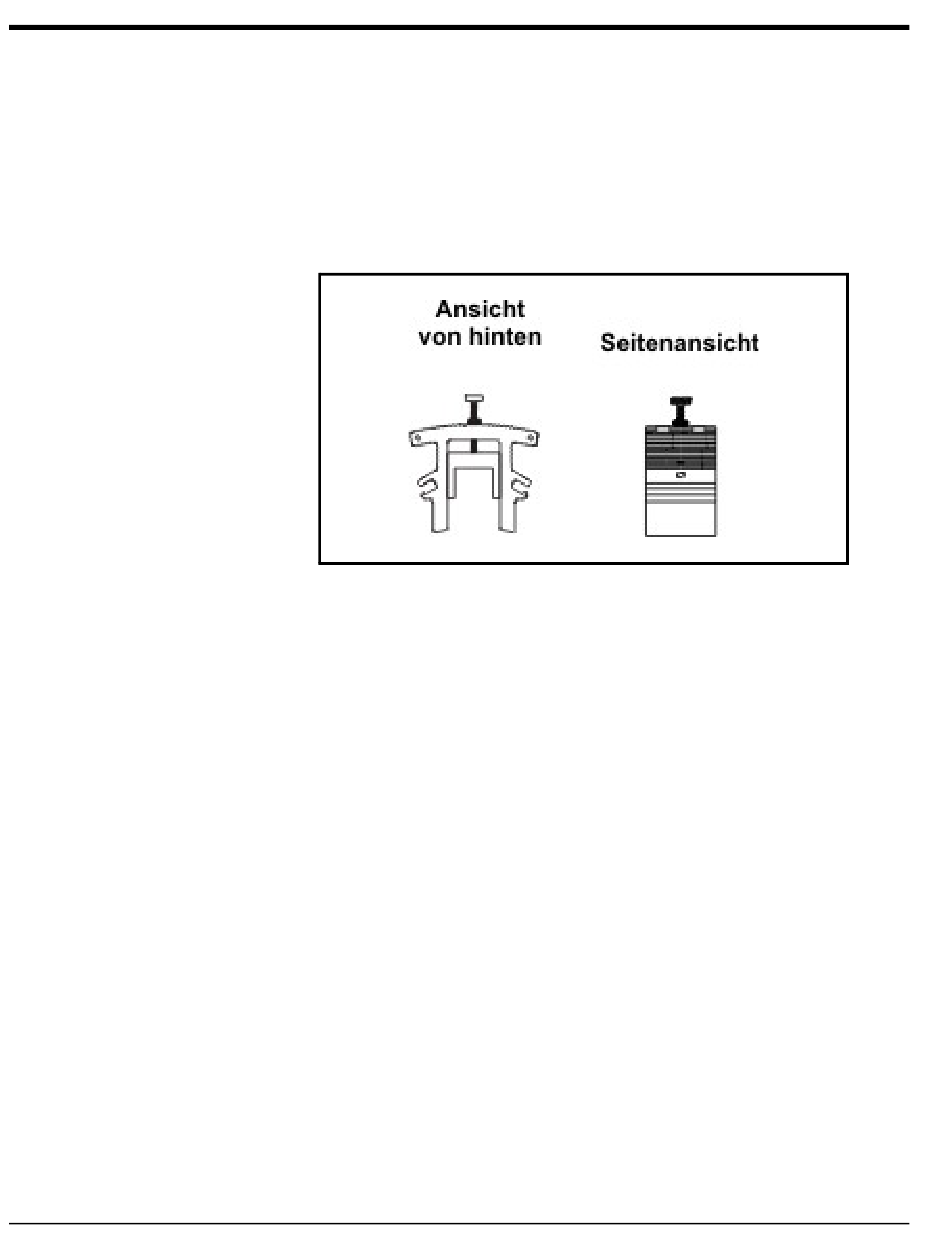

Abbildung 8: Allgemeinanklemmvorrichtungsblock
Die Anweisungen in diesem Abschnitt können auch für eine
Hinweis:
Mehrfachdurchgang-Methode benutzt werden. Es muss jedoch immer
eine GERADE Anzahl von Durchgängen gegeben sein. Einzelheiten im Werk
nachfragen.
Die Verwendung der Doppeldurchgang-Methode bietet drei Vorteile:
•
Die Genauigkeit wird verbessert, da das Signal länger in Kontakt mit der
Flüssigkeit ist als bei der Einzeldurchgang-Methode.
•
Diese Konfiguration kann die Auswirkungen eines nicht vollständig entwickelten
Strömungsprofils abschwächen.
•
Falls ausreichend Rohrlänge vorhanden ist, ist die Doppeldurchgang-Methode
einfacher zu installieren.
Außerdem wird eine Wasserwaage und ein Filzstift oder Kreide benötigt, um die
Messwandlerpositionen auf der Rohrleitung zu bestimmen und anzuzeichnen. Zum
Einbau einer Doppeldurchgang-GCF müssen folgende Schritte ausgeführt werden:
1.
Die Messwandlerabstände bestimmen, wie in der
Durchflussmessers beschrieben.
2.
Die für die Anbringung ausgewählten Stellen müssen auf einem geraden
Rohrabschnitt liegen; dazu müssen vor der Messstelle mindestens 10
Rohrdurchmesser und nach der Messstelle mindestens 5 Rohrdurchmesser
ungestörte Strömung vorhanden sein.
3.
Das Rohr an der Stelle vorbereiten, an der die Anklemmvorrichtung angebracht
werden soll. Die Anbringungsstelle muss sauber und frei von losem Material sein.
Abschleifen ist gewöhnlich nicht erforderlich. Wenn jedoch Erhebungen auf dem
Rohr vorhanden sind, müssen diese abgeschliffen werden. Beim Abschleifen
darauf achten, dass die ursprüngliche Rohrkrümmung erhalten bleibt.
(GCF) fungiert als permanenter
Bedienungsanleitung
des
Modell C-RS - Einbauanleitung
