Modell C-RS - Einbauanleitung
Doppeldurchgang-Methode
•
gleichen Seite der Rohrleitung montiert. Das Ultraschallsignal wird von einem
Messwandler zum anderen gesendet, indem es an der gegenüberliegenden
Rohrleitungswand reflektiert wird.
Einzeldurchgang-Methode
•
gegenüberliegend angebracht. Das Ultraschallsignal wird durch die Rohrleitung
direkt von einem Messwandler zum anderen gesendet.
Wenn der Rohrleitungsdurchmesser 10 bis 50 cm (4 bis 20 Zoll) beträgt, sollte immer
erst die Doppeldurchgang-Methode versucht werden, da die Anbringung einfacher
ist und genauere Messergebnisse erhalten werden. Die Einzeldurchgang-Methode ist
in folgenden Situationen zu bevorzugen:
•
Rohrleitungsdurchmesser ist größer als 50 cm (20 Zoll)
•
Die Innenflächen der Rohrleitungen sind mangelhaft
•
Anwendungen mit einer stark schalldämpfenden Flüssigkeit
Bei allen Installationen kann es von Vorteil sein, beide Methoden
Hinweis:
auszuprobieren und festzustellen, welche Methode die genaueren
Ergebnisse erzielt.
Mit dem entsprechenden Abschnitt fortfahren, um die Anklemmvorrichtung und die
Messwandler anzubringen.

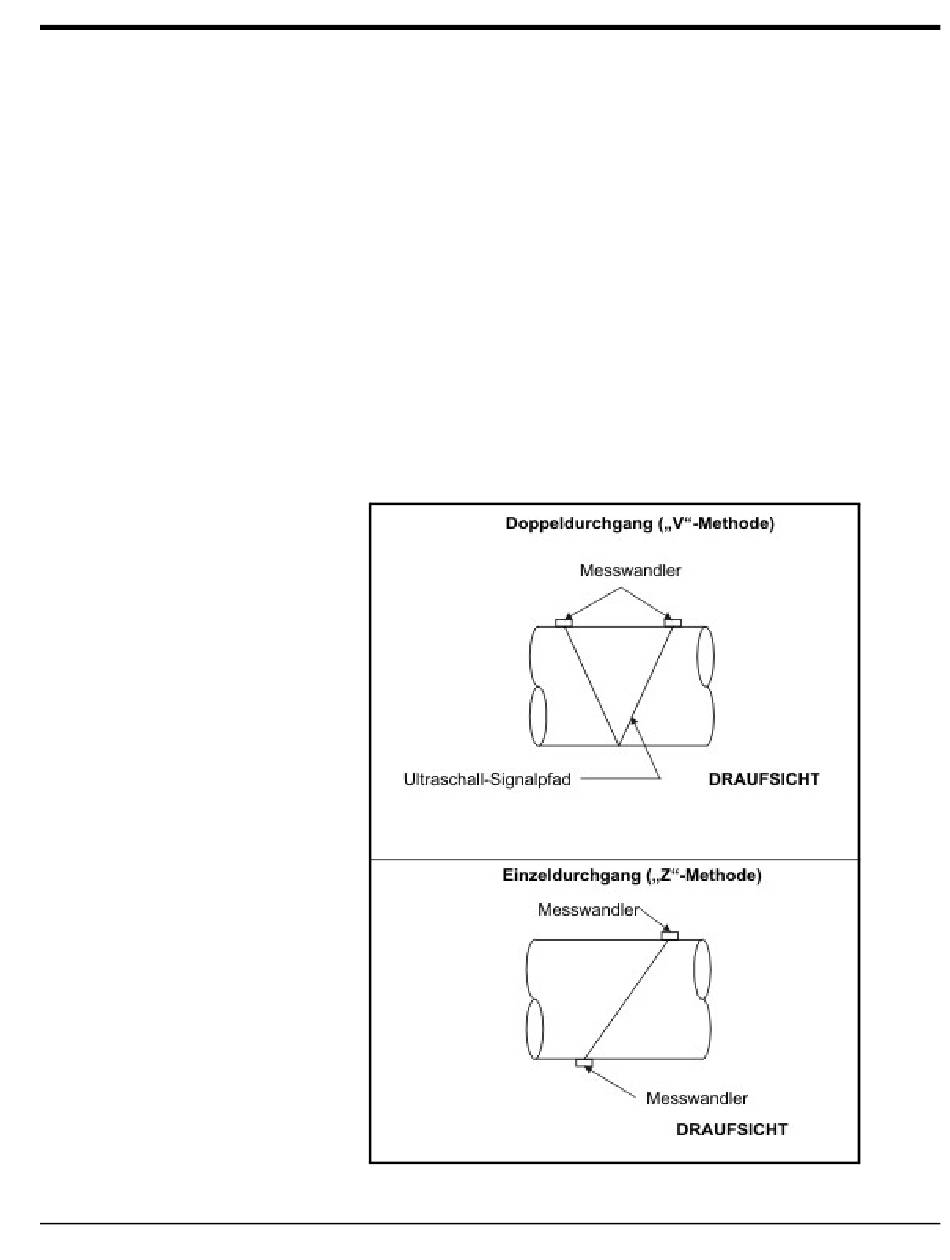

Abbildung 3: Doppel- und Einzeldurchgangsinstallationen
(„V"-Methode) – Die Messwandler sind auf der
(„Z"-Methode) – Die Messwandler sind diagonal
Januar 2022
5
