6.2.
Einzeldurchgang-Met
hode – GCF
Modell C-RS - Einbauanleitung
Abbildung 9 unten zeigt eine Doppeldurchgang-Installation ohne Messwandler.

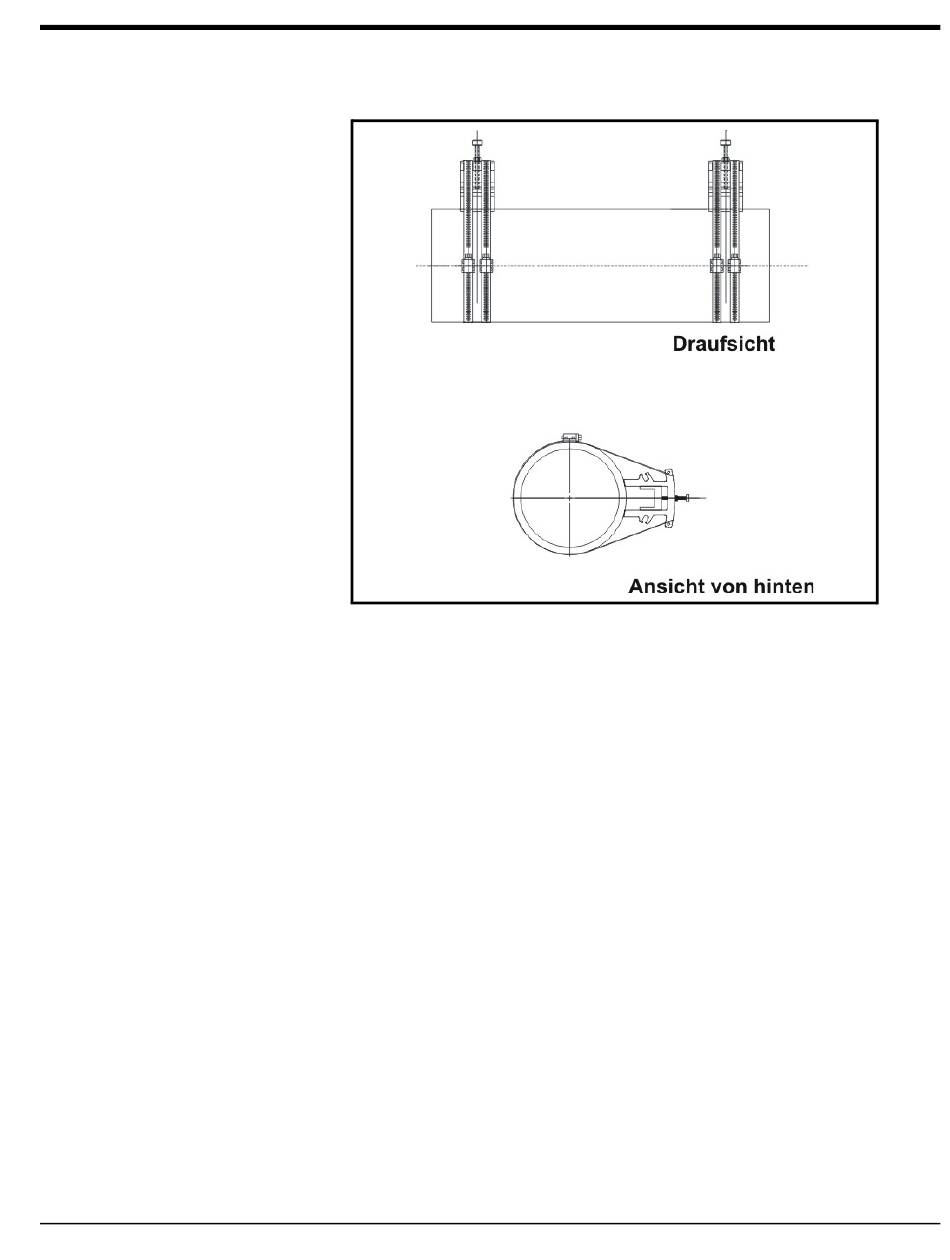

Abbildung 9: GCF-Doppeldurchganginstallation ohne Messwandler
Die Anweisungen in diesem Abschnitt können auch für eine
Hinweis:
Mehrfachdurchgang-Methode benutzt werden. Es muss jedoch immer
eine UNGERADE Anzahl von Durchgängen gegeben sein. Einzelheiten im
Werk nachfragen.
Außerdem wird eine Wasserwaage und ein Filzstift oder Kreide benötigt, um die
Messwandlerpositionen auf der Rohrleitung zu bestimmen und anzuzeichnen. Zum
Einbau einer Einzeldurchgang-GCF müssen folgende Schritte ausgeführt werden:
1.
Die Messwandlerabstände bestimmen, wie in der
Durchflussmessers beschrieben.
2.
Die für die Anbringung ausgewählten Stellen müssen auf einem geraden
Rohrabschnitt liegen; dazu müssen vor der Messstelle mindestens 10
Rohrdurchmesser und nach der Messstelle mindestens 5 Rohrdurchmesser
ungestörte Strömung vorhanden sein.
3.
Das Rohr an der Stelle vorbereiten, an der die Anklemmvorrichtung angebracht
werden soll. Die Anbringungsstelle muss sauber und frei von losem Material sein.
Abschleifen ist gewöhnlich nicht erforderlich. Wenn jedoch Erhebungen auf dem
Rohr vorhanden sind, müssen diese abgeschliffen werden. Beim Abschleifen
darauf achten, dass die ursprüngliche Rohrkrümmung erhalten bleibt.
4.
Den Scheitel des Rohrs ausfindig machen und mit einer Wasserwaage eine Linie
parallel zur Mittellinie der Rohrleitung ziehen.
Januar 2022
Bedienungsanleitung
des
21
