Januar 2022
5.5.
Befestigung der
Messwandler in
der UCF
14

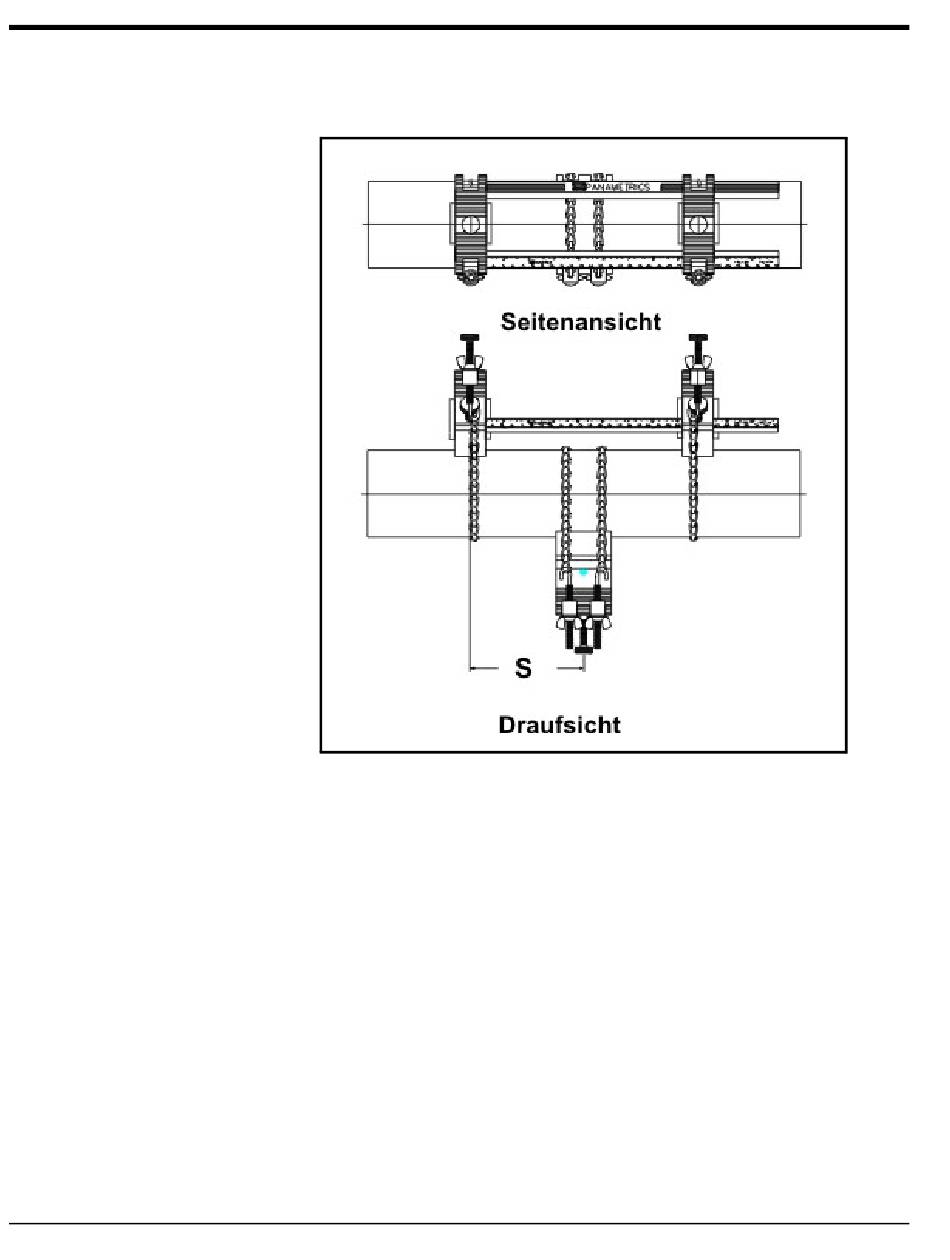

Abbildung 6 unten zeigt eine fertig gestellte Einzeldurchgang-Installation ohne
Messwandler.
Abbildung 6: Einzeldurchgang-Anklemmvorrichtung ohne Messwandler
WICHTIG:
Zur Beibehaltung des ATEX-Zertifikats muss die
Messwandler-Stirnfläche vor Stoßbeanspruchungen geschützt sein. Der
Schutz wird durch den korrekten Einbau des Messwandlers in die
Anklemmvorrichtung erzeugt. Beim Einbau muss darauf geachtet
werden, dass der Schutz erzeugt wird.
Der letzte Schritt bei der Anbringung ist die Befestigung der Messwandler an der
Anklemmvorrichtung. Zum Befestigen der Messwandler in der UCF folgende Schritte
durchführen:
1.
Gewindesicherungsmittel auf die Gewindegänge des Messwandlers auftragen.
Bei Installationen in den USA ist kein Dichtmittel erforderlich; in Ländern der EU
muss Dichtmittel benutzt werden.
2.
Vor Anbringung der Messwandler in der UCF die Verteilerdose auf auf das
BNC-Steckverbinderende des Messwandlers aufschrauben. Sicherstellen, dass
mindestens fünf Gewindegänge eingreifen. Darauf achten, dass der Deckel der
Verteilerdose zugänglich ist, damit die elektrischen Anschlüsse nach Einbau des
Messwandlers hergestellt werden können.
Modell C-RS - Einbauanleitung
