5.
Einen der Messwandler mit der Druckschraube auf dem Block in der
Einbaustellung befestigen. Die Druckschraube muss in das Grübchen im
Messwandlergehäuse passen. Die Schraube von Hand so weit anziehen, dass
der Messwandler in der Einbaustellung gehalten wird. Die Schraube nicht zu fest
anziehen, da die Anklemmvorrichtung sonst von der Rohrleitung abgehoben
werden könnte.
6.

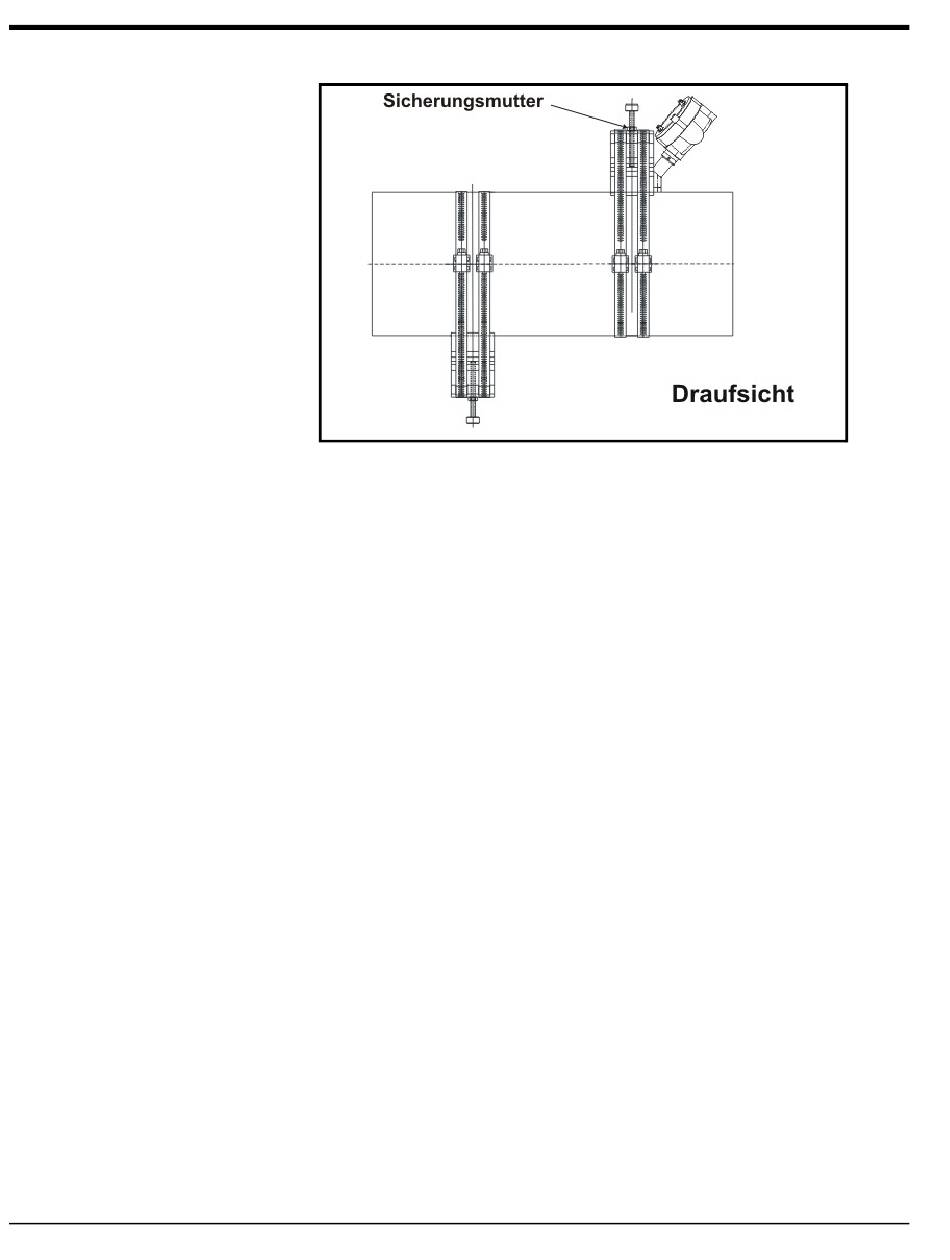

Die Sicherungsmutter auf der Druckschraube festziehen (siehe Abbildung 4 auf
Seite 7).
WICHTIG:
Bei Einsatz der GCF auf einem Rohr, das mechanischen Vibrationen
ausgesetzt ist, muss die Druckschraube mit der Sicherungsmutter am
Messwandler gesichert werden. Zusätzliche Beständigkeit gegen
Vibrationen kann durch ein Gewindesicherungsmittel oder eine
Edelstahl-Unterlegscheibe und Sicherungsscheibe erzielt werden. Diese
Teile können von Panametrics im Rahmen einer
„Sonderanklemmvorrichtung" mit Gewindesicherungsittel oder
Unterlegscheiben bestellt werden.
Typische fertig gestellte GCF-Installationen sind in Abbildung 11 auf der nächsten
Seite dargestellt.
Wenn die Messwandler korrekt in der
Hinweis:
Messwandlerkabel von einander weg, wie unten dargestellt.
montiert wurden, zeigen die zwei
GCF
Modell C-RS - Einbauanleitung
