5.4.
Einzeldurchgang-Met
hode – UCF
Modell C-RS - Einbauanleitung
7.
Die Kette mit den Schraubenhaken auf den Blöcken die Kette spannen, bis die
Anklemmvorrichtung sicher an der Seite der Rohrleitung befestigt ist.
Sicherstellen, dass die Ketten im rechten Winkel zur Anklemmvorrichtung
Hinweis:
verlaufen und nicht verdreht sind. Falls die Ketten geneigt sind, kann sich
die Anklemmvorrichtung verschieben und das könnte den endgültigen
Messwandlerabstand verändern.
Abbildung 5 unten zeigt eine fertig gestellte Doppeldurchgang-Installation ohne
Messwandler.

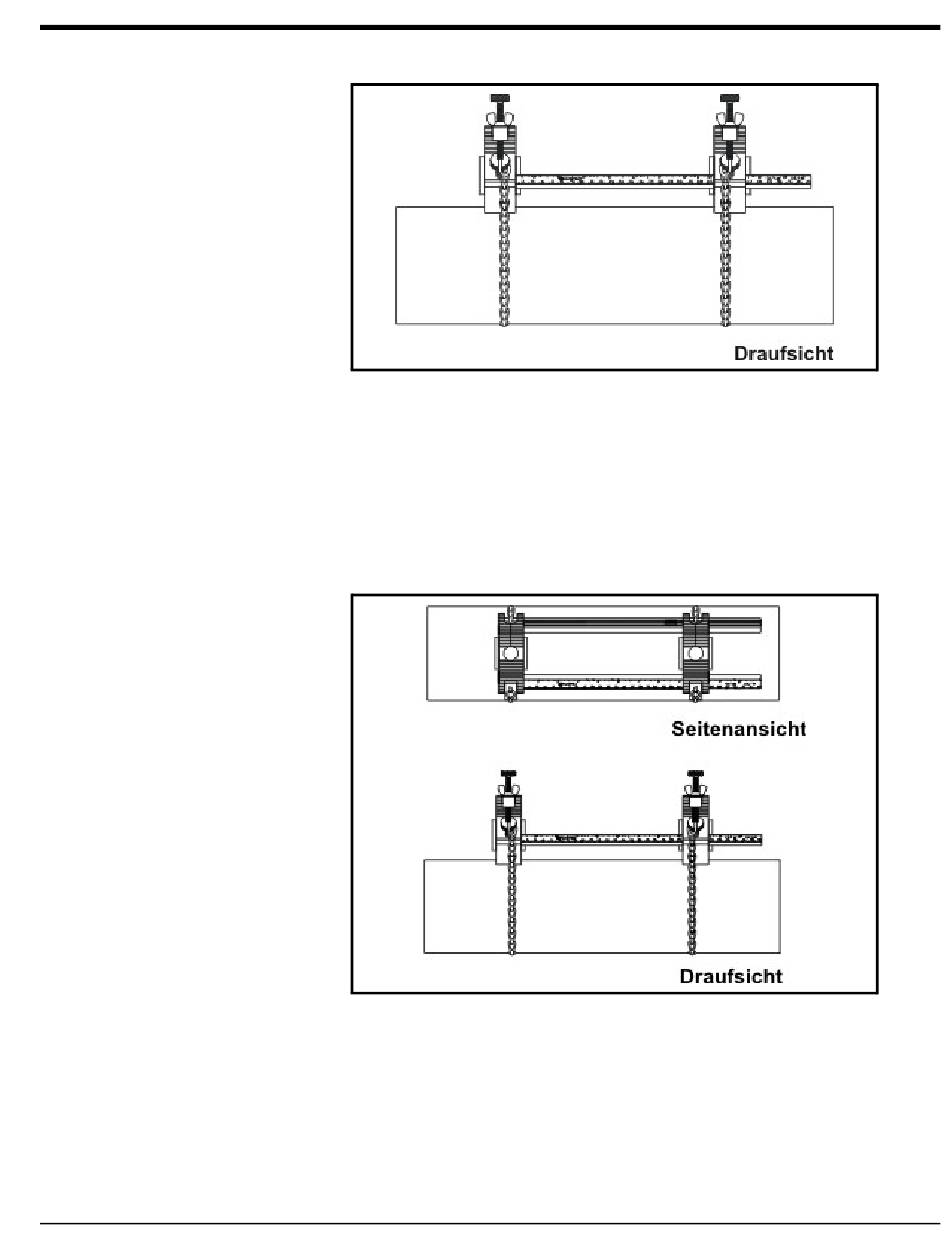

Abbildung 5: Doppeldurchgang-Anklemmvorrichtung ohne Messwandler
Die Anweisungen in diesem Abschnitt können auch für eine
Hinweis:
Mehrfachdurchgang-Methode benutzt werden. Es muss jedoch immer
eine UNGERADE Anzahl von Durchgängen gegeben sein. Einzelheiten im
Werk nachfragen.
Für eine Einzeldurchgang-Installation werden die zwei kurzen
Hinweis:
Blockbaugruppen und der lange Block benötigt. Außerdem wird ein Filzstift
oder Kreide benötigt, um die Messwandlerpositionen auf der Rohrleitung
anzuzeichnen.
