Januar 2022
4.2.
Vorbereitung der
Rohrleitung
4.3.
Bestimmung des
Messwandlerabst
ands
4.4.
Bestimmung der
Anzahl von
Durchgängen
4

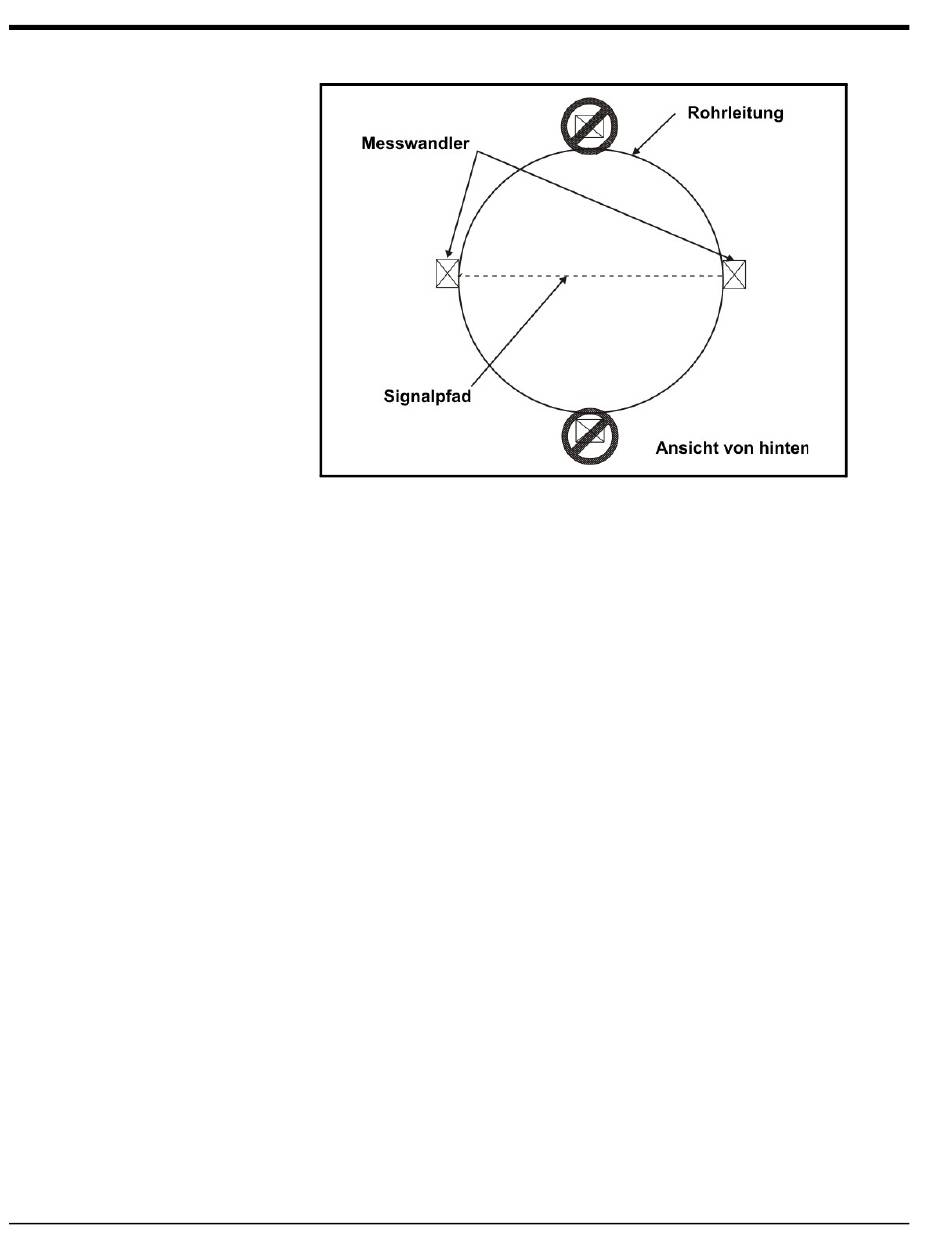

Abbildung 2: Platzierung der Messwandler
Zur Vorbereitung der Rohrleitung für den Einbau der Messwandler folgende Schritte
durchführen:
1.
Rost und Lack von einer 5 cm breiten und 10 cm langen (2 x 4 Zoll) Fläche auf
einer Seite der Rohrleitung entfernen.
2.
Den gereinigten Bereich polieren und darauf achten, dass die ursprüngliche
Krümmung der Rohrleitung erhalten bleibt.
3.
Mit einem Ultraschall-Dickenmesser die Rohrleitungsdicke an mindestens sechs
Stellen im gereinigten Bereich messen. An jeder Stelle mindestens drei
Messungen durchführen, um Genauigkeit zu gewährleisten. Die
Dickenmesswerte dürfen an jeder Stelle um nicht mehr als 5% variieren. Falls an
jeder Stelle eine Variation von mehr als 5% auftritt, muss ein anderer Abschnitt
der Rohrleitung versucht werden. Überprüfen, ob die Wanddicke an beiden
Messwandler-Anbringungsorten weniger als 5% Variation hat.
4.
Den Außendurchmesser (AD) der Rohrleitung mit einem Maßband oder der
mitgelieferten Rohrleitungsfolie messen.
Vor Anbringen der Anklemmvorrichtung muss der berechnete Messwandlerabstand
vom Durchflussmesser erhalten werden. Zur Durchführung dieses Verfahrens muss
der Messwandlerabstand bekannt sein.
Um den Messwandlerabstand zu erhalten, müssen der gemessene
Außendurchmesser der Rohrleitung und die Wandstärke in das Menü
Parameters
(Rohrparameter) des
werden. Der Durchflussmesser berechnet nun den korrekten Messwandlerabstand
für die Installation. Genauere Einzelheiten sind in der
Durchflussmessers zu finden.
Der nächste Schritt bei der Installation besteht in der Bestimmung der Anzahl der
Durchgänge
benutzten
. Die Messwandler können anhand einer von zwei Methoden
montiert werden (siehe Abbildung 3 auf der nächsten Seite):
Die
Hinweis:
„Anzahl von Durchgängen"
Ultraschallsignal von einem Messwandler von einer Seite der Rohrleitung
durch die Flüssigkeit zur anderen gesendet wird, bevor es den zweiten
Messwandler erreicht.
User Program
(Benutzerprogramm) eingegeben
Bedienungsanleitung
bezieht sich darauf, wie oft das
Pipe
des
Modell C-RS - Einbauanleitung
