Modell C-RS - Einbauanleitung
2.
Die für die Anbringung ausgewählten Stellen müssen auf einem geraden
Rohrabschnitt liegen; dazu müssen vor der Messstelle mindestens 10
Rohrdurchmesser und nach der Messstelle mindestens 5 Rohrdurchmesser
ungestörte Strömung vorhanden sein.
3.
Das Rohr an der Stelle vorbereiten, an der die Anklemmvorrichtung angebracht
werden soll. Die Anbringungsstelle muss sauber und frei von losem Material sein.
Abschleifen ist gewöhnlich nicht erforderlich. Wenn jedoch Erhebungen auf dem
Rohr vorhanden sind, müssen diese abgeschliffen werden. Beim Abschleifen
darauf achten, dass die ursprüngliche Rohrkrümmung erhalten bleibt.
4.

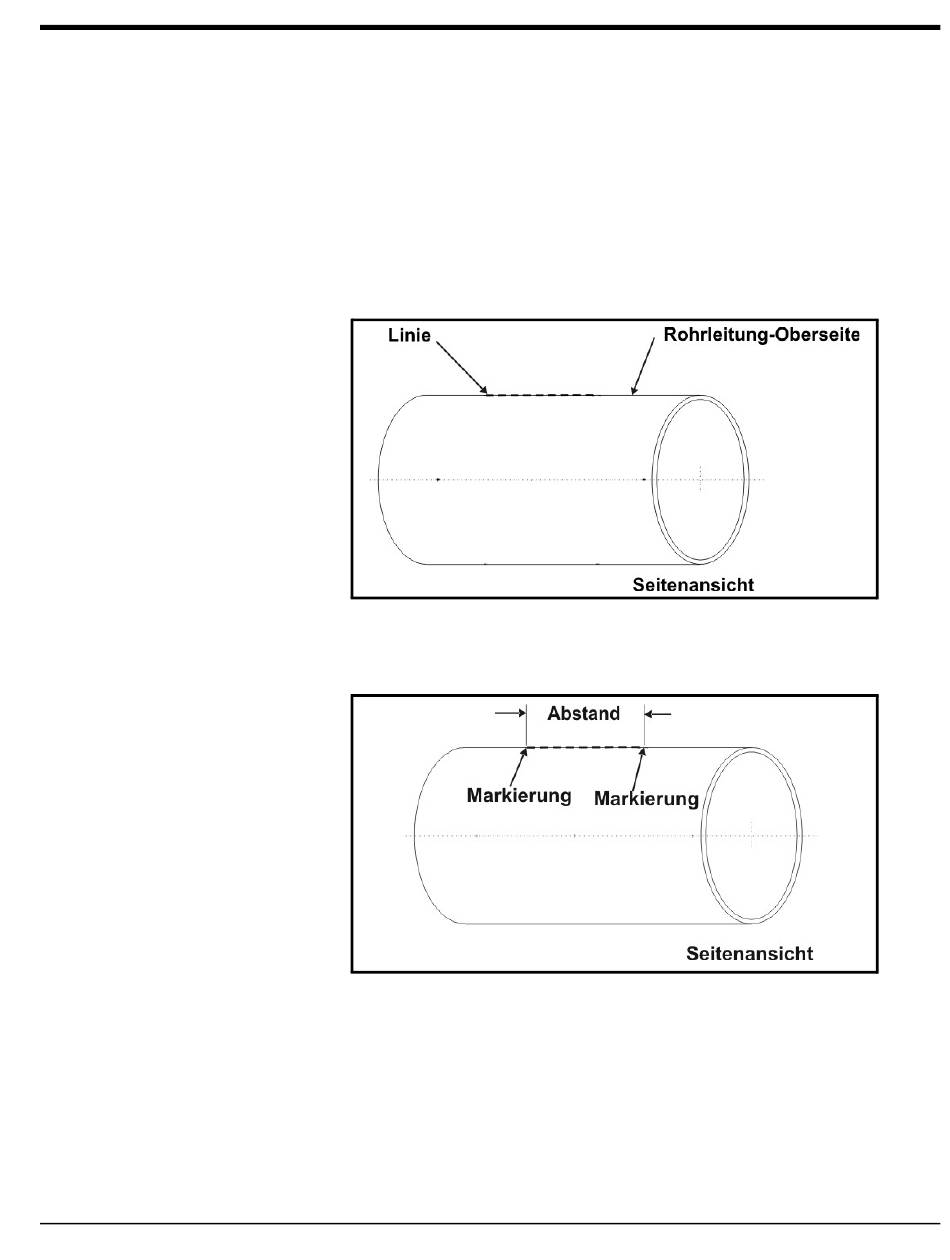

Den Scheitel des Rohrs ausfindig machen und mit einer Wasserwaage eine Linie
parallel zur Mittellinie der Rohrleitung ziehen.
5.
An der Rohroberseite zwei Markierungen auf der Linie eintragen. Der Abstand
zwischen diesen beiden Markierungen muss der berechnete
Messwandlerabstand S sein.
6.
Von einer der Markierungen aus entlang des Rohrumfangs einen Abstand
messen, der ¼ des Rohrumfangs beträgt. An dieser Stelle ein Kreuz anzeichnen.
Januar 2022
31
