3. Aufbau, Anschlüsse & LED's

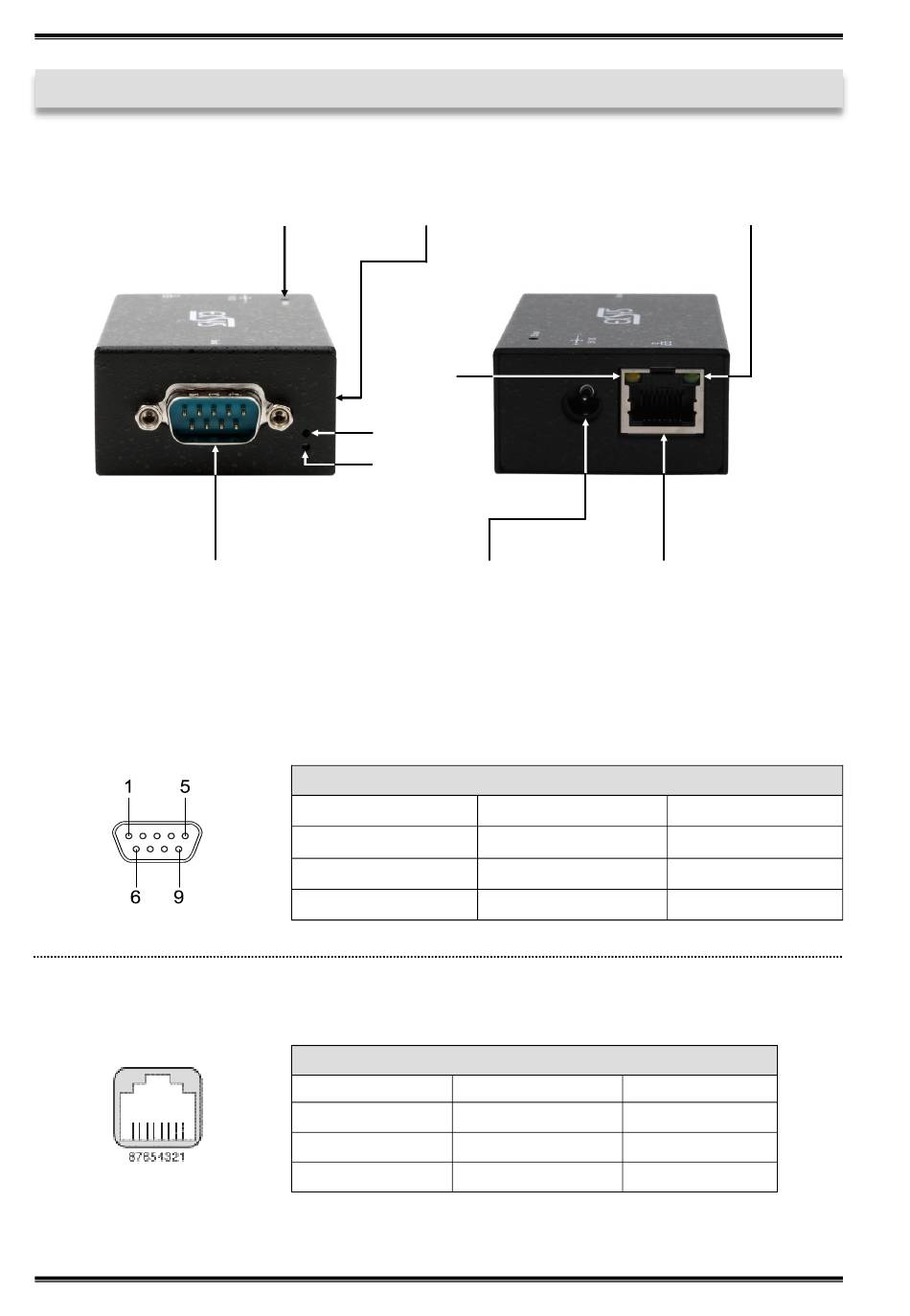

3.1 Aufbau

1x Seriell 9 Pin D-SUB Stecker
3.2 Anschlüsse & LED's
DB 9M:
RJ45 Anschluss:
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
Reset Schalter
Status LED
PoE LED
TXD LED
RXD LED
5V DC Anschluss für
beiliegendes Netzteil
Seriell 9 Pin D-SUB Stecker
Pin Signal
1 DCD
2 RXD
3 TXD
RJ45 Anschluss
Pin Signal
1 BI_DA+
2 BI_DA-
3 BI_DB+
RJ45 Anschluss
Pin Signal
4 DTR
5 GROUND
6 DSR
Pin Signal
4 BI_DC+
5 BI_DC-
6 BI_DB-
4
EX-6111
Power/ACT LED
Pin Signal
7 RTS
8 CTS
9 (Power)
Pin Signal
7 BI_DD+
8 BI_DD-
