EX-1170HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 A-Buchse:
USB 2.0 B-Buchse:

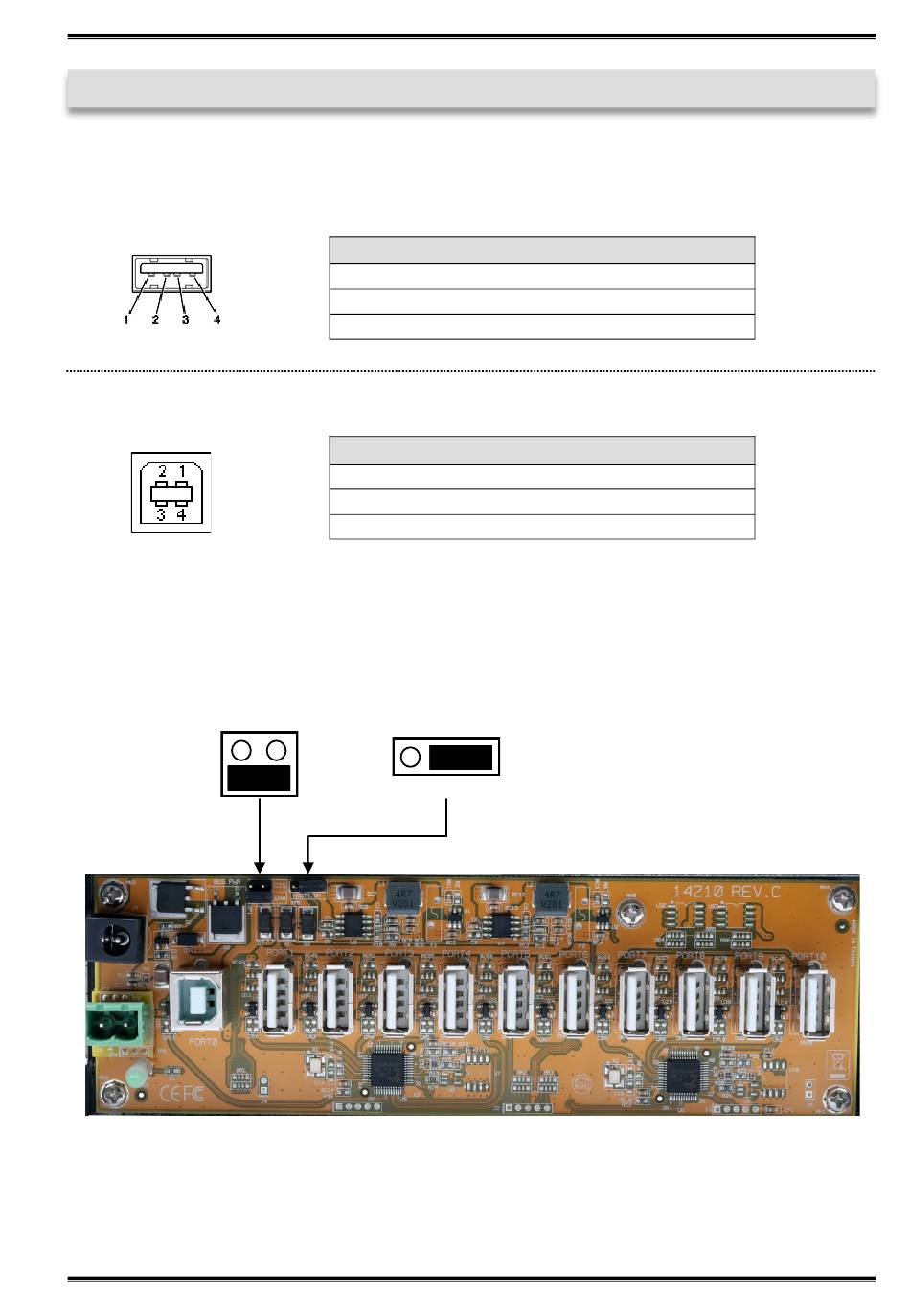

3.3 Jumper Einstellungen
Über die beiden internen Jumper Bus Power (JP1) und Host Control (JP2) kann die
Stromausgabe an den Downstream Ports nach Wunsch konfiguriert werden.
JP1
Die möglichen Einstellungen und deren Auswirkungen können der nachfolgenden Tabelle
entnommen werden.
© Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 A-Buchse
Pin
Signal
1
VCC
2
DATA-
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
JP2
DIS
ENA
HOST
ON
5
Pin
Signal
3
DATA+
4
GND
Pin
Signal
3
DATA+
4
GND
