3. Aufbau & Anschlüsse

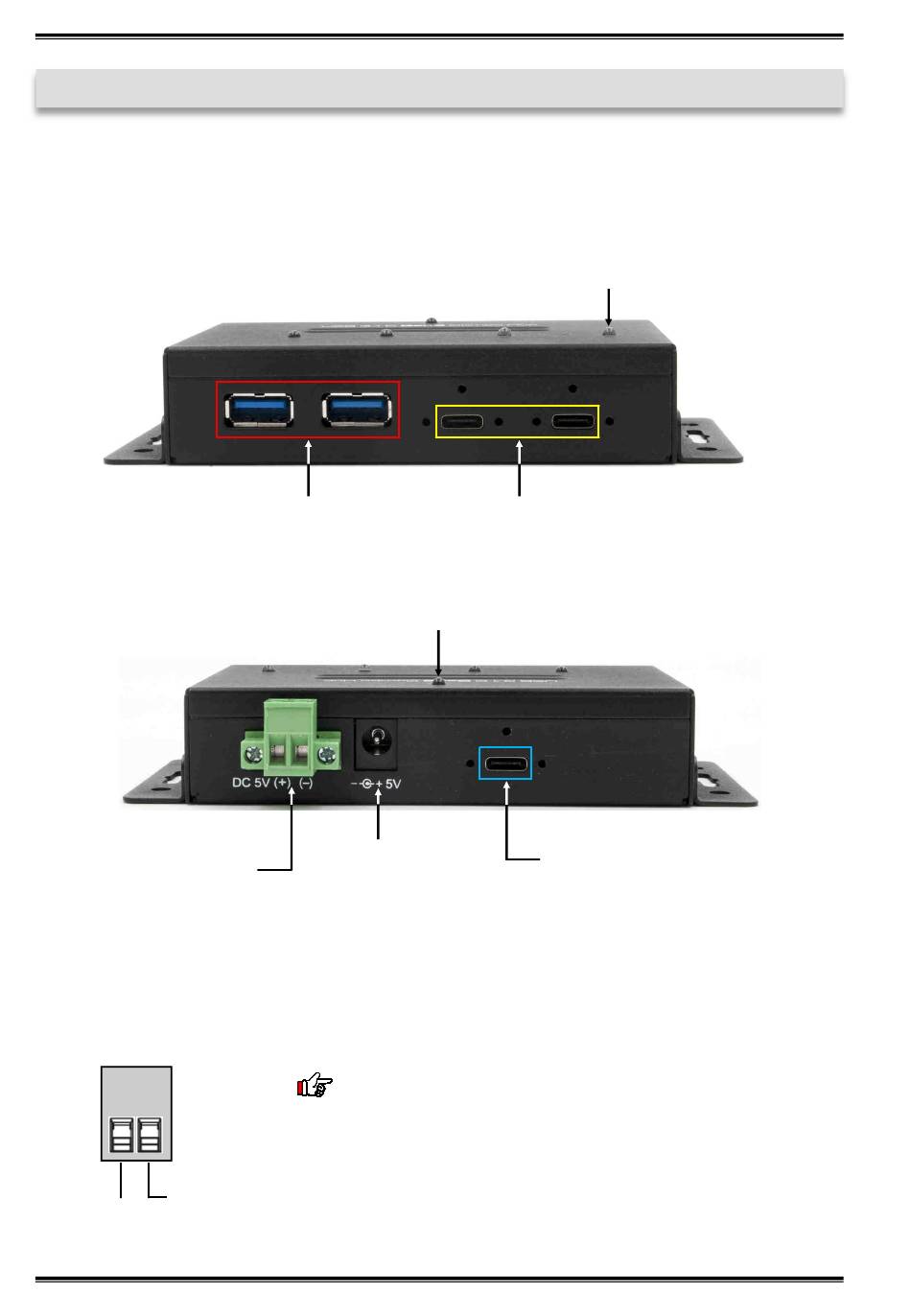

3.1 Aufbau

Vorderseite:
Rückseite:
5V T-Block
für optionales
externes Netzteil
3.2 Anschlüsse
+5V T-Block:
GND (Ground)
+5V
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
2x USB 3.1 (Gen2)
Downstream A-Buchse
Betriebs LED
5V Buchse für
im Lieferumfang
enthaltenem Netzteil
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
Status LED
für jeden Port
2x USB 3.1 (Gen2)
Downstream C-Buchse
1x USB 3.1 (Gen2)
Upstream C-Buchse
4
EX-1240HMVS
