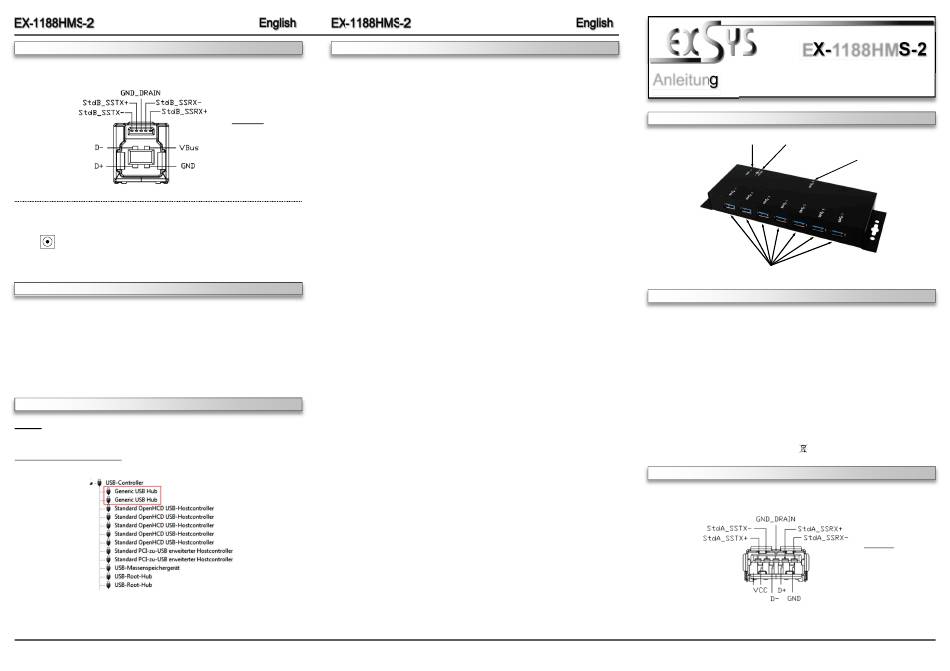

Exsys EX-1188HMS-2 Anleitung

CONNECTORS
USB 3.1 (Gen1) B-Port:
12 Volt Connector:
ATTENTION!!!
Use only with power supply which is included in delivery!
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1188HMS-2. Please refer your computer's reference manual whenever in
doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the power supply to the 12V DC Connector at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry:
If you see this or a similar information the device is installed correctly.
5
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
Attention!
Never plug in with
force or in wrong
direction.
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

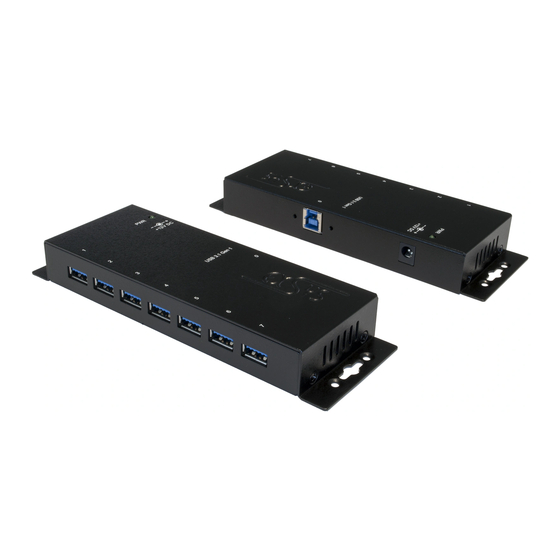

Der EX-1188HMS-2 ist ein USB 3.1 (Gen1) HUB für bis zu 7 Endgeräte. Die EX-1188HMS-2 ist
mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt
alle USB Anschlüsse von 1.1 bis 3.1. Durch die externe Stromversorgung per Netzteil können
an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.1 (Gen1) Bus unter-
stützt optimal die Leistung des schnellen Genesys Chipsatz. Die EX-1188HMS-2 gewährleistet
so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde!
Zusätzlich unterstützt er den self powered und bus powered Modus. Die EX-1188HMS-2 ist
zusätzlich mit einem USB Power Überspannungsschutz ausgestattet. Es ist nicht möglich die
I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS)
bzw. vom Betriebssystem automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.1 (Gen1) A-Buchse:
6
EX-1188HMS-2
Anleitung
Vers. 1.0 / 02.03.17
Betriebs LED 12V Buchse für externes Netzteil
USB 1-7: 7 x externe USB 3.1 (Gen1) A-Buchse für Endgeräte
USB 2.0, 3.0 & 3.1
Alle Betriebssysteme
7x USB 3.1 (Gen1) A-Buchse, 1x USB 3.1 (Gen1) B-Buchse,
1x 12V Buchse
EX-1188HMS-2, Anleitung, USB 3.1 (Gen1) Kabel, Netzteil
CE / FCC / RoHS / WEEE DE97424562 / WHQL
1
USB B-Buchse
PC-Anschluss
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
