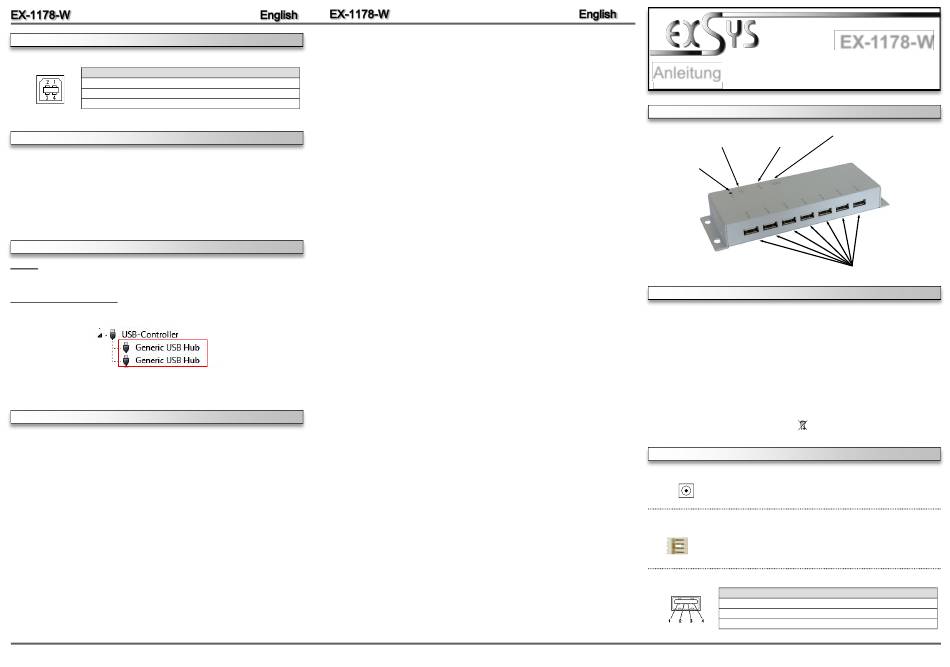

CONNECTORS
USB B-Port:
USB 2.0 B-Port
Pin Signal
1 VCC
2 DATA-
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1178-W. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the included power supply into the 5Volt connector at the Hub. If you want to
supply the EX-1178-W via the 4 pin connector with power, then now connect the 4 pin
plug of the PC power supply to the 4 pin connector on the EX-1178-W.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5
All manuals and user guides at all-guides.com
Pin Signal
3 DATA+
4 GND
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1178-W ist ein USB 2.0 Metall HUB für bis zu 7 Endgeräte. Er ist mit 7 Ports für Endgeräte
und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1
bis 2.0. Durch die Stromversorgung über das im Lieferumfang enthaltenem Netzteil oder dem PC-
Netzteil werden an jedem Port die vollen 500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus
unterstützt optimal die Leistung des schnellen Renesas Chipsatz. Die EX-1178-W gewährleistet so
eine sichere Datenübertragung und exzellente Performance von bis zu 480Mbit/s. Er unterstützt
den Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebs-
systems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
5 Volt Buchse:
4 Pin Anschluss:
USB 1-7:
6
Anleitung
Vers. 1.0 / 01.04.16
5V Buchse für USB B-Buchse
externes Netzteil PC-Anschluss
Betriebs LED
USB 1-7: 7 x externe USB 2.0 A-Buchse für Endgeräte
USB 1.1 & 2.0
Alle Betriebssysteme
7x USB A-Buchse, 1x USB B-Buchse, 1x 5V Buchse, 1x 4 Pin Stecker
EX-1178-W, Anleitung, USB Kabel, Netzteil
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
1 +5V
Bitte auf die richtige Polarität achten!
2 GND
3 GND Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
4 +12V
USB 2.0 A-Buchse
Pin Signal
1 VCC
2 DATA-
1
EX-1178-W
4 Pin Stromanschluss
Pin Signal
3 DATA+
4 GND
