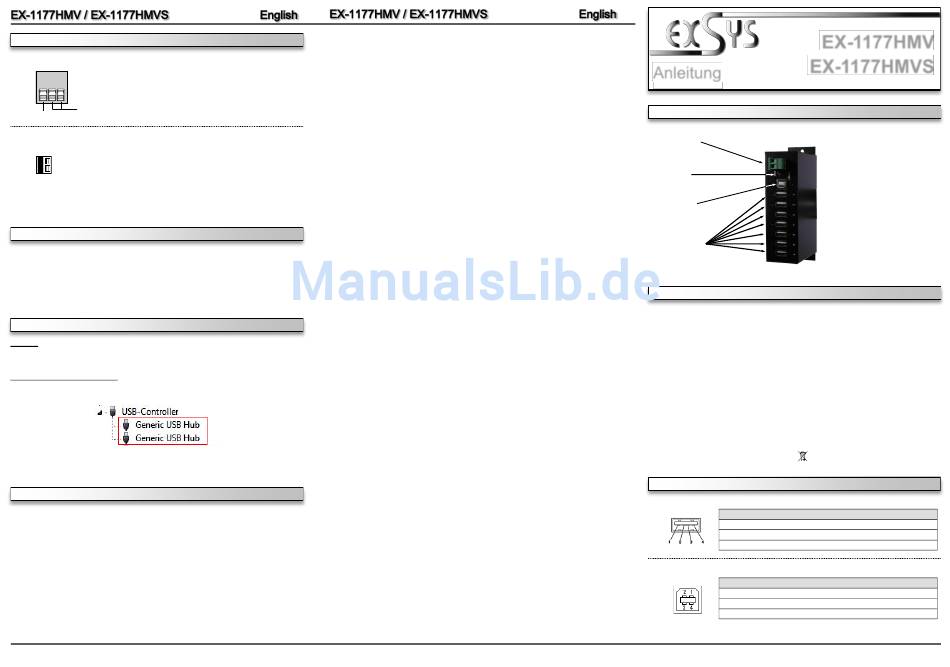

Exsys EX-1177HMV Anleitung

JUMPER SETTING & CONNECTORS
+7V ~ 24V Terminal Block:
Please make sure that JP1 is placed on T!
(Factory Setting)
Please observe the correct polarity!
Attention! Never connect the power supply with
the Terminal Block while the power is on!
GND (Ground)
+7V ~ 24V
JP1:
T U
T = Power via Terminal block Power Supply 7V - 24V (Default)
U = Power via USB Bus 5V
If you want to change the jumper and if you want to change the power mode to USB bus power,
please see to the attached fact sheet.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the optional power supply into the terminal block at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5

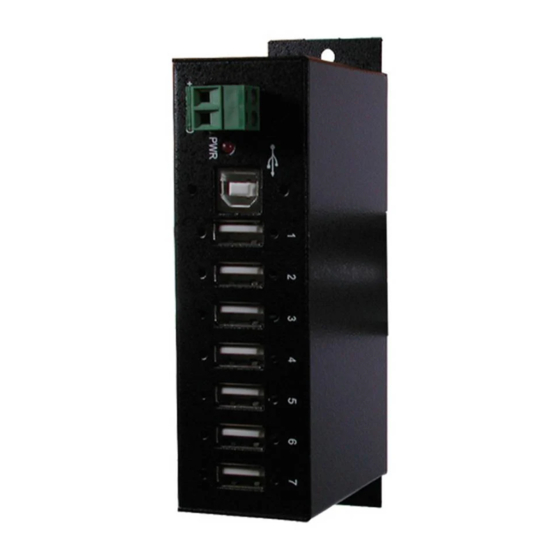

AUFBAU
7-24V T-Block
für optionales
externes Netzteil
Betriebs LED
USB B-Buchse
PC-Anschluss
(verschraubbar)
USB 1-7:
7 x externe USB
2.0 A-Buchse für
Endgeräte
(verschraubbar)
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1177HMV / EX-1177HMV-S ist ein USB 2.0 Metall HUB für bis zu 7 Endgeräte. Er ist mit 7
Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB
Anschlüsse von 1.1 bis 2.0. Jeder Anschluss an der EX-1177HMV / EX-1177HMV-S ist zusätzlich
verschraubbar. Durch die Stromversorgung über den Terminal Block werden an jedem Port die
vollen 500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus unterstützt optimal die Leistung des
schnellen Terminus FE2.1 Chipsatz. Die EX-1177HMV / EX-1177HMV-S gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 480Mbit/s. Er unterstützt den
Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebs-
systems automatisch vorgenommen werden. Die EX-1177HMV / EX-1177HMV-S unterstützt die
Norm IP30. Im Lieferumfang ist das DIN-RAIL Kit für die Installation auf eine Trägerschiene enthal-
ten. Das DIN-RAIL Kit wird mit vier Schrauben auf der Rückseite festgeschraubt. Die EX-1177HMV
-S ist zusätzlich mit einem USB Power Überspannungsschutz ausgestattet.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
USB 1-7:
USB B-Buchse:
6
EX-1177HMV
EX-1177HMVS
Anleitung
Vers. 1.4 / 08.04.16
USB 1.1 & 2.0
Alle Betriebssysteme
7x USB A-Buchse, 1x USB B-Buchse, 1x Terminal Block 7V~24V
EX-1177HMV oder EX-1177HMVS, Anleitung, USB Kabel, DIN-RAIL Kit
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
USB 2.0 A-Buchse
Pin Signal
1 VCC
2 DATA-
USB 2.0 B-Buchse
Pin Signal
1 VCC
2 DATA-
1
Pin Signal
3 DATA+
4 GND
Pin Signal
3 DATA+
4 GND
