Kapitel 9 Verwendung von E/A-Modulen mit CompactLogix 5370 L3-Steuerungen
Elektronische Codierung
260
Die Funktion für die elektronische Codierung vergleicht vor Beginn der
Kommunikation automatisch das erwartete Modul, wie im
E/A-Konfigurationsbaum dargestellt, mit dem tatsächlich eingesetzten Modul.
Sie können mithilfe der elektronischen Codierung die Kommunikation zu
einem Modul verhindern, das nicht dem erwarteten Typ und der erwarteten
Version entspricht.
Für jedes Modul im E/A-Konfigurationsbaum bestimmt die vom Anwender
ausgewählte Codierungsoption, ob und wie die Überprüfung der elektronischen
Codierung erfolgt. Typischerweise stehen drei Codierungsoptionen zur
Verfügung:
• Exakte Übereinstimmung
• Übereinstimmende Codierung
• Codierung deaktivieren
Sie müssen beim Auswählen der einzelnen Codierungsoptionen die Vorteile
und Auswirkungen sorgfältig abwägen. Für einige Modultypen stehen weniger
Optionen zur Verfügung.
Die elektronische Codierung basiert auf einer Reihe von eindeutigen Attributen
für jede Produktversion. Wenn eine Logix5000-Steuerung beginnt, mit einem
Modul zu kommunizieren, werden diese Codierungsattribute berücksichtigt.
Tabelle 36 – Codierungsattribute
Attribut Beschreibung
Vendor Hersteller des Moduls, z. B. Rockwell Automation/Allen-Bradley.
Product Type Allgemeiner Typ des Moduls, z. B. Kommunikationsadapter, Frequenzumrichter oder digitale E/A.
Product Code Der spezifische Modultyp, im Allgemeinen durch seine Bestellnummer angegeben,
z. B. 1769-OB32.
Major Revision Eine Zahl, die die funktionalen Fähigkeiten und Datenaustauschformate des Moduls darstellt.
Typischerweise, wenn auch nicht immer, gilt, dass die höhere Hauptversion mindestens alle
Datenformate unterstützt, die von einer früheren, also niedrigeren Hauptversion derselben
Bestellnummer unterstützt werden (und möglicherweise werden zudem weitere Formate
unterstützt).
Minor Revision Eine Zahl, die die spezifische Firmwareversion eines Moduls angibt. Nebenversionen wirken sich
in der Regel nicht auf die Datenkompatibilität aus, können jedoch auf eine Leistungs- oder
Funktionsverbesserung hinweisen.
Sie finden die Informationen zur Version im Dialogfeld „Properties"
(Eigenschaften) des Moduls auf der Registerkarte „General" (Allgemeine Daten).

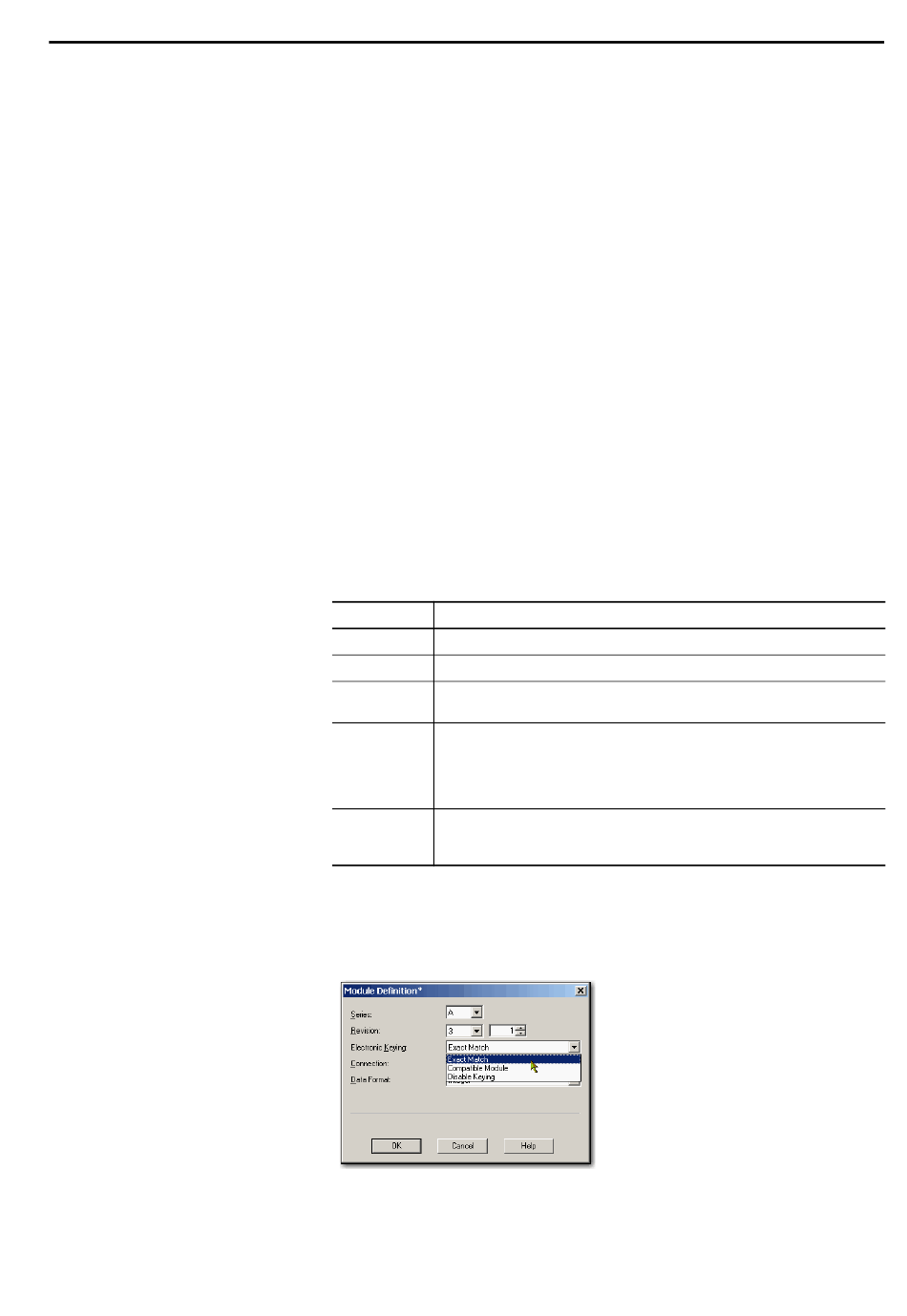

Abbildung 38 – Registerkarte „General" (Allgemeine Daten)
