Kapitel 6 Kommunikation über Netzwerke
WICHTIG: Berücksichtigen Sie beim Verwenden von Sockets mit
CompactLogix 5370-Steuerungen Folgendes:
• CompactLogix 5370-Steuerungen und andere Logix5000-Steuerungen
unterscheiden sich vor allem hinsichtlich des Kommunikationspfads.
CompactLogix 5370-Steuerungen erfordern kein separates EtherNet/IP-
Netzwerkkommunikationsmodul, z. B. ein 1756-EN2T-Modul. Im Falle der
CompactLogix 5370-Steuerungen wird der MSG-Befehl an die Steuerung
selbst über den Pfad „1,0" gesendet.
• Alle CompactLogix 5370-Steuerungen müssen nicht verbundene
MSG-Befehle für Socket-Server verwenden. Wenn Sie eine Nachricht für
eine CompactLogix 5370-Steuerung konfigurieren, vergewissern Sie sich,
dass das Kontrollkästchen „Connected" (Verbunden) im Dialogfeld
„Message Configuration" (Nachrichtenkonfiguration) nicht ausgewählt ist.
130
Nachrichtenbefehle zum Verwenden von Socket-Services
In diesem Abschnitt ist nur einer der Socket-Services beschrieben, die mit Ihrer
WICHTIG
CompactLogix 5370-Steuerung zur Verfügung stehen.
Weitere Informationen zu allen Socket-Services finden Sie in der Publikation
ENET-AT002, EtherNet/IP Socket Interface Application Technique.
Verwenden Sie im Programm der CompactLogix 5370-Steuerung einen
CIP-generischen MSG-Befehl, um Socket-Services anzufordern.

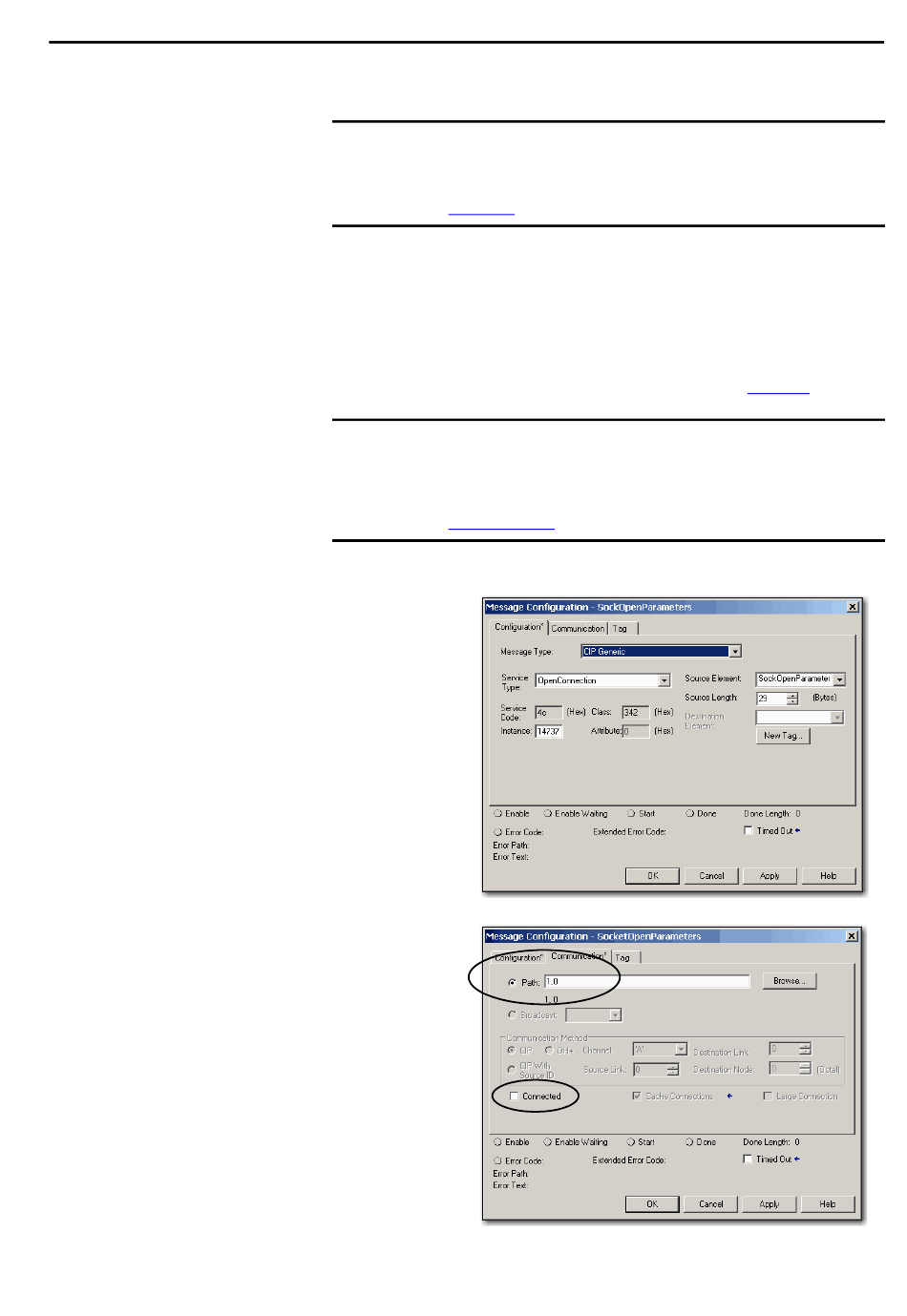

Die folgende Beispielgrafik zeigt die Registerkarten „Configuration"
(Konfiguration) und „Communication" (Kommunikation) für einen
MSG-Befehl, der den Servicetyp „OpenConnection" (Offene Verbindung)
verwendet. Die Parameterwerte für diesen MSG-Typ sind in
Bevor Sie den MSG-Befehl konfigurieren können, müssen Sie einen
WICHTIG
benutzerdefinierten Datentyp (UDT) definieren, der im Parameter „Source
Element" (Quellelement) zur Verfügung steht. Weitere Informationen zum
Erstellen eines benutzerdefinierten Datentyps finden Sie im Abschnitt
MSG-Quellelement.
Rockwell Automation-Publikation 1769-UM021D-DE-P – Dezember 2012
Tabelle 5 definiert.
