Kapitel 7 Verwendung von E/A-Modulen mit CompactLogix 5370 L1-Steuerungen
144

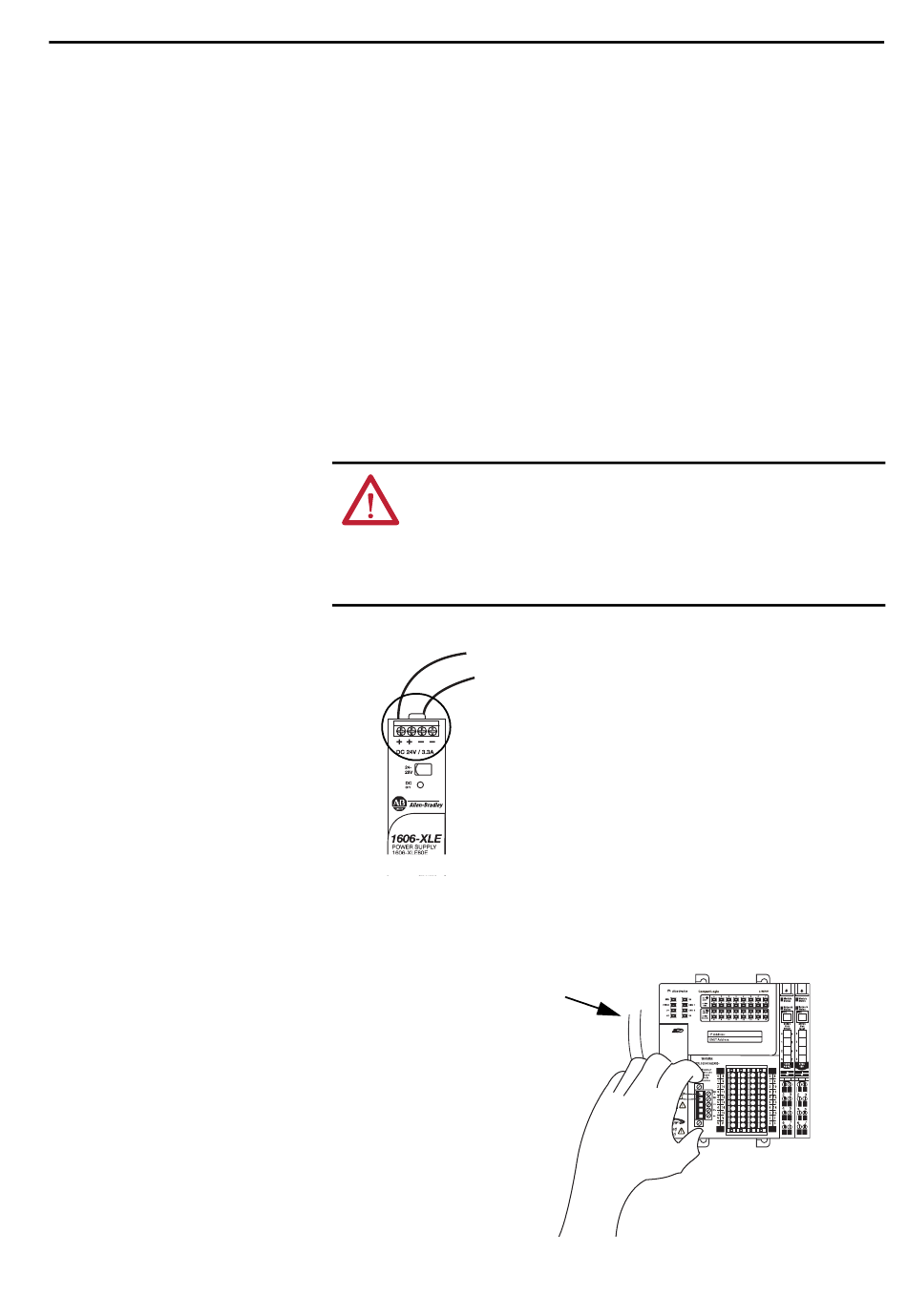

Gehen Sie zum Anschließen der CompactLogix 5370 L1-Steuerung an die
Stromversorgung wie folgt vor.
1. Vergewissern Sie sich, dass das separate, externe 24-V-DC-Netzteil,
das die CompactLogix 5370 L1-Steuerung mit Strom versorgt, nicht
eingeschaltet ist.
2. Vergewissern Sie sich, dass das externe 24-V-DC-Netzteil, das an den
FP-Klemmen (+ und –) angeschlossen wird, nicht eingeschaltet ist.
3. Montieren Sie das externe Netzteil, das mit den FP-Klemmen (+ und –)
verbunden wird, auf einer DIN-Schiene.
Das externe Netzteil kann auf einer separaten DIN-Schiene oder auf
derselben DIN-Schiene installiert werden wie die Steuerung.
4. Schließen Sie die Drähte an den entsprechenden Plus- und
Minusverbindungen am externen 24-V-DC-Netzteil an.
WARNUNG: Wenn Sie die Verdrahtung anschließen oder trennen, während die
feldseitige Spannungsversorgung eingeschaltet ist, kann ein elektrischer
Lichtbogen entstehen. In Gefahrenbereichen kann dadurch eine Explosion
hervorgerufen werden. Vergewissern Sie sich, dass die Stromversorgung
unterbrochen ist oder dass Sie nicht in einem explosionsgefährdeten Bereich
arbeiten, bevor Sie mit der Arbeit fortfahren.
5. Ziehen Sie den abnehmbaren Anschluss von der CompactLogix 5370 L1-
Steuerung ab.
Drähte, die zwischen dem externen
24-V-DC-Netzteil und den VDC-Klemmen
(+ und –) am abnehmbaren Anschluss
angeschlossen sind.
