Kapitel 7 Verwendung von E/A-Modulen mit CompactLogix 5370 L1-Steuerungen
152
Integrierte Ausgangspunkte
Die integrierten Ausgangspunkte an den CompactLogix 5370 L1-Steuerungen
unterstützen zweiadrige Systeme. Das integrierte Netzteil der Steuerung versorgt
die integrierten Ausgangspunkte über die POINTBus-Backplane mit Spannung.
In der folgenden Grafik finden Sie Beispiele für den Anschluss 2-adriger Systeme
an die integrierten Ausgangspunkte 0 bis 7. Dieselben Verdrahtungsanschlüsse
können mit den Ausgangspunkten 8 bis 15 verwendet werden.
Überschreiten Sie nicht den Nennwert für den Ausgangsstrom pro Punkt oder
WICHTIG
den Nennwert für den gesamten Ausgangsstrom des Moduls.

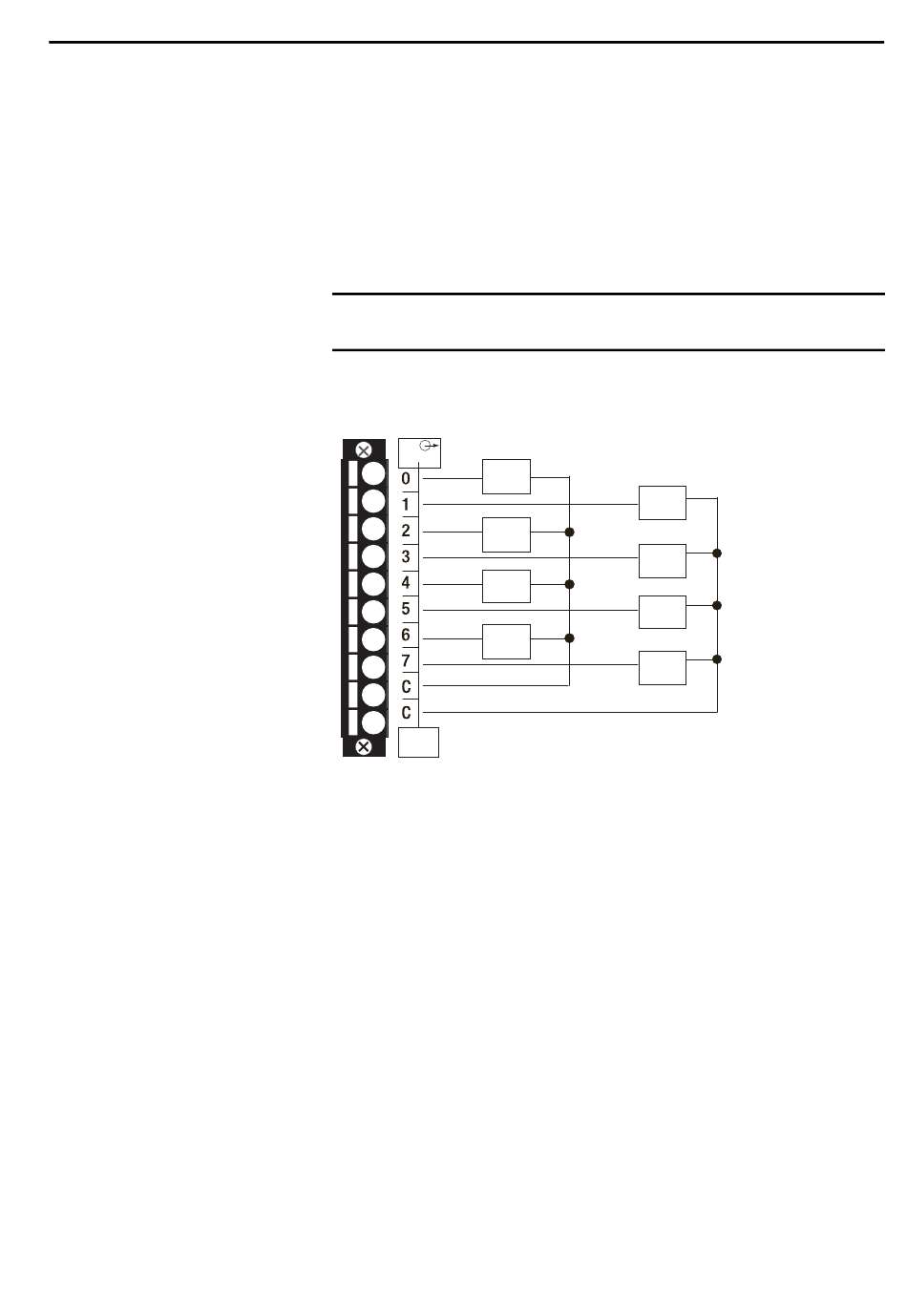

Abbildung 20 – Verdrahtungsplan für die integrierten Digitalausgangspunkte der
CompactLogix 5370 L1-Steuerungen
DC
OUTPUT
24 VDC
SOURCE
Rockwell Automation-Publikation 1769-UM021D-DE-P – Dezember 2012
Laden
Laden
Laden
Laden
Laden
Laden
Laden
Laden
