Über ein DeviceNet-Netzwerk verteilte E/A-Module
Sie können über ein DeviceNet-Netzwerk verteilte E/A-Module in Ihrem
CompactLogix 5370 L3-Steuerungssystem einsetzen. Bedenken Sie bei der
Verwendung von über ein DeviceNet-Netzwerk verteilten E/A-Modulen
Folgendes:
Verwenden Sie Folgendes, um über ein DeviceNet-Netzwerk verteilte
E/A-Module in Ihrem CompactLogix 5370 L3-Steuerungssystem einsetzen
zu können:
• Anwendung Logix Designer oder Software RSLogix 5000 – Weitere
Informationen hierzu finden Sie im Abschnitt
einem EtherNet/IP-Netzwerk verteilten E/A-Modulen auf Seite
• Software RSNetWorx for DeviceNet – Weitere Informationen finden Sie
im Abschnitt

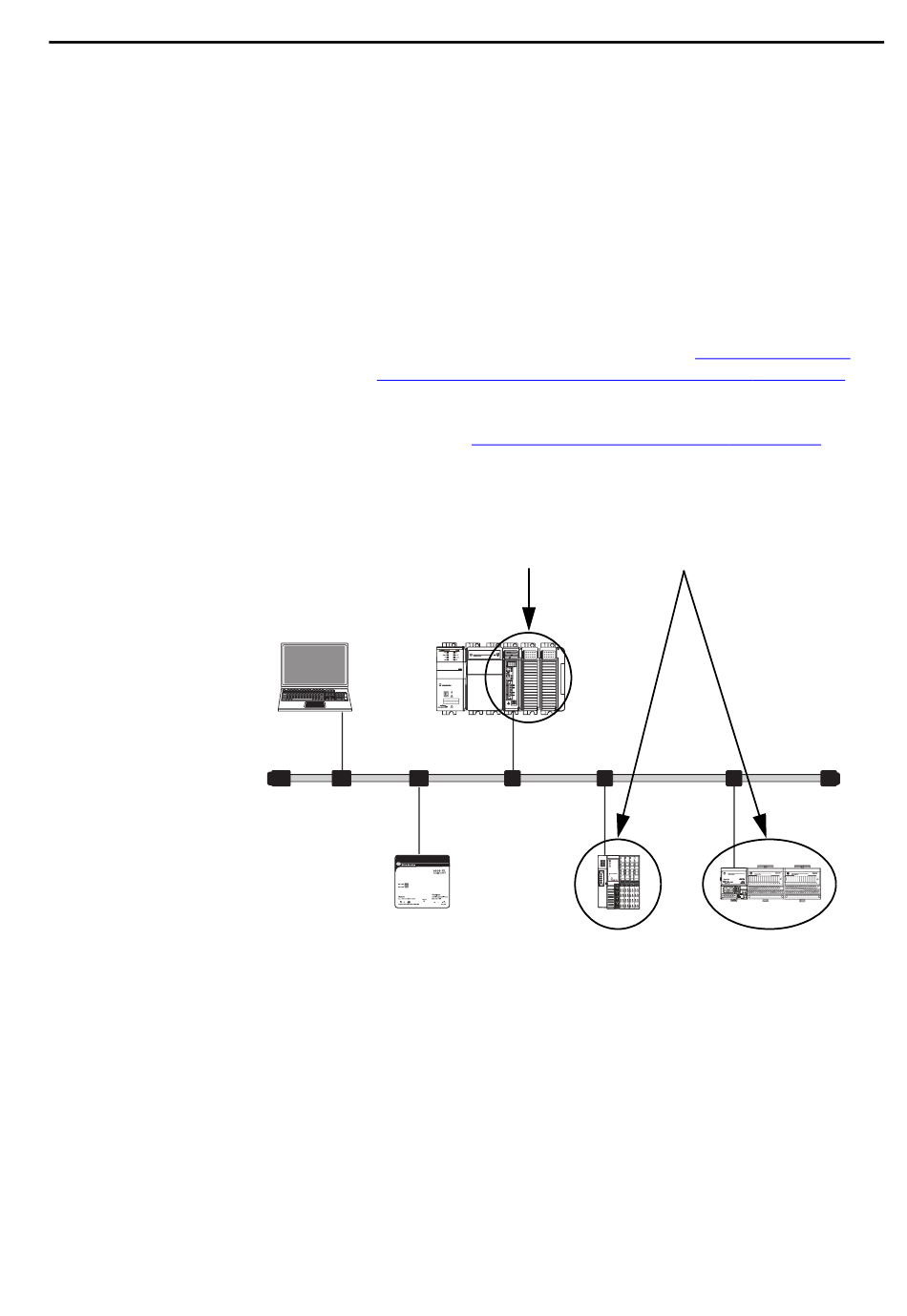

Die folgende Grafik zeigt ein Beispiel für ein 1769-L33ERM-Steuerungssystem,
das lokale Erweiterungsmodule und über ein DeviceNet-Netzwerk verteilte
E/A-Module verwendet.
