Kapitel 7 Verwendung von E/A-Modulen mit CompactLogix 5370 L1-Steuerungen
146
10. Schalten Sie das separate, externe 24-V-DC-Netzteil ein, das an den
VDC-Klemmen (+ und –) des abnehmbaren Anschlusses angeschlossen
ist.
11. Schalten Sie das separate, externe 24-V-DC-Netzteil ein, das an den
FP-Klemmen (+ und –) des abnehmbaren Anschlusses angeschlossen ist.

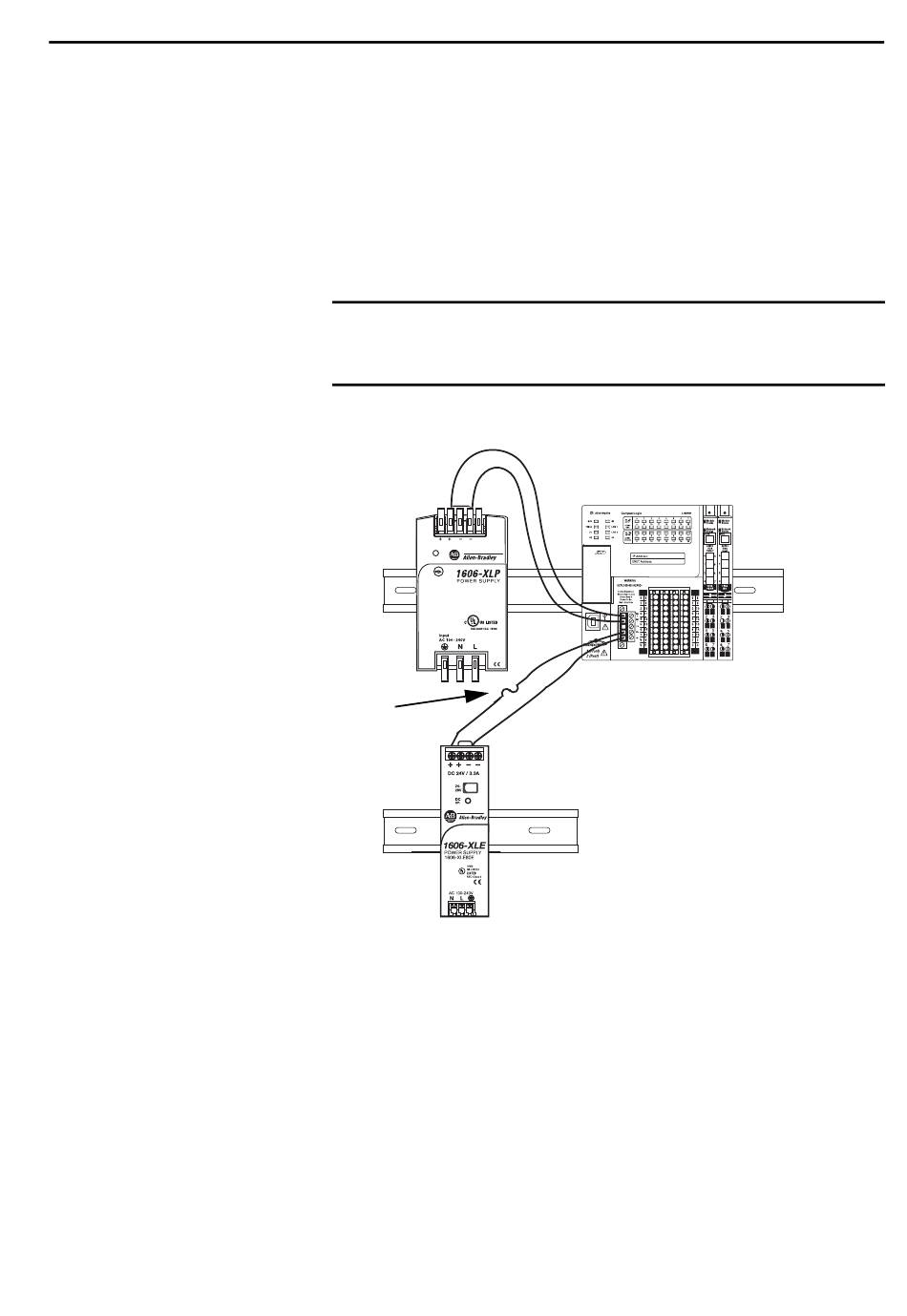

In der folgenden Abbildung sind separate, externe 24-V-DC-Netzteile dargestellt,
die an den VDC- und FP-Klemmen (jeweils + und –) des abnehmbaren
Anschlusses angeschlossen sind.
Es wird empfohlen, zwischen der Versorgung und der FP+-Klemme eine durch
WICHTIG
den Benutzer austauschbare Sicherung mit Überstromschutz für 4 bis 6 A bei
52,5 bis 68,25 A
DC 24-28V 50W max.
DC
ok
24-
28V
Sicherung
Rockwell Automation-Publikation 1769-UM021D-DE-P – Dezember 2012
2
t in Reihe zu schalten.
DC ok
NEC Class 2
Power Supply
WICHTIG: An der CG-Klemme sind
keine Drähte angeschlossen.
