Anschluss Des Maxbright ® Ii Binokulars An Ein Teleskop; Zusammenbau Mit T-2-Überwurfmutter - Baader Planetarium Maxbright II Binoviewer Gebrauchsanleitung

Anschluss des MaxBright
Binokulars an ein Teleskop
Ihnen stehen zahlreiche Möglichkeiten zur Verfügung, um den Binokularansatz an ein
Teleskop anzupassen. Abhängig vom vorhandenen Backfokus und der Bauart Ihres
Teleskops müssen Sie sich für die für Ihre Bedingungen günstigste Option entscheiden.
Zusammenbau mit T-2-Überwurfmutter
Mit Glaswegkorrektoren 1,25x
1,7x # 2456316
Das MaxBright II ist im Auslieferungszustand mit
®
einer T-2-Überwurfmutter versehen. Der vorinstallier-
te geschlitzte Abstimmring sorgt für den nötigen Halt
auch an kurzen T-2-Gewinden. Tipp: Durch Tausch
der Glaswegkorrektoren können Sie mit einem Oku-
larpaar verschiedene Vergrößerungen erzielen.
Option 1: Zusammenbau mit einem T-2-Prisma
(oder Spiegel)
Das ist die gängigste Option, da mit einem Prisma ein bequemer Einblick erzielt wird und
der Lichtweg eines Prismas kürzer ist als der eines Zenitspiegels. Durch den Direktan-
schluss an eines unserer T-2-Prismen gehäuse entfällt der Okularstutzen des Prismas,
und Sie sparen sich zusätzlich einige Zentimeter Backfokus.
Bei Verwendung der T-2-Überwurfmutter wird einer der Glaswegkorrektoren
# 2456314, # 2456316
gel geschraubt (ohne den Kunststoffring, der den GWKs beiliegt). Unsere Prismen
und Spiegel haben dafür ein passendes Gewinde integriert. Einen Überblick über die
verschiedenen Modelle und ihre optische Weglänge finden Sie auf Seite 5.
Um das T-2-Prisma an Ihrem Teleskop zu verwenden, benötigen Sie noch die 1¼"
Steckhülse # 2458105
2-Gewinde hat.
1. Entfernen Sie die Staubdeckel des
Zenitspiegels/-prismas.
2. Schrauben Sie den Glaswegkorrektor
Bild rechts gezeigt in das Gehäuse.
3. Schrauben Sie ggf. eine 1¼" Steckhülse
# 2458105 oder eine 2"-Steckhülse
an das andere Ende des Prismas/Spiegels
4. Entfernen Sie die Staubschutzdeckel vom Bin-
okularansatz und schrauben Sie Prisma/Spiegel
mit der Überwurfmutter an den Binokularansatz.
Drehen Sie die Überwurfmutter, bis die beiden
Teile fest verbunden sind. Lösen Sie sie leicht,
um die Ausrichtung anzupassen, falls nötig.
# 2456314,
oder 2,6x # 2456317
# 2456317
oder einfach in das Zenitprisma bzw. den Zenitspie-
oder die 2"-Steckhülse
®
# 2408150
MaxBright
# 2408150, falls Ihr Teleskop kein T-
wie im
Einbau der Glaswegkorrektoren 1,25x
(# 2456314), 1,7x
(# 2456317)
Spiegel.
© Baader Planetarium GmbH
II
®

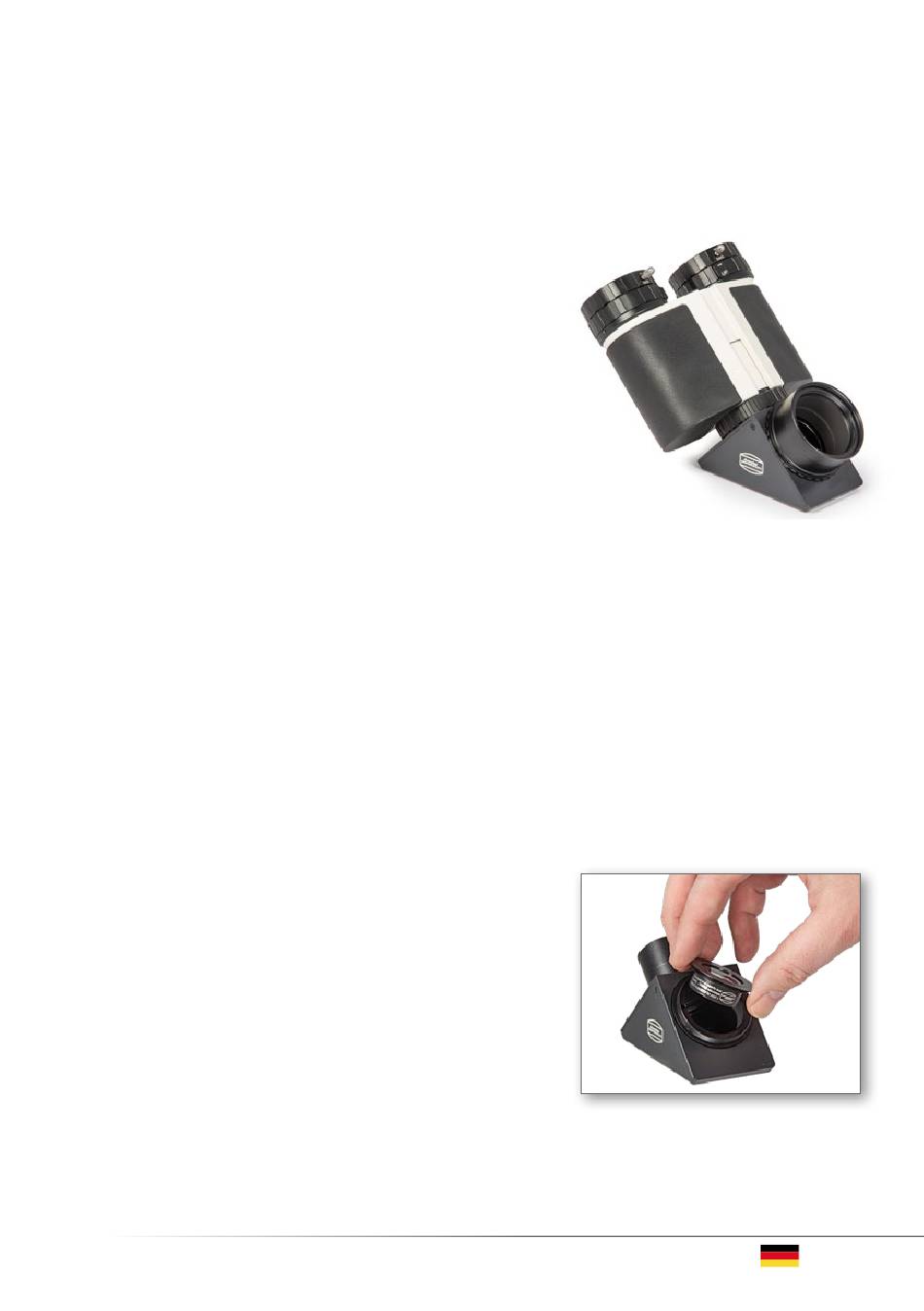

II Bino mit 1¼" Zenitprisma
®
