4. Schrauben Sie den TQC-Schnellwechsler auf das T-2-Zenitprisma (oder direkt an
den T-2-Steckanschluss, falls Sie kein Zenitprisma verwenden)
5. Befestigen Sie den TQC-Schnellwechsler samt T-2-Steckanschluss und ggf. Pris-
ma/Spiegel wieder am Großfeld-Binokular
6. Schließen Sie das Binokular an Ihrem Teleskop an und achten Sie auf einen siche-
ren Halt.
7. Entfernen Sie die Plastikdeckel von beiden Okularstutzen, indem Sie die
ClickLock
-Klemmung durch Drehen lösen. Achtung: Die beiden Klemmen arbeiten
®
gegenläufig!
8. Setzen Sie zwei Okulare gleicher Brennweite und Bauart in die Okularklemmen des
Binokulars ein. Durch Drehen der ClickLock
die Klemmung.
Option 2: Zusammenbau ohne Zenitprisma
Auch mit der Zeiss-Ringschwalbe können Sie den Bino-Ansatz ohne Zenitprisma
verwenden und direkt mit einer Steckhülse versehen. Dadurch verlängert sich die
Baulänge, unter Umständen kann diese Adaption dennoch wünschenswert sein – zum
Beispiel, wenn sie ihn mit mehreren Teleskopen verwenden.
Die beiden GWKs mit Faktor 1,25x und 1,7x werden wie bei Option 1 in die Ring-
schwalbe eingeschraubt. Über den TQC-Schnellwechsler
dann an jedes T-2-Gewinde angeschlossen werden, entweder direkt am Teleskop oder
an eine Steckhülse.

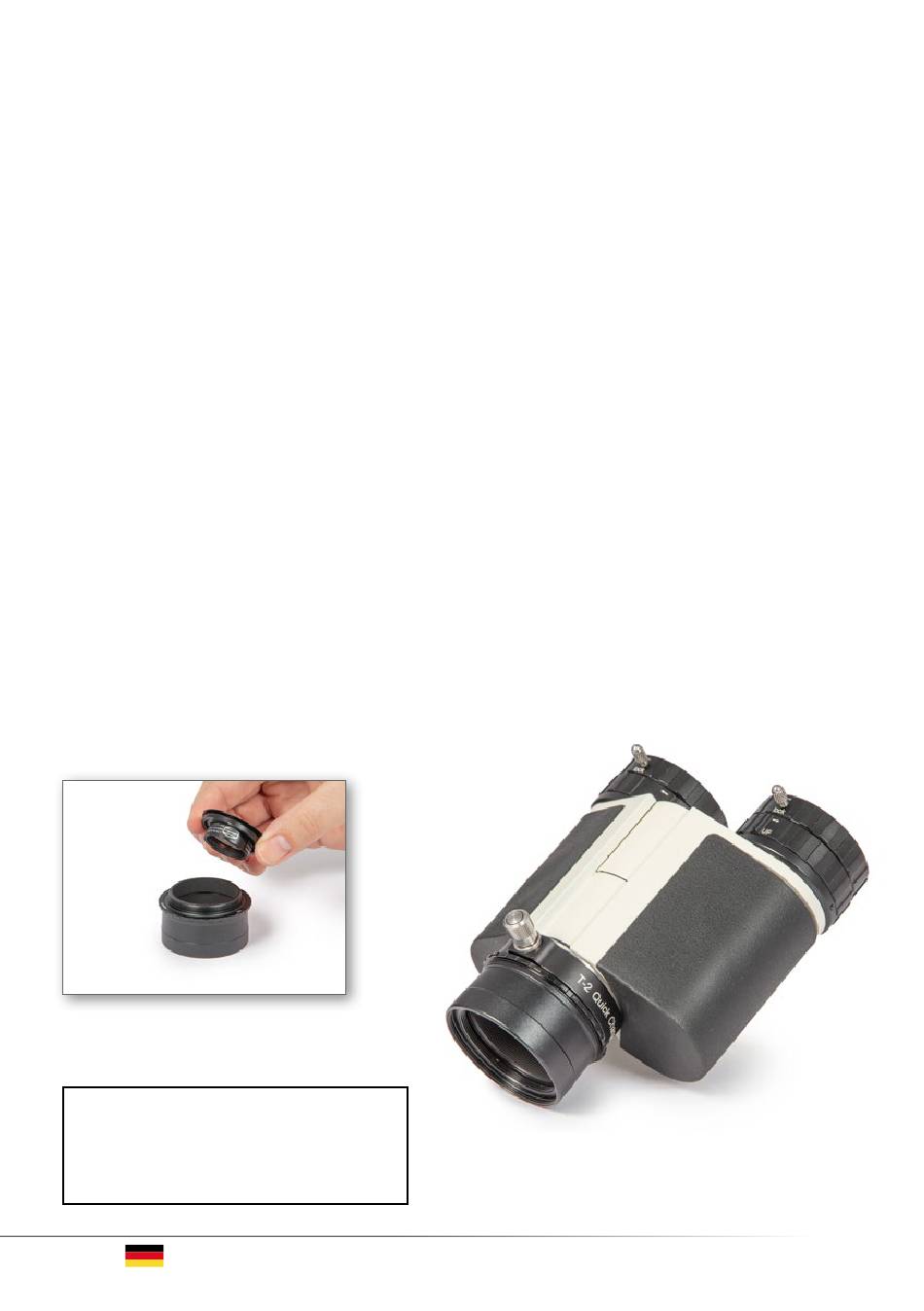

Der 2,6x GWK muss in die 2" Steckhülse eingesetzt werden. Dazu benötigen Sie den
Kunststoffring, der zum Lieferumfang des GWKs gehört (Bild unten). Setzen Sie den
GWK in die Steckhülse und schrauben Sie den TQC-Schnellwechsler auf die Steck-
hülse. Nun können Sie den Binokularansatz mit jedem 2" Okularstutzen verwenden.
2,6x GWK
Hinweis:
Die T-2 Glaswegkorrektoren 1,25x
und 1,7x
# 2456316
können durch Umdrehen
des Linsenstapels für den Einsatz in der Zeiss
Ringschwalbe umkonfiguriert werden.
16
Bedienungsanleitung: MaxBright
-Okularklemmen öffnen bzw. lösen Sie
®
Nachdem der Glaswegkorrektor in der
# 2456314
Steckhülse oder im Bino befestigt ist, kann
der TQC Schnellwechsler angeschraubt
und die Einheit an die Ringschwalbe des
II Binokular
®
# 2456313A
kann das Bino
MaxBright II angesetzt werden.
