Installation

3 Installation

3.1 Sicherheitshinweise

3 3
Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.
3.2 Installation der Funktion „Sicher
abgeschaltetes Moment"
Befolgen Sie zum Anschluss des Motors, der Netzver-
sorgung und der Steuerkabel die Anweisungen zur
sicheren Installation im Produkthandbuch des Frequenzum-
richters.
Weitere Informationen zur Installation mit dem Ex-zertifi-
zierten Thermistormodul MCB 112 finden Sie unter
Kapitel 3.3 Installation in Kombination mit Thermistormodul
MCB 112.
Aktivieren Sie das „Sicher abgeschaltete Moment" wie
folgt:
1. Entfernen Sie die Drahtbrücke zwischen den
Steuerklemmen 37 und 12 oder 13. Ein
Durchschneiden oder Brechen der Drahtbrücke
reicht zur Vermeidung von Kurzschlüssen nicht
aus. (Siehe Drahtbrücke in Abbildung 3.1).

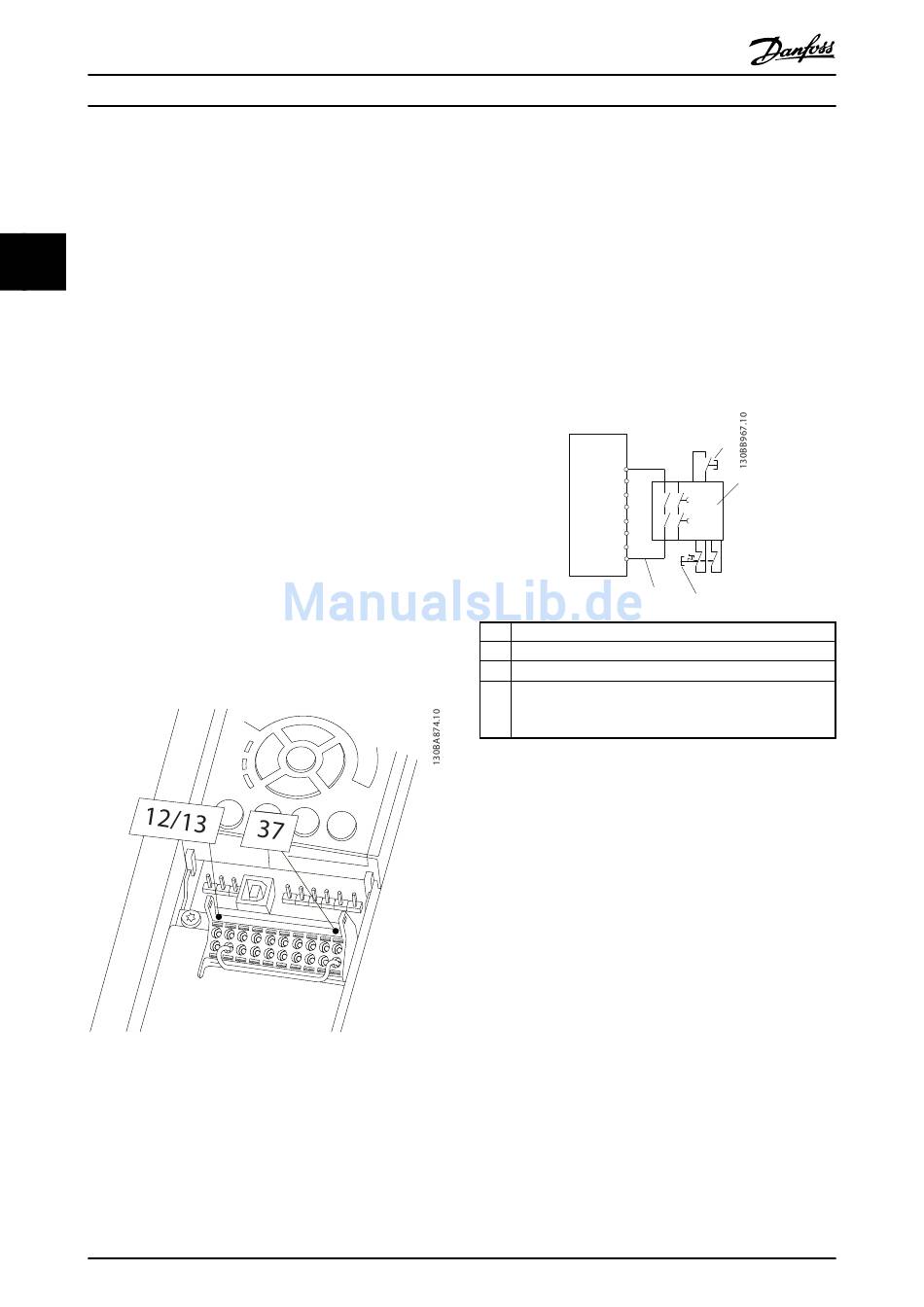

Abbildung 3.1 Drahtbrücke zwischen Klemme 12/13 (24 V)
und 37
8
Produkthandbuch
Danfoss A/S © Rev. 2014-05-27 Alle Rechte vorbehalten.
2. Schließen Sie ein externes Sicherheitsüberwa-
chungsrelais über eine stromlos geöffnete
Sicherheitsfunktion an Klemme 37 (Sicher
abgeschaltetes Moment) und entweder an
Klemme 12 oder 13 (24 V DC) an. Befolgen Sie
die Installationshinweise zum Sicherheitsüberwa-
chungsrelais und stellen Sie sicher, dass das
Sicherheitsüberwachungsrelais Kategorie 3 /PL „d"
(ISO 13849-1) oder SIL 2 (EN 62061 und
IEC 61508) erfüllt.
FC
12
37
4
1 Sicherheitsrelais (Kat. 3, PL d oder SIL2)
2 Not-Aus-Taster
3 Reset-Taste
4 Gegen Kurzschluss geschütztes Kabel (wenn nicht im
Schaltschrank mit Schutzart IP54 installiert). Weitere
Informationen dazu finden Sie in ISO 13849-2 Tabelle D.4
Abbildung 3.2 Installation zum Erreichen einer Stoppkategorie
0 (EN 60204-1) mit Sicherheitskat. 3/PL „d" (ISO 13849-1) oder
SIL 2 (EN 62061 und IEC 61508)
3. Vervollständigen Sie die Verdrahtung
entsprechend der Anweisungen im Produk-
thandbuch des Frequenzumrichters.
3
1
2
