5.9
Schmutzfilter
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
•

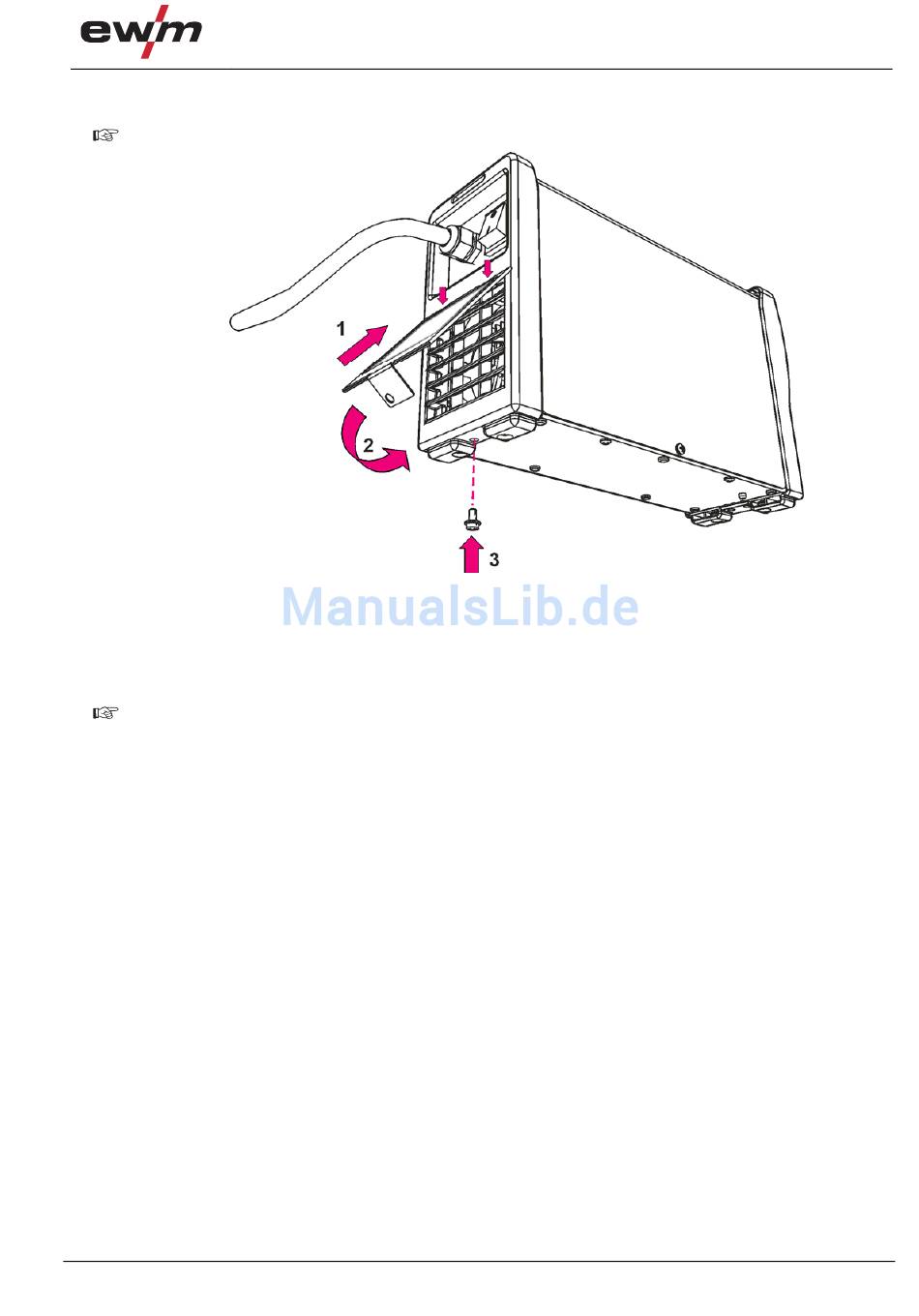

Schmutzfilter wie in der Abbildung dargestellt mit beiden Laschen (1) an der Geräterückseite oberhalb
der Lufteintrittsöffnung einführen.
•
Schmutzfilter herunterklappen (2).
•
Schmutzfilter mit Befestigungsschraube an der Gehäuseunterseite (3) befestigen.
Der Schmutzfilter sollte an Orten mit ungewöhnlich hohem Schmutz- und Staubaufkommen
eingesetzt werden!
Durch den herabgesetzten Kühlluftdurchsatz wird die Einschaltdauer des Schweißgerätes ggf.
reduziert. Je nach Schmutzaufkommen muss der Schmutzfilter regelmäßig demontiert und
gereinigt werden. (z. B. durch Ausblasen mit Druckluft).
099-002057-EW500
21.01.2016
Aufbau und Funktion
Abbildung 5-20
Schmutzfilter
35
