Aufbau und Funktion
WIG-Schweißen
5.8.1.1

Anschluss Schutzgasversorgung

• Schutzgasflasche mit Sicherungskette sichern.
Pos. Symbol
1
2
3
4
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Schutzgasanschluss des Schweißbrenners am Druckminderer der Schutzgasflasche festschrauben.
• Gasflaschenventil langsam öffnen.
• Drehventil des Schweißbrenners öffnen
Vor jedem Schweißvorgang muss das Drehventil geöffnet bzw. nach dem Schweißvorgang
geschlossen werden.
• Am Druckminderer erforderliche Schutzgasmenge einstellen, ca. 4 - 15l/min je nach Stromstärke und
Material.
Falsche Schutzgaseinstellungen!
• Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans
Schweißbad bringen und in der Folge zu Porenbildung führen.
• Schutzgasmenge entsprechend der Schweißaufgabe anpassen!
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
30
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil

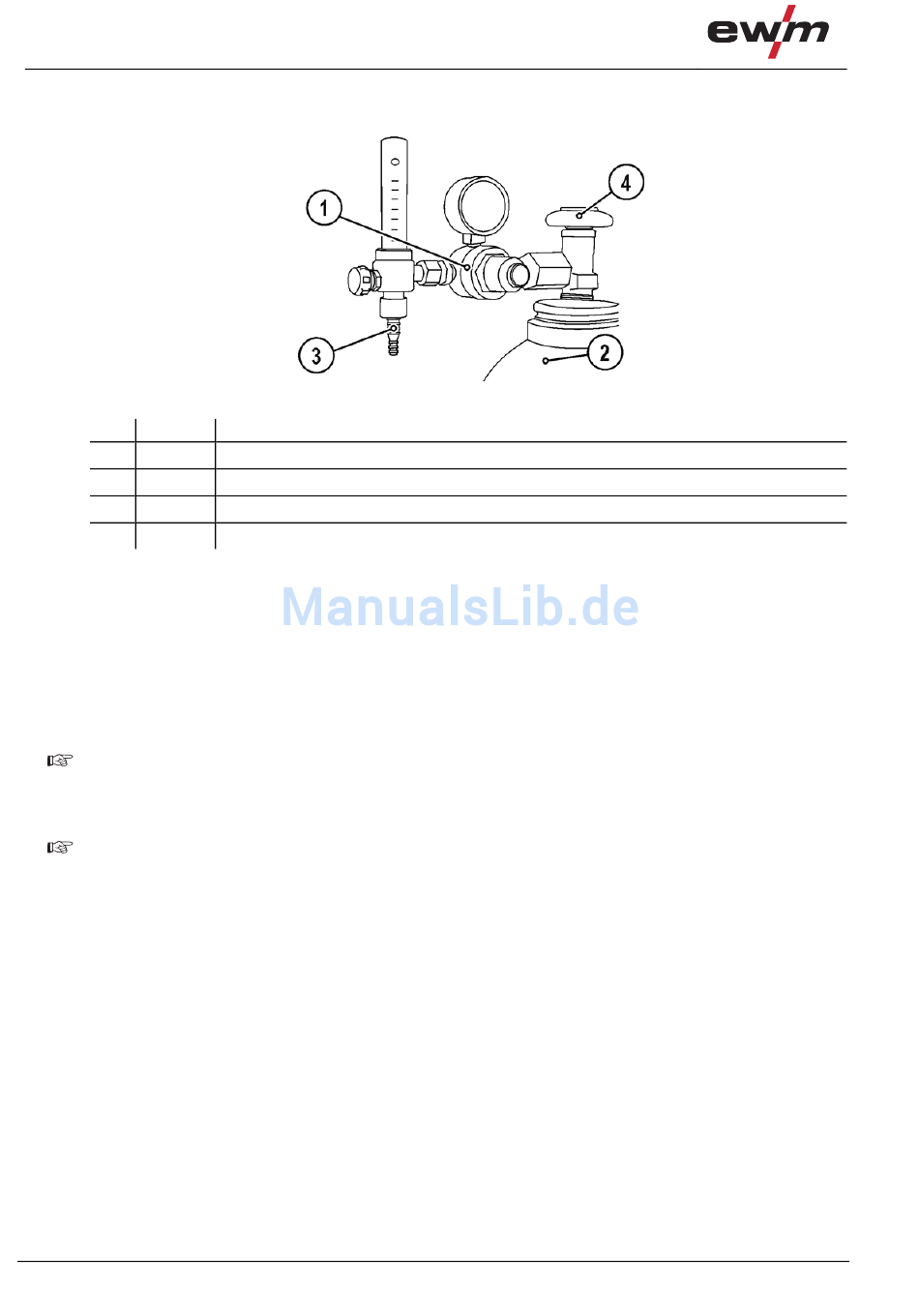

Abbildung 5-13
099-002057-EW500
21.01.2016
