Gerätebeschreibung - Schnellübersicht

Frontansicht

4 Gerätebeschreibung - Schnellübersicht

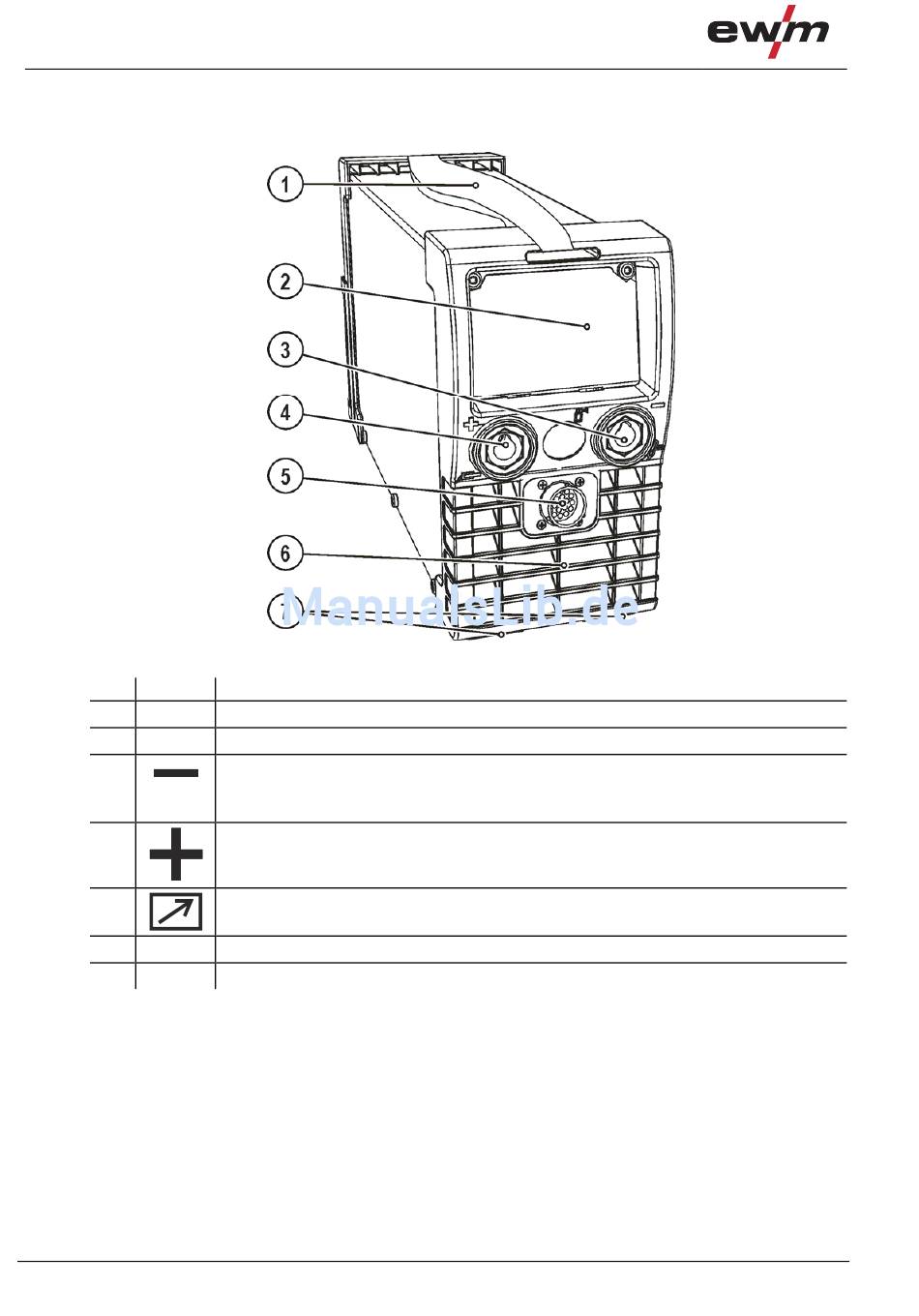

4.1 Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
14
Beschreibung 0
Transportgurt > siehe Kapitel 5.3.1
Gerätesteuerung > siehe Kapitel 4.3
Anschlussbuchse, Schweißstrom „-"
• WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, Schweißstrom „+"
• WIG: Anschluss Werkstückleitung
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, 19-polig
Fernstelleranschluss
Austrittsöffnung Kühlluft
Gerätefüße
Abbildung 4-1
099-002057-EW500
21.01.2016
