Aufbau und Funktion
E-Hand-Schweißen
5.7.2 Schweißaufgabenanwahl
1
Pos. Symbol
1
2
3 AMP
4 AMP%
5 sec
6
7
24
2
Beschreibung 0
Drucktaste Schweißverfahren / Energiesparmodus
Anwahl Schweißverfahren E-Hand / Einstellung Elektrodentyp:
Signalleuchte R
Signalleuchte R
Signalleuchte
RC
Signalleuchte
RC
Anwahl Schweißverfahren WIG
Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.10.
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Signalleuchte Hotstart-Strom
50 % bis 200 % vom Hauptstrom
Signalleuchte Hotstart-Zeit (0,1 s bis 20 s)
Signalleuchte, Pulsschweißen (Mittelwertpulsen)
leuchtet: Funktion eingeschaltet
leuchtet nicht: Funktion ausgeschaltet
blinkt: Parameteranwahl und Einstellung Frequenz
Drehgeber Schweißparametereinstellung
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte
R
RB
B
RC
C
AM P
3
AM P%
4
5
sec
6

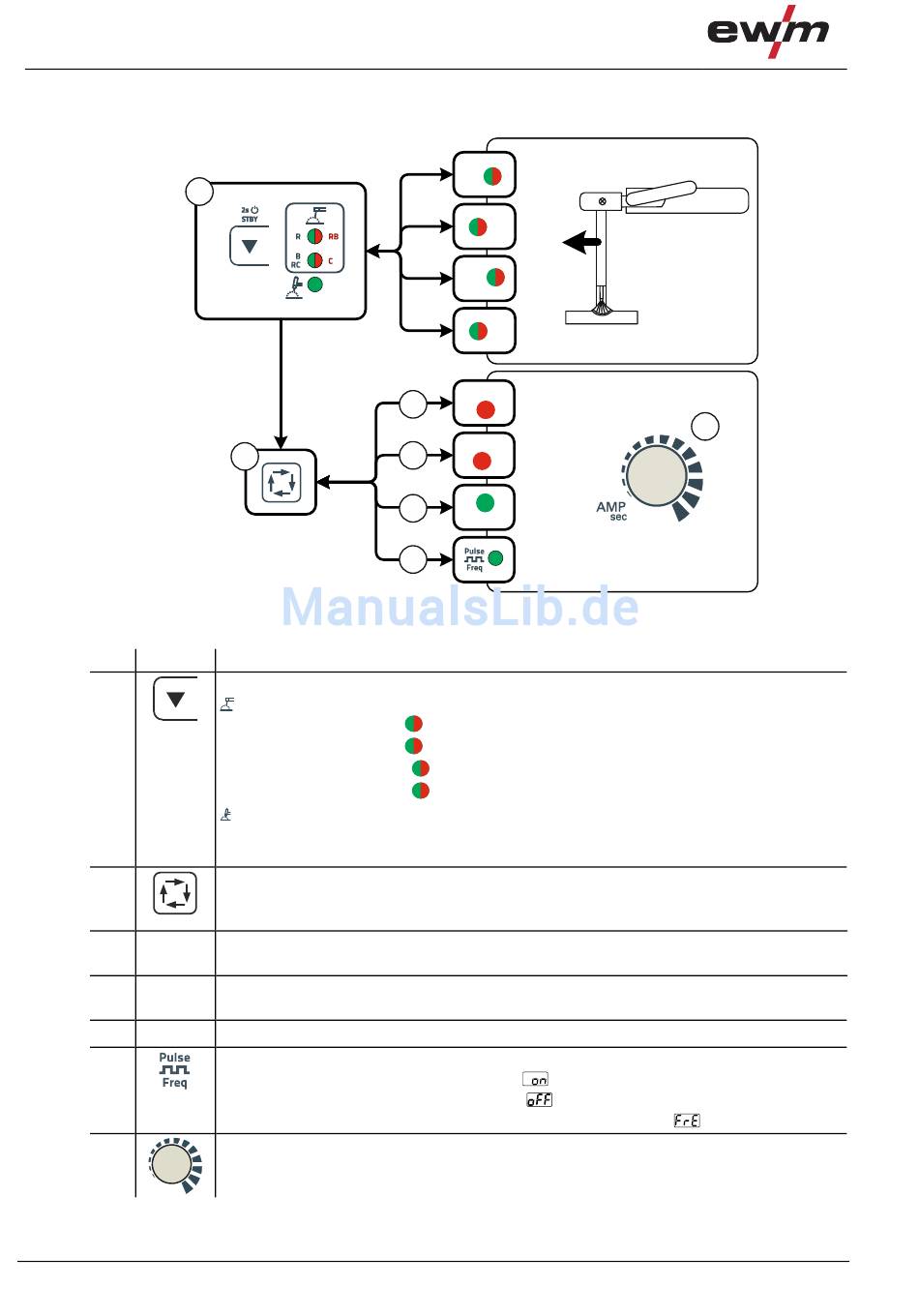

Abbildung 5-7
RB leuchtet grün= Elektrodentyp rutil
RB leuchtet rot= Elektrodentyp rutilbasisch
B
leuchtet grün= Elektrodentyp basisch/rutilcellulose
C
B
leuchtet rot= Elektrodentyp cellulose
C
7
