Netzanschluss

5.6 Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen!
• Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem
Schutzleiter betreiben.
• Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich
durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen!
• Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
• Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.
5.6.1

Netzform

Das Gerät darf entweder an einem
• Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder
• Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle,
z.B. an einem Außenleiter angeschlossen und betrieben werden.
Legende
Pos. Bezeichnung
L1 Außenleiter 1
L2 Außenleiter 2
L3 Außenleiter 3
N Neutralleiter
PE Schutzleiter
Betriebsspannung - Netzspannung!
Die auf dem Leistungsschild angegebene Betriebsspannung muss mit der
Netzspannung übereinstimmen, um eine Beschädigung des Geräts zu vermeiden!
• > siehe Kapitel 8!
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
22
GEFAHR
L1
L2
L3
N
PE

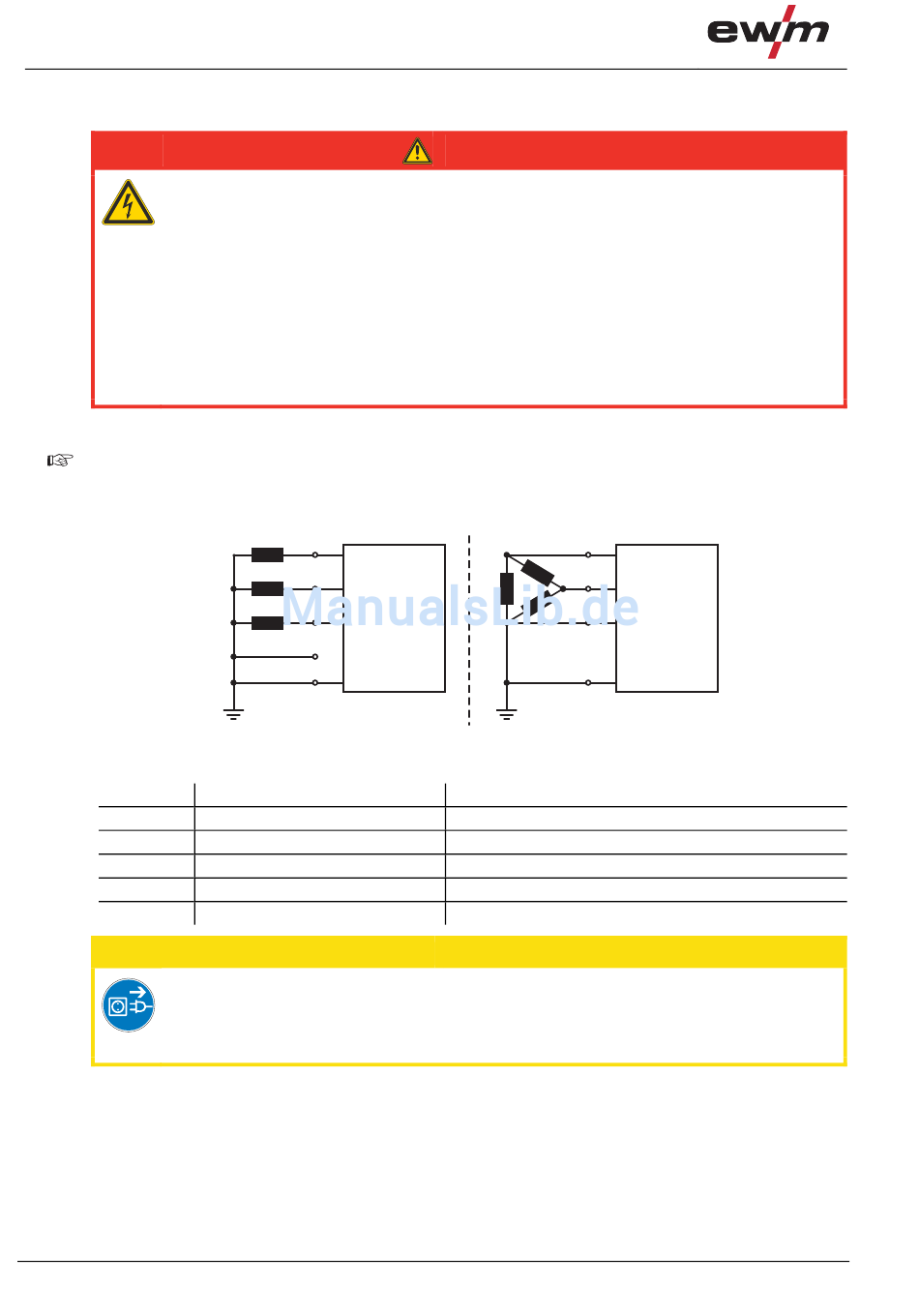

Abbildung 5-5
Kennfarbe
braun
schwarz
grau
blau
grün-gelb
