 Die obere Abschlusskante des Einbaumöbels (1) darf nicht direkt an die
Einbauöffnung anschließen (2). Bringen Sie die Abschlusskante versetzt an (1) oder
schrägen Sie die Abschlusskante ab (3).

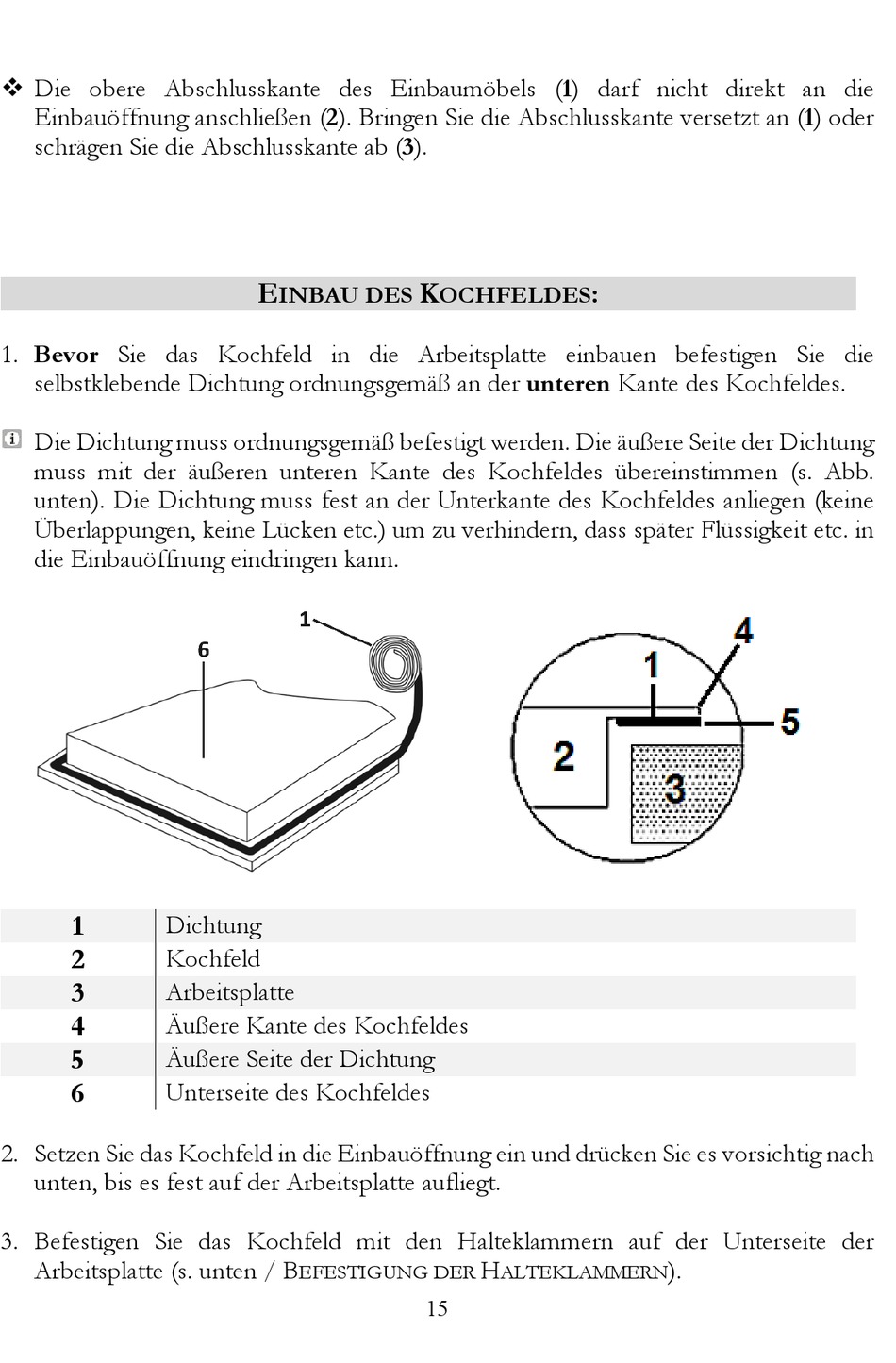

1. Bevor Sie das Kochfeld in die Arbeitsplatte einbauen befestigen Sie die
selbstklebende Dichtung ordnungsgemäß an der unteren Kante des Kochfeldes.
Die Dichtung muss ordnungsgemäß befestigt werden. Die äußere Seite der Dichtung
muss mit der äußeren unteren Kante des Kochfeldes übereinstimmen (s. Abb.
unten). Die Dichtung muss fest an der Unterkante des Kochfeldes anliegen (keine
Überlappungen, keine Lücken etc.) um zu verhindern, dass später Flüssigkeit etc. in
die Einbauöffnung eindringen kann.
1
Dichtung
2
Kochfeld
3
Arbeitsplatte
4
Äußere Kante des Kochfeldes
5
Äußere Seite der Dichtung
6
Unterseite des Kochfeldes
2. Setzen Sie das Kochfeld in die Einbauöffnung ein und drücken Sie es vorsichtig nach
unten, bis es fest auf der Arbeitsplatte aufliegt.
3. Befestigen Sie das Kochfeld mit den Halteklammern auf der Unterseite der
Arbeitsplatte (s. unten / B
E K
INBAU DES
EFESTIGUNG DER
:
OCHFELDES
H
ALTEKLAMMERN
15
).
