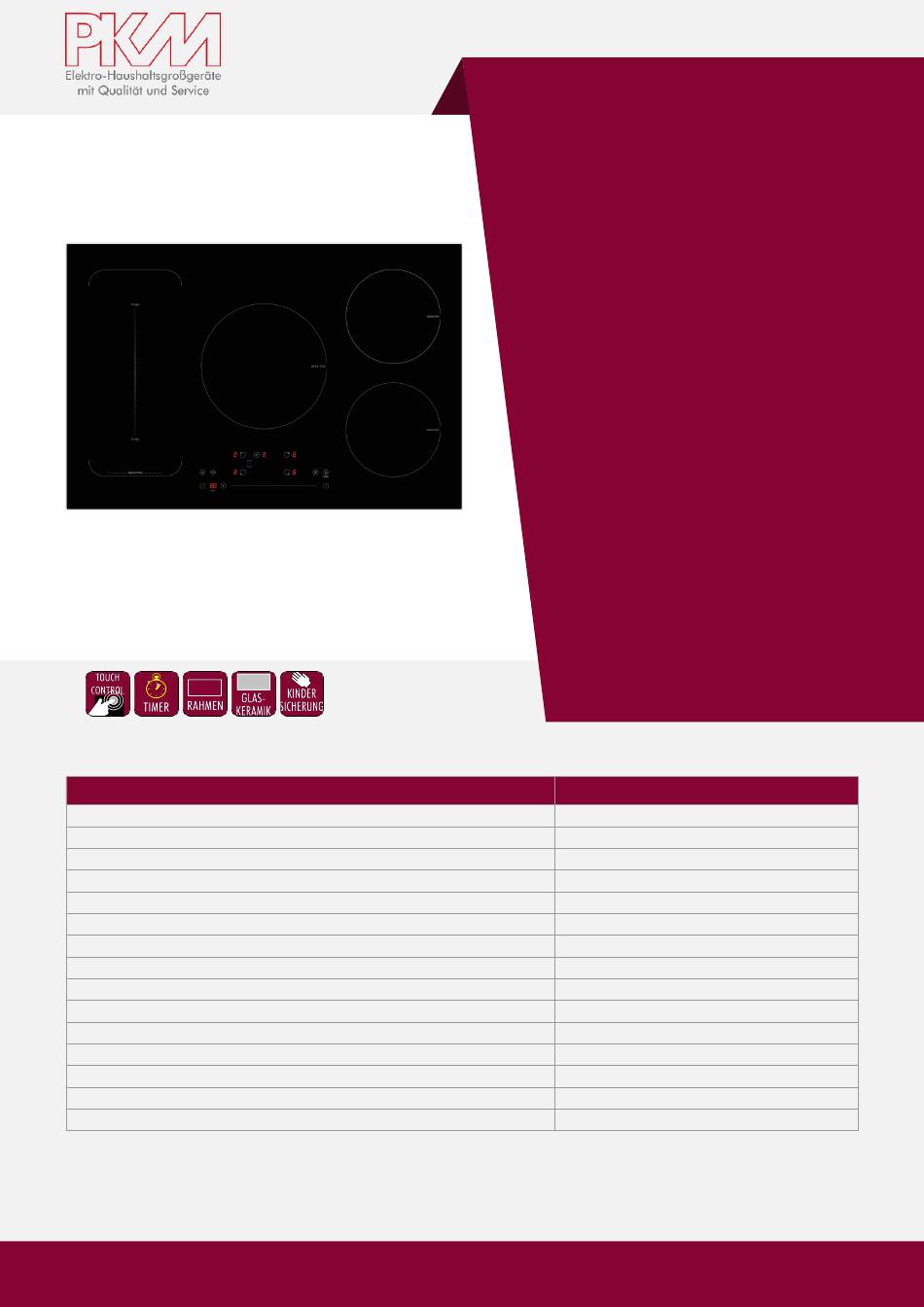

Abbildung kann vom Original abweichen
Technische Daten
Geräteart
Bedienpanel
Material Kochfeld
Anzahl Kochfelder
Durchmesser Kochfeld vorne links
Durchmesser Kochfeld hinten links
Durchmesser Kochfeld mitte
Durchmesser Kochfeld hinten rechts
Durchmesser Kochfeld vorne rechts
Leistung Kochfeld vorne links
Leistung Kochfeld hinten links
Leistung Kochfeld mitte
Leistung Kochfeld hinten rechts
Leistung Kochfeld vorne rechts
Maximale Leistung
PKM GmbH Co. KG, Neuer Wall 2, 47441 Moers
Irrtümer und technische Änderungen vorbehalten - Letzte Aktualisierung 18.6.2025
Induktionskochfeld mit Flexzone
Sie benötigen kurzfristig mehr Leistung?
Kein Problem, dank der integrierten Booster
UVP: 669,00 €
Induktionskochfeld mit Flexzone
Touch Control mit Sliderfunktion
Glaskeramik mit Aluminiumrahmen
5, davon 1 Flexzone
18,00 cm
18,00 cm
26,00 cm
18,00 cm
18,00 cm
1600 / 1800 Watt
1600 / 1800 Watt
2600 / 3000 Watt
1600 / 1800 Watt
1600 / 1800 Watt
7200 Watt
Datenblatt gemäß
IN5-FZF
Beschreibung
Funktion.
Induktionskochfeld
Slider Touch Control
1 Flexzone
Booster Funktion
Kindersicherung
Seite 1 / 2
