Pkm IN4-SA Bedienungsanleitung
Verwandte Anleitungen für Pkm IN4-SA
Inhaltszusammenfassung für Pkm IN4-SA
- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual NDUKTIONSKOCHFELD NDUCTION HOB IN4-SA Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Eg-Konformitätserklärung
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber am Gerät. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Gerätes abweichen. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. -
Seite 5: Für Träger Von Herzschrittmachern Oder Anderer Aktiver Implantate
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 6: Signalwörter
Signalwörter verweist auf eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die, wenn sie nicht Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare abgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat. und Gesundheit zur Folge hat. VORSICHT! verweist auf eine HINWEIS! verweist eine... - Seite 7 7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Gerätes beschädigt wird. 8. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß...
- Seite 8 Hausstrom muss einem Sicherungsautomaten Notabschaltung des Gerätes ausgestattet sein. 5. Falls Sie sich nicht sicher sind, ob das Gerät ordnungsgemäß an die Stromversorgung angeschlossen ist, lassen Sie den elektrischen Anschluss von einer qualifizierten Fachkraft (Elektrotechniker / -in) überprüfen (keine Garantieleistung). 6.
- Seite 9 Stromversorgung. STROMSCHLAGGEFAHR! 21. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden. 22. Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 760 mm betragen. 23. Der Sicherheitsabstand zwischen der Kochoberfläche und einer sich darüber befindenden Dunstabzugshaube muss mindestens 760 mm betragen.
- Seite 10 sicher bedienen können und sich der Gefahren, die durch eine unsachgemäße Bedienung entstehen, unbedingt bewusst sind. 35. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite Kindern Tieren gelangen. ERSTICKUNGSGEFAHR. 36. Verwenden Sie nur Herdwächter, die vom Hersteller des Induktionskochfelds entwickelt wurden...
- Seite 11 werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen. HINWEIS! 1. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät an die Stromversorgung anschließen. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen. 2. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an.
-
Seite 12: Installation Des Induktionskochfelds
3. Installation des Induktionskochfelds Die Installationsanweisungen (Kap. 2 ff.) gelten für Modelle IN4-S GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. -
Seite 13: Entpacken Und Wahl Des Standorts
Die Installation liegt in der Verantwortung des Kunden. Falls die Hilfe des Herstellers zur Korrektur von Fehlern, die auf Grund einer unsachgemäßen Installation entstanden sind, benötigt wird, ist eine solche Hilfeleistung nicht durch die Garantie abgedeckt. Eine unsachgemäße Installation kann zu erheblichen Verletzungen von Personen oder Tieren bzw. -
Seite 14: Auswahl Der Installationsumgebung / Maßangaben
➢ Schranktüren und Schubladen dürfen nicht mit dem Netzanschlusskabel in Kontakt kommen. ➢ Das Gerät benötigt eine angemessene Frischluftzufuhr von außen zu seiner Unterseite. ➢ Wenn das Gerät über einem Backofen installiert wird, muss der Backofen über eine Gehäusekühlung verfügen. ➢... -
Seite 15: Belüftung Und Installation
3.2 Belüftung und Installation GEFAHR! Das Induktionskochfeld muss von einer qualifizierten Fachkraft installiert werden. Führen Sie die Installation niemals eigenständig aus. STROMSCHLAGGEFAHR! 3.2.1 Belüftung INDESTABSTÄNDE FÜR EINE ORDNUNGSGEMÄßE ELÜFTUNG Das Induktionskochfeld muss unbedingt ordnungsgemäß belüftet werden. Der Lufteinlass (D) und Luftauslass (E) dürfen in keiner Weise blockiert sein. Das Gerät muss sich immer im ordnungsgemäßen Zustand befinden. -
Seite 16: Sicherheitshinweise Bezüglich Der Installation
Das Induktionskochfeld muss immer gut belüftet sein. Lufteinlass und Luftauslass dürfen nicht blockiert sein. 3.3.2 Installation ICHERHEITSHINWEISE BEZÜGLICH DER NSTALLATION Lassen Sie das Gerät so installieren, dass eine optimale Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit ermöglicht wird. Die Wand und die Einflussbereiche der Wärmeabstrahlung oberhalb der Arbeitsplatte müssen hitzeresistent sein. -
Seite 17: Befestigung Der Halteklammern
Abb. ähnlich. ICHTUNG NDUKTIONSKOCHFELD RBEITSPLATTE Ä UßERE ANTE DES NDUKTIONSKOCHFELDS Ä UßERE EITE DER ICHTUNG NTERSEITE DES NDUKTIONSKOCHFELDS 2. Befestigen Sie die Halteklammern am Gerät; s. folgende Beschreibung. EFESTIGUNG DER ALTEKLAMMERN a. Legen Sie das Induktionskochfeld auf eine stabile und weiche Unterlage (verwenden Sie die Verpackung). -
Seite 18: Elektrischer Anschluss
CHRAUBE ALTEKLAMMER 3. Setzen Sie das Induktionskochfeld in die Installationsöffnung ein und richten Sie es korrekt aus. Drücken Sie es vorsichtig nach unten, bis es fest auf der Arbeitsplatte aufliegt; s. Abb. unten. Das Induktionskochfeld muss sich ordnungsgemäß und fest in der Einbauvorrichtung befinden. - Seite 19 GEFAHR! Alle elektrischen Arbeiten müssen einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen. STROMSCHLAGGEFAHR! GEFAHR! Führen Sie die Installation niemals eigenständig aus. STROMSCHLAGGEFAHR! INWEISE FÜR DIE QUALIFIZIERTE ACHKRAFT...
- Seite 20 WARNUNG! Jegliche Schäden, die durch ein nicht ordnungsgemäß an die Stromversorgung angeschlossenes Gerät entstehen, unterliegen nicht der Garantie. Anschlussdiagramme...
-

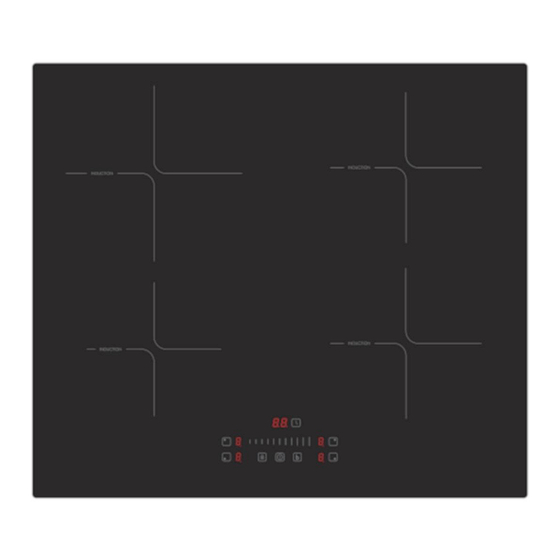

Seite 21: Gerätebeschreibung
4. Gerätebeschreibung IN4-SA NDUKTIONSKOCHFELD ODELL : 1.400 W / . 1.500 W // Ø 160*160 mm OCHZONE : 2.400 W/ . 2.600 W // Ø 210*210 mm OCHZONE : 1.800 W / . 2.000 W // Ø 180*180 mm OCHZONE : 1.800 W /... - Seite 22 EDIENFELD « E » - T ASTE ➢ Taste zum Ein- und Ausschalten des Induktionskochfelds. ASTE ZUR KTIVIERUNG DER OCHZONE VORNE LINKS ➢ Neun Leistungsstufen sind mit dem Gleitsensor einstellbar. ASTE ZUR KTIVIERUNG DER OCHZONE HINTEN LINKS ➢ Neun Leistungsstufen sind mit dem Gleitsensor einstellbar. ASTE ZUR KTIVIERUNG DER OCHZONE HINTEN RECHTS...
-
Seite 23: Bedienung
4.1 Bedienung Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise! Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden können. NFORMATIONEN OCHEN MIT NDUKTION ❖ Kochen mit Induktion ist sicher, fortschrittlich effizient und ökonomisch. ❖... -
Seite 24: Bedienung Der Sensortasten
4.1.1 Bedienung der Sensortasten ❖ Die Sensortasten reagieren auf Berührung, so dass Sie keinen Druck ausüben brauchen. ❖ Berühren Sie die Sensoren mit der Unterseite des oberen Fingerglieds, nicht aber mit der Fingerspitze (siehe Abbildung unten). ❖ Sie hören nach jeder erfolgreichen Eingabe ein akustisches Signal (Piepen). ❖... - Seite 25 • Falls der ferromagnetische Teil nur teilweise den Boden des Topfes bedeckt, wird der ferromagnetische Teil erhitzt. Der Rest wird sich höchstwahrscheinlich nicht ausreichend erhitzen, um kochen zu können. • Falls der ferromagnetische Teil nicht flächendeckend aus dem gleichen Material ist, sondern auch aus anderen Materialien besteht, können die Leistung und die Topferkennung beeinträchtigt werden.
-
Seite 26: Einen Kochvorgang Beginnen
❖ Heben Sie das Kochgeschirr immer an, wenn Sie es auf dem Induktionskochfeld bewegen. Schieben Sie es nicht über die Glaskeramik, da Sie diese ansonsten verkratzen können. 4.1.3 Einen Kochvorgang beginnen VORSICHT! Kochutensilien können aufgrund der durch die Lebensmittel weitergeleitete Hitze heiß werden. Verwenden Sie immer Topflappen oder Backofenhandschuhe zum Umgang mit Ihrem Essgeschirr / Kochgeschirr. - Seite 27 2. Stellen Sie ein geeignetes Kochgeschirr auf die gewünschte Kochzone. Die Unterseite des Kochgeschirrs sowie die Kochzone sollten dabei stets sauber und trocken sein. 3. Wählen Sie mit den T ASTEN ZUR USWAHL DER eine Kochzone aus: z. B. Kochzone OCHZONEN vorne links.
-
Seite 28: Kochzonen " Booster " - Funktion
ENN DAS ISPLAY ABWECHSELND DAS YMBOL UND DIE NZEIGE DER EISTUNGSSTUFE ANZEIGT a) Sie haben das Kochgeschirr nicht auf die richtige Kochzone gestellt ODER b) Sie verwenden für Induktionskochen ungeeignetes Kochgeschirr ODER c) Sie haben ein zu kleines Kochgeschirr in Verwendung bzw. das Kochgeschirr nicht ordnungsgemäß... - Seite 29 1. Berühren Sie die entsprechende « B » - T , um OOSTER ASTE die « B » - F für die gewählte Kochzone zu OOSTER UNKTION aktivieren; hier im Beispiel die linke Taste.
-
Seite 30: Vorzeitige
Die « B » - F ist aktiviert. Auf der OOSTER UNKTION Leistungsstufenanzeige wird der Buchstabe « » angezeigt. 2. Das beschleunigte Aufheizen durch die « B » - F dauert 5 OOSTER UNKTION Minuten an und wird dann automatisch abgeschaltet: a. -
Seite 31: Sperren Der Sensortasten
a. Wenn Aktivierung « B » - F keine Leistungsstufe für OOSTER UNKTION die entsprechende Kochzone eingestellt haben, wird die Kochzone auf die Leistungsstufe « » zurückgestellt. Leistungsstufenanzeige wechselt die Anzeige von « » zu der Anzeige « ». b. Wenn Aktivierung «... -
Seite 32: Benutzung Des Timers
NTSPERREN DER ENSORTASTEN 1. Das Induktionskochfeld muss eingeschaltet sein. Falls es ausgeschaltet ist, berühren Sie die « E » - T ASTE um das Induktionskochfeld einzuschalten. 2. Berühren und halten Sie die « S » - T für einige PERR ASTE Sekunden. - Seite 33 1 - Z ODUS EITWÄCHTER WARNUNG! Bei Verwendung von Modus 1 (Zeitwächter) werden die Kochzonen nach Ablauf der gewählten Zeitspanne nicht automatisch abgeschaltet. HINWEIS! Sie können den Zeitwächter auch benutzen, ohne eine Kochzone ausgewählt zu haben. 1. Schalten Induktionskochfeld « E »...
-
Seite 34: Abschaltung Einer Kochzone
Stellen Sie die Zeit ein, indem Sie den „Schieberegler“ berühren. Wenn der Timer eingestellt ist, beginnt er sofort mit dem Countdown. Das Display zeigt die verbleibende Zeit an.. 4. Nach Ablauf der eingestellten Countdown - Zeit ertönt ein akustisches Signal und die Anzeige des Timers zeigt «... -
Seite 35: Wählen Sie Mit Den T
3. Wählen Sie mit den T ASTEN ZUR USWAHL DER die Kochzone, für die Sie den Timer OCHZONEN einstellen wollen: z. B. Kochzone 1. 4. Berühren Sie die Timer -Steuerung, die „10“ wird in der Timer-Anzeige angezeigt und die „0“ blinkt. Stellen Sie die Zeit ein, indem Sie den „Schieberegler“... -
Seite 36: Abschaltung Von Mehr Als Einer Kochzone
B: A UTOMATISCHE BSCHALTUNG VON MEHR ALS EINER OCHZONE 1. Wenn Sie mehr als eine Kochzone automatisch betreiben, wird der jeweils niedrigste Zeitwert angezeigt. Haben Sie z.B. Kochzone 1 (z. B. Leistungsstufe 5) auf 6 Minuten und Kochzone 2 (z. B. Leistungsstufe 6) auf 3 Minuten eingestellt, erscheint auf der Anzeige des Timers der Zeitwert . -
Seite 37: Umweltschutz
haben, eine Kochzone nach deren Benutzung abzuschalten. IE VOREINGESTELLTEN AUTOMATISCHEN BSCHALTZEITEN NACH X TUNDEN FINDEN IE IN DER FOLGENDEN ABELLE Leistungsstufe Automatische Abschaltung (nach -x- Stunden) 5. Umweltschutz Umweltschutz: Entsorgung ❖ Geräte mit diesem Zeichen« » dürfen innerhalb der gesamten EU nicht zusammen mit dem Hausmüll entsorgt werden. -
Seite 38: Hinweise Für Das Kochen
6. Hinweise für das Kochen WARNUNG! Lassen Sie beim Braten und Frittieren äußerste Vorsicht walten, da Öle und Fette sehr schnell erhitzen, besonders bei einer hohen Einstellung der Leistungsstufe. Extrem heiße Öle und Fette entzünden sich spontan und stellen somit eine ernsthafte Brandgefahr dar. WARNUNG! Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. -
Seite 39: Leistungsstufen
TEAKS ANBRATEN 1. Lassen Sie das Fleisch vor dem Anbraten ca. 20 Minuten bei Raumtemperatur ruhen. 2. Erhitzen Sie eine Bratpfanne mit schwerem Boden. 3. Reiben Sie beide Seiten des Steaks mit Öl ein. Träufeln Sie eine kleine Menge an Öl in die heiße Pfanne und geben Sie dann das Fleisch in die Pfanne. -
Seite 40: Reinigung Und Pflege
EISTUNGSSTUFEN IGNUNG ➢ Sanftes Aufwärmen kleiner Mengen an Lebensmitteln. ➢ Schmelzen von Schokolade, Butter etc. ➢ Lebensmittel, die schnell anbrennen. 1 - 2 ➢ Schonendes Köcheln. ➢ Langsames Aufwärmen. EISTUNGSSTUFEN IGNUNG ➢ Nachwärmen. ➢ Schnelles Köcheln. 3 - 4 ➢ Reis kochen. ➢... - Seite 41 HINWEIS! Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens. EINIGUNG DES NDUKTIONSKOCHFELDS ➢ Reinigen Sie das Induktionskochfeld nach jedem Gebrauch. ➢ Entfernen Sie Verunreinigungen wie Kochgutrückstände von der Glasoberfläche. Benutzen Sie dazu ein weiches Tuch. ➢...
- Seite 42 RT DER ERUNREINIGUNG ORGEHENSWEISE ICHERHEITSHINWEISE Ü BERGEKOCHTES ESCHMOLZENES UND LECKEN DURCH ERHITZTE ZUCKERHALTIGE ÜCKSTÄNDE AUF DER LASKERAMIK ❖ Entfernen Entfernen solche solche Verunreinigungen so schnell wie Verunreinigungen umgehend mit möglich. Wenn diese auf der einem geeigneten Glaskeramik- Glaskeramik abkühlen, können Sie Schaber.
-
Seite 43: Problembehandlung
8. Problembehandlung GEFAHR! Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst oder das Geschäft, in dem Sie das Gerät erworben haben. - Seite 44 EHLER ÖGLICHE RSACHE AßNAHMEN ENSORTASTEN LASSEN SICH NUR SCHWER BEDIENEN ➢ Ein Flüssigkeitsfilm befindet sich ➢ Trocknen Sie die Sensortasten. auf den Sensortasten. ➢ Sie haben zum Benutzen die ➢ Benutzen Sie die Fingerkuppe. Fingerspitze benutzt. LASKERAMIK IST VERKRATZT ➢ Sie ➢...
-
Seite 45: Fehlermeldungen
EHLER ÖGLICHE RSACHE AßNAHMEN ERÄT ODER EINE OCHZONE SCHALTET SICH UNERWARTET AB AKUSTISCHES IGNAL ERTÖNT UND ES WIRD EINE EHLERMELDUNG ANGEZEIGT MEIST ALTERNIEREND MIT EIN ODER ZWEI AHLEN AUF DEM IMER ISPLAY ➢ Schreiben Sie die Fehlermeldung auf, ➢ Technische Fehlfunktion. trennen Sie das Gerät von der Stromversorgung und kontaktieren Sie den Kundendienst. -
Seite 46: Technische Daten
9. Technische Daten ECHNISCHE ATEN Gerätetyp Induktionskochfeld Bedienfeld Touch Control / Gleitsensor Material Kochfeld Glaskeramik Anzahl Kochzonen Durchmesser der Kochzonen 2*180 mm / 1*160 mm / 1*210 mm Leistung: Kochzone vorne rechts 1.400 / 1.500 W « B » OOSTER Leistung: Kochzone hinten rechts 2.400 / 2.600 W «... -
Seite 47: Entsorgung
10. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern Tieren gelangen. ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 48: Garantiebedingungen
11. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... -
Seite 93: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations TAND PDATED 02.08.2024 08/02/2024 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
