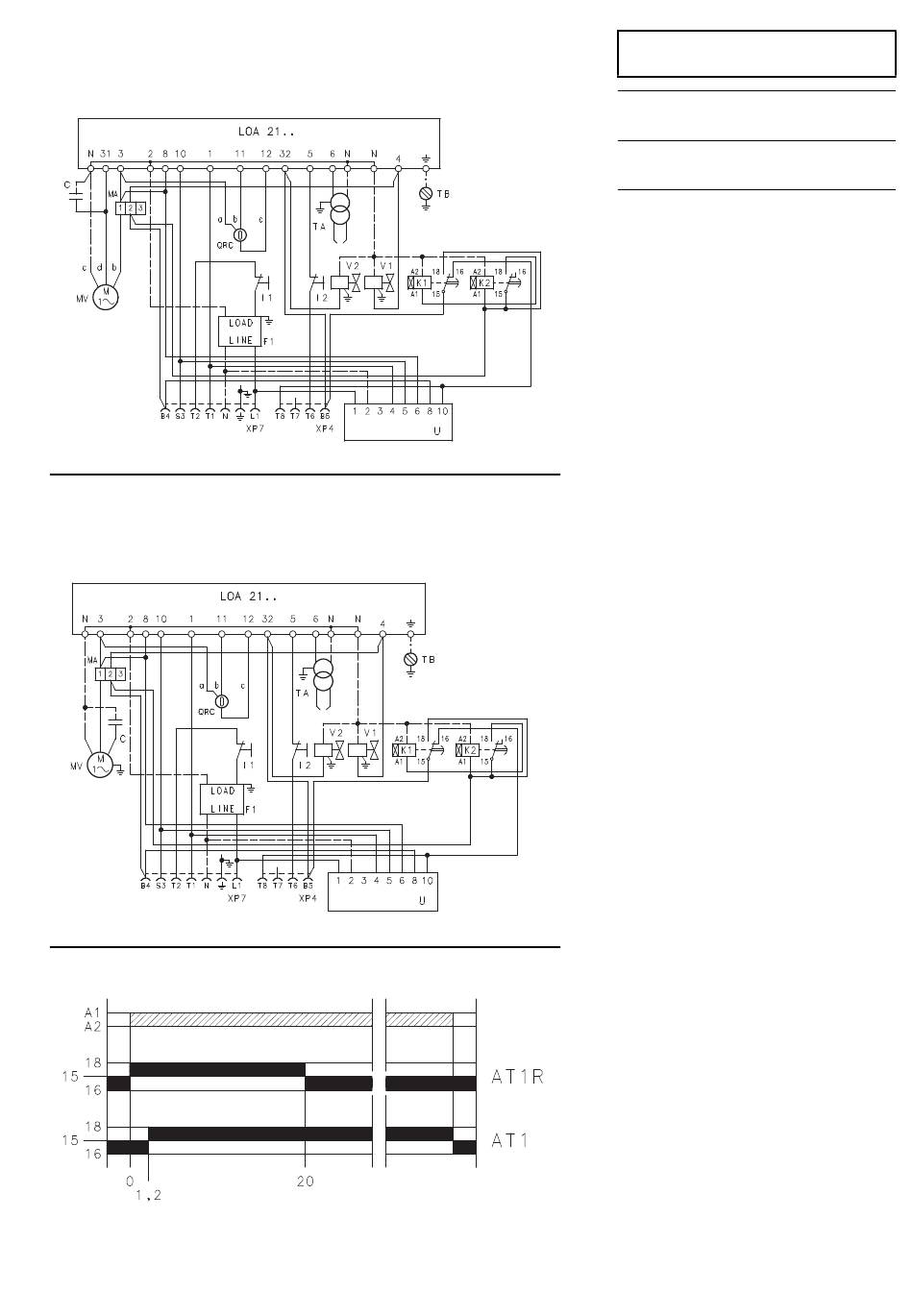

RL 10 - 20 BLU
IMPIANTO ELETTRICO ESEGUITO IN FABBRICA
WERKSEITIG AUSGEF†HRTE ELEKTROANLAGE
INSTALLATION ELECTRIQUE REALISEE EN USINE
ELECTRICAL EQUIPMENT FACTORY-SET
(A)
RL 30 BLU
IMPIANTO ELETTRICO ESEGUITO IN FABBRICA
WERKSEITIG AUSGEF†HRTE ELEKTROANLAGE
INSTALLATION ELECTRIQUE REALISEE USINE
ELECTRICAL EQUIPMENT FACTORY-SET
(B)
TEMPORIZZATORI - ZEITSCHALTER - TEMPORISATEURS - TIMER
(C)
SCHEMA (A)
Bruciatore RL 10 - 20 BLU
SCHEMA (B)
Bruciatore RL 30 BLU
Legenda schemi (A) - (B)
C
F1
I1
I2
K1
K2
LOA 21 - Apparecchiatura elettrica
MA
MV
QRC
TA
TB
U
V1
V2
XP4
XP7
a - Marrone
b - Blu
c - Nero
d - Bianco
34
3 -IMPIANTO ELETTRICO
eseguito in fabbrica
- Condensatore
- Filtro contro radiodisturbi
- Interruttore: bruciatore acceso-spento
- Interruttore: 1°- 2° stadio
- Temporizzatore AT1R regolato a 20 s
- Temporizzatore AT1 regolato a 1,2 s
- Morsetto ausiliario
- Motore ventilatore
- Cellula UV
- Trasformatore d'accensione
- Terra bruciatore
- STATUS
- Elettrovalvola 1° stadio
- Elettrovalvola 2° stadio
- Presa a 4 poli
- Presa a 7 poli
