3.2

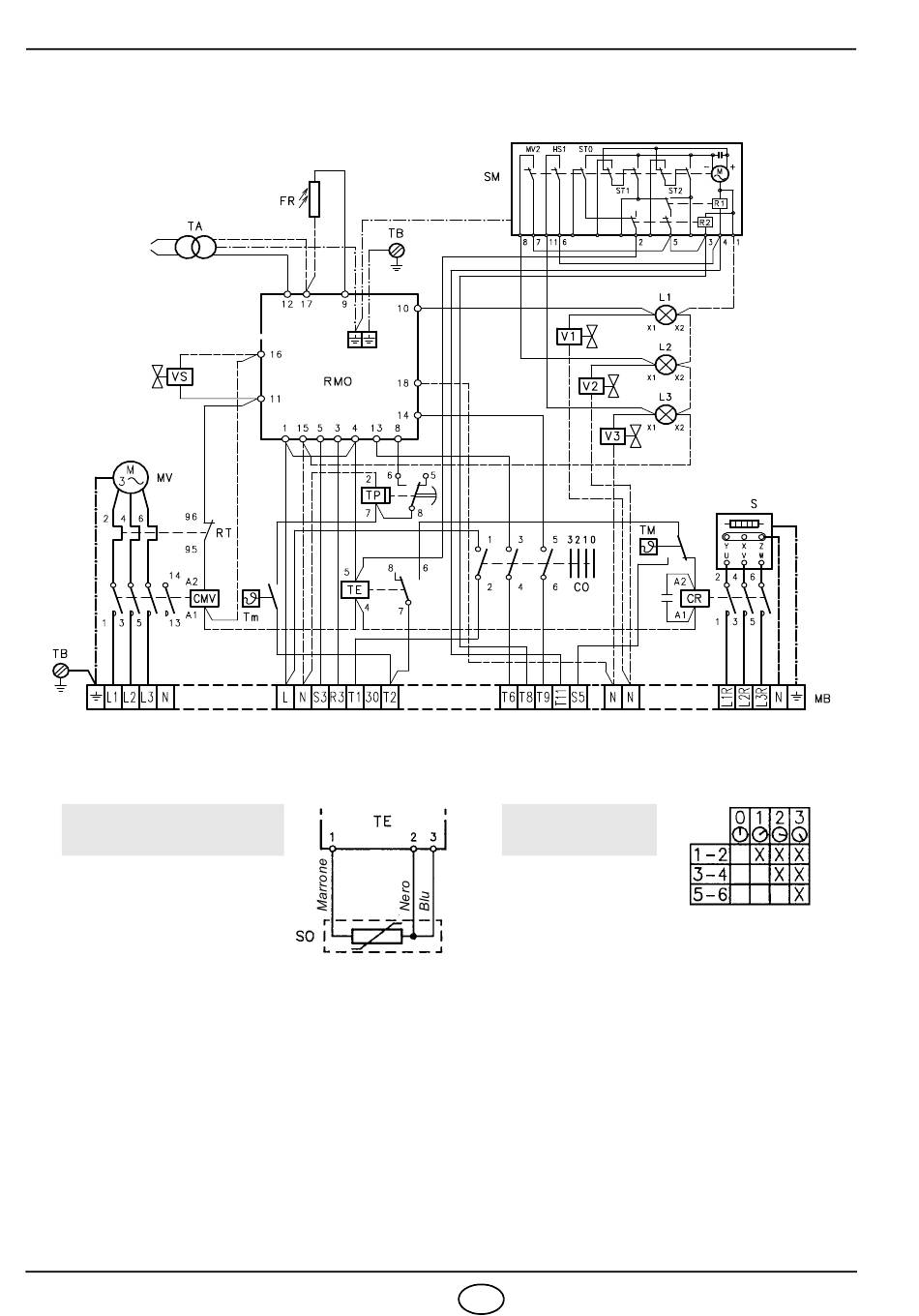

IMPIANTO ELETTRICO DEL BRUCIATORE
COLLEGAMENTI SONDA
AL TERMOREGOLATORE
CMV Contattore motore ventilatore
CR
Contattore preriscaldatore
CO
Commutatore
FR
Sensore fiamma
L1
Segnalazioni di 1° stadio
L2
Segnalazioni di 2° stadio
L3
Segnalazioni di 3° stadio
MB
Morsettiera bruciatore
MV
Motore ventilatore
RMO Apparecchiatura elettrica
RT
Relè termico
S
Serbatoio preriscaldatore
5843
(eseguito in fabbrica)
COMMUTATORE
D2737
SM
Servomotore
SO
Sonda PT100
TA
Trasformatore d'accensione
TB
Terra bruciatore
TE
Termoregolatore
Tm
Termostato min.
TM
Termostato max.
TP
Temporizzatore
V1
Valvola 1° stadio
V2
Valvola 2° stadio
V3
Valvola 3° stadio
VS
Valvola di sicurezza
6
I
SCHEMA
D2618
D2738
