(A)
(B)

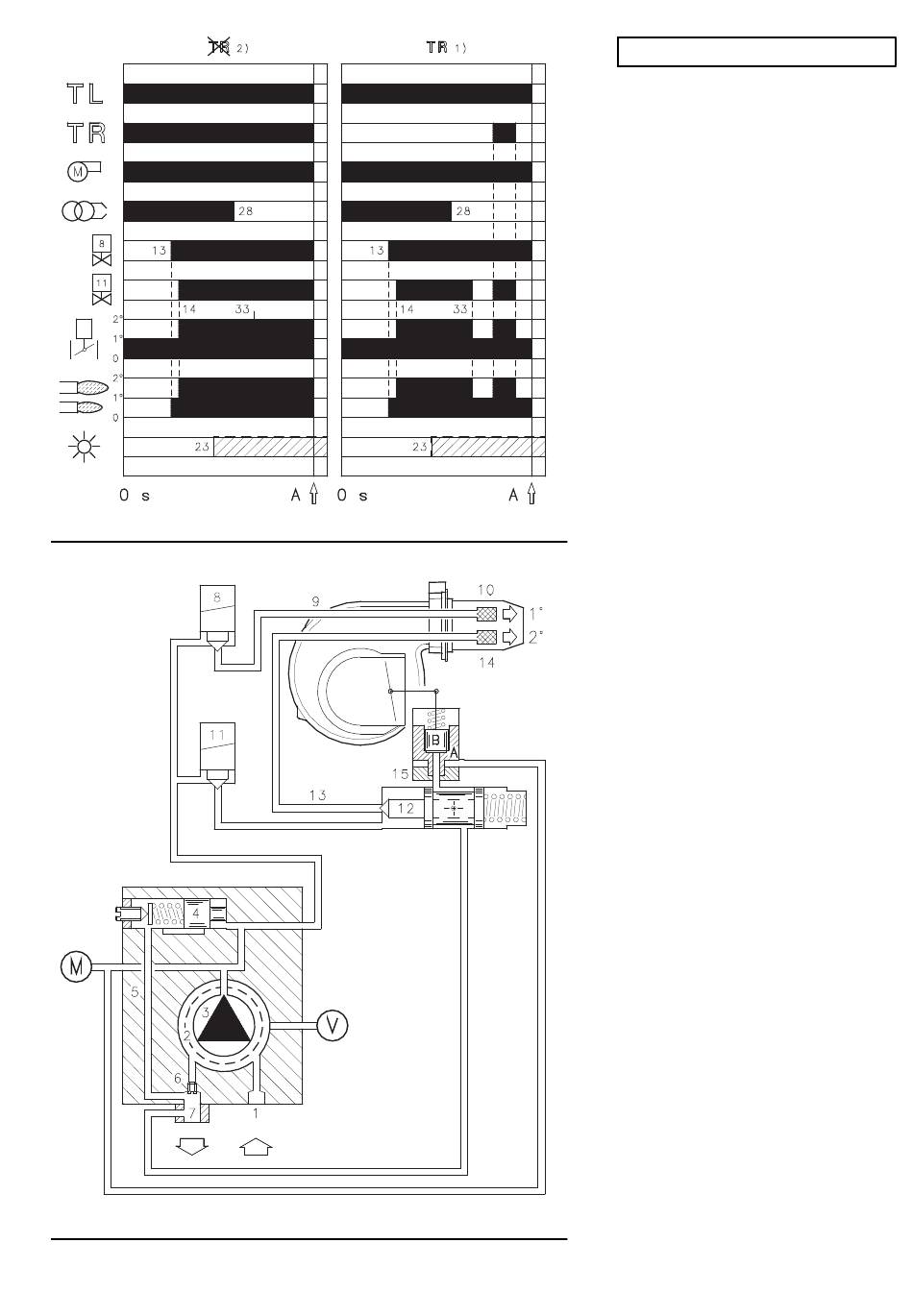

AVVIAMENTO BRUCIATORE (A) - (B)
(Tempi nominali, variabili con temperatura e ten-
sione).
¥ 0 s:
¥ 13 s: Fiamma 1° stadio
¥ 14 s: Fiamma 2° stadio
¥ 28 s:
¥ 33 s:
FUNZIONAMENTO A REGIME
Impianto dotato di un telecomando TR 1)(A)
Terminato il ciclo di avviamento, il comando della
elettrovalvola di 2° stadio passa al telecomando
TR che controlla la temperatura o la pressione in
caldaia.
¥ Quando la temperatura o la pressione aumen-
¥ Quando la temperatura o la pressione diminu-
¥ L'arresto del bruciatore avviene quando la ri-
Impianto privo di TR, sostituito da un ponte
2)(A)
L'avviamento del bruciatore avviene come nel
caso precedente. Successivamente, se la tem-
peratura. o la pressione. aumenta fino all'apertu-
ra di TL, le elettrovalvole 8)-11) si chiudono, il
bruciatore si spegne (linea A).
All'atto della diseccitazione della elettrovalvola
11), il pistone 12) chiude la via verso l'ugello 2°
ed il combustibile contenuto nel martinetto 15),
pistone B, si scarica nel condotto di ritorno 7).
MANCATA ACCENSIONE
Se il bruciatore non si accende si ha il blocco en-
tro 10 s dall'apertura della valvola di 1° stadio e
23 s dopo la chiusura di TL.
La spia dell'apparecchiatura si accende.
SPEGNIMENTO IN FUNZIONAMENTO
Se la fiamma si spegne in funzionamento il bru-
ciatore si disinserisce entro 1 s ed effettua un
tentativo di riaccensione con ripetizione del ciclo
di avviamento.
38
5 -FUNZIONAMENTO BRUCIATORE
Chiusura telecomando TL. Avvio motore e in-
serimento trasformatore d'accensione.
La pompa 3)(B) aspira il combustibile dalla ci-
sterna attraverso il condotto 1)(B) ed il filtro 2)
e lo spinge sotto pressione in mandata. Il pisto-
ne 4) si solleva ed il combustibile ritorna in ci-
sterna dai condotti 5)-7). La vite 6) chiude il by-
pass verso l'aspirazione e le elettrovalvole 8)-
11), diseccitate, chiudono la via verso gli ugelli.
Il martinetto 15), pistone A, apre la serranda
aria: preventilazione con la portata d'aria del 1°
stadio.
Si apre l' elettrovalvola 8); il combustibile passa
nel condotto 9), attraversa il filtro 10), esce pol-
verizzato dall'ugello 1° e, a contatto con la scin-
tilla, si accende.
Si apre l' elettrovalvola 11), il combustibile en-
tra nel dispositivo 12) e ne solleva il pistone
che apre due vie: una verso il condotto 13), il fil-
tro 14) e l'ugello 2°, e una verso il martinetto
15), pistone B, che apre la serranda del venti-
latore in 2° stadio.
Si spegne il trasformatore d'accensione.
Termina il ciclo di avviamento.
ta fino all'apertura di TR, l'elettrovalvola 11) si
chiude ed il bruciatore passa dal 2° a 1° stadio
di funzionamento.
isce fino alla chiusura di TR, l'elettrovalvola
11) si apre ed il bruciatore passa dal 1° a 2°
stadio di funzionamento.
E cos" via.
chiesta di calore • minore di quella fornita dal
bruciatore in 1° stadio. Il telecomando TL si
apre, l'elettrovalvola 8) si chiude, la fiamma si
spegne repentinamente. La serranda del ven-
tilatore si chiude completamente (linea A).
