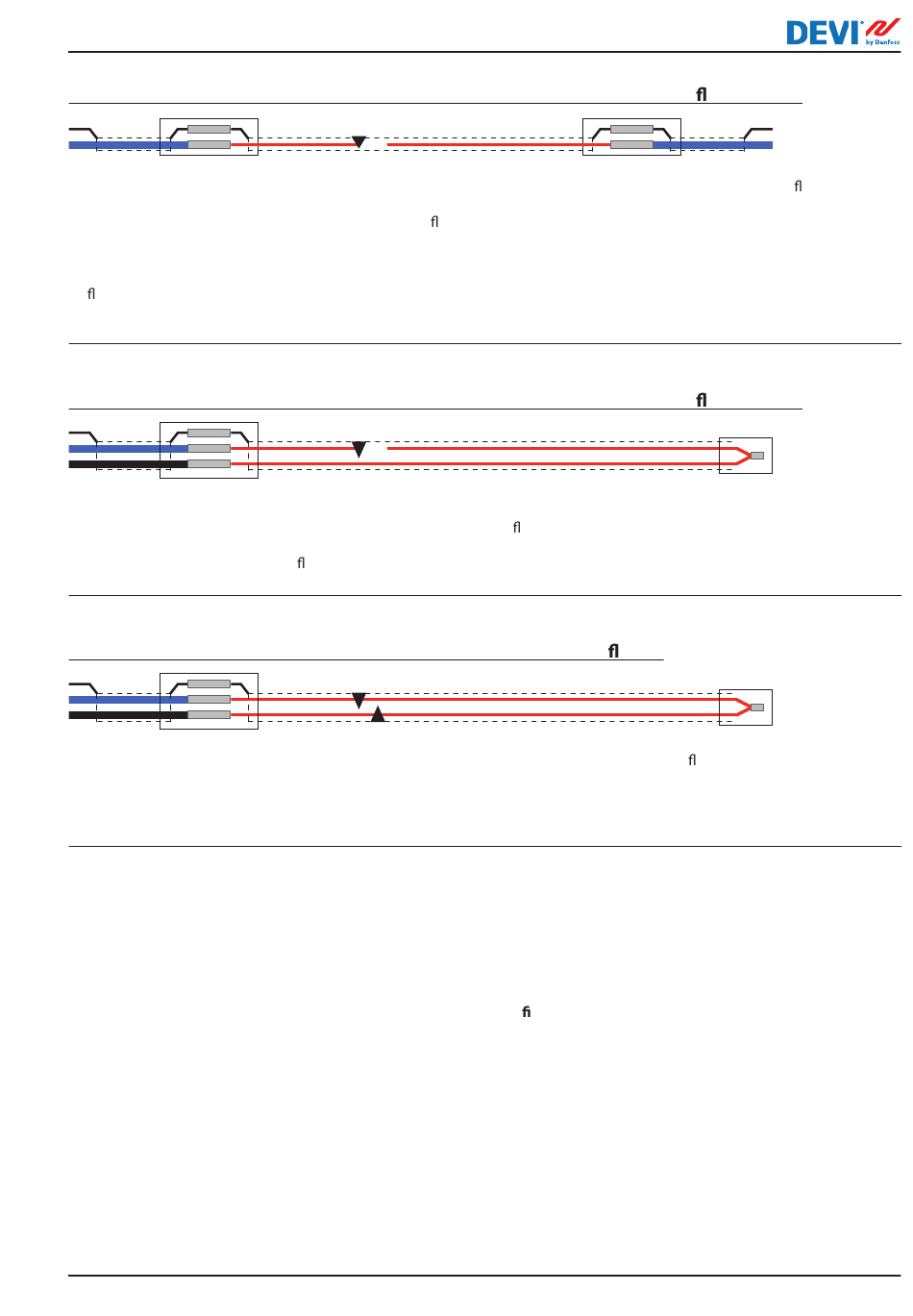

Fehler Nr. 1 und Nr. 3: Leiter (L oder N) ist getrennt und Kurzschluss in Ge echt/Leiter
Durch den Heizleiter kann eine schlechte Verbindung
gemessen werden (unendlicher oder zu hoher Widerstand).
Eventuell kann ein endlicher Widerstand zwischen Ge echt
und Leiter gemessen werden.
In diesem Fall wird die Verbindung zwischen Leiter und
Ge echt zur Lokalisierung verwendet. Brennen ist nicht
erforderlich.
Fehler Nr. 1 und Nr. 4: Leiter (L oder N) ist getrennt und Kurzschluss in Ge echt/Leiter
Es wird keine Verbindung im Heizleiter gemessen (unendlicher
oder zu hoher Widerstand). Der Isolationswiderstand zeigt
ebenfalls einen Fehler, und es ist möglich, einen endlichen
Widerstand zwischen Leiter und Ge echt zu messen.
Fehler Nr. 4 und Nr. 5: Kurzschluss in allen drei Leitern (L, N, Ge echt)
Der Widerstand des Heizbands verringert sich abhängig vom
Abstand zwischen Kaltleiter und Fehler.
Wie in den Beispielen gezeigt, wird empfohlen, die zugelassenen Leitungsprüfgeräte zu verwenden, um die Auswahl des
Fehlerbehebungsprozesses zu vereinfachen.
In einigen Fällen können Sie direkt mit der Lokalisierung beginnen, und in anderen Fällen müssen Sie die für die Lokalisi-
erung erforderliche Verbindung verbrennen.
Informationen zur ordnungsgemäßen Verwendung des Geräts nden Sie im folgenden Abschnitt.
BC421332622232de-DE0101
DEVItector™ II V2
Durch Messen des Widerstands zwischen Ge echt und
den beiden Leitern (L und N) können Sie den Heizleiter
lokalisieren, der den kürzesten Abstand zum Fehler hat.
In diesem Fall wird die Verbindung zwischen Leiter und
Ge echt zur Lokalisierung verwendet.
Der Widerstand zwischen Ge echt und einem Leiter ist
endlich, was auf einen Kurzschluss hindeutet. In diesem
Fall kann die Lokalisierung mit zwei beliebigen Leitern des
Heizkabels erfolgen.
